温升、EMI、可靠性不再"三选一"：1700V SiC单芯片HF1070，高压辅电一次设计过关-感算商城

随着AI数据中心、工业自动化、新能源基础设施快速迭代，高功率密度、高系统效率、高可靠性成为电源设计核心目标。AI服务器领域正在实现规模化落地800V高压直流母线架构，同时工业变频器、三相智能电表等场景也普遍存在高压输入的供电需求。因此，高压化趋势下，辅助电源同时面临输入电压抬升、PCB布局空间紧张双重约束。

传统分立高压方案，需要搭建多颗高压器件，外围元器件多、BOM成本高、调试周期漫长。在宽电压工况中，很容易出现温升超标、EMI调试困难、器件电压裕量不足、整机可靠性差等问题，很难同时兼顾效率、可靠性与系统成本，是高压隔离辅助电源普遍遇到的设计痛点。

针对行业共性难题，MPS推出新一代高压离线电源方案——HF1070，一款高度集成的1700V SiC反激控制器，帮助工程师攻克高压隔离辅电多项设计难题，提升系统可靠性并缩短设计周期。

图1：HF1070典型应用原理框图

高压辅电四大工程痛点，

你遇到过几个？

母线电压走高，器件裕量紧张

AI服务器HVDC母线、工业变频器、三相电表整流后输入电压接近千伏。分立方案需要挑选高压MOS，额外增加钳位、吸收电路；开机、短路工况Vds尖峰极易超标，器件选型与PCB布局难度大。

效率温升矛盾突出，散热设计头疼

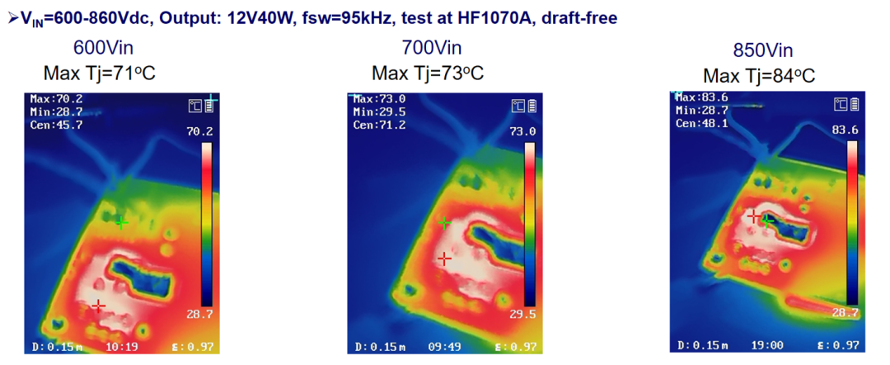

高压工况开关损耗大，满载时芯片发热明显。不少方案虽然可以输出额定功率，但高温裕量不足，整机只能降额使用；增加散热件又会占用宝贵的PCB板面积。

EMI 调试周期长，耗费研发精力

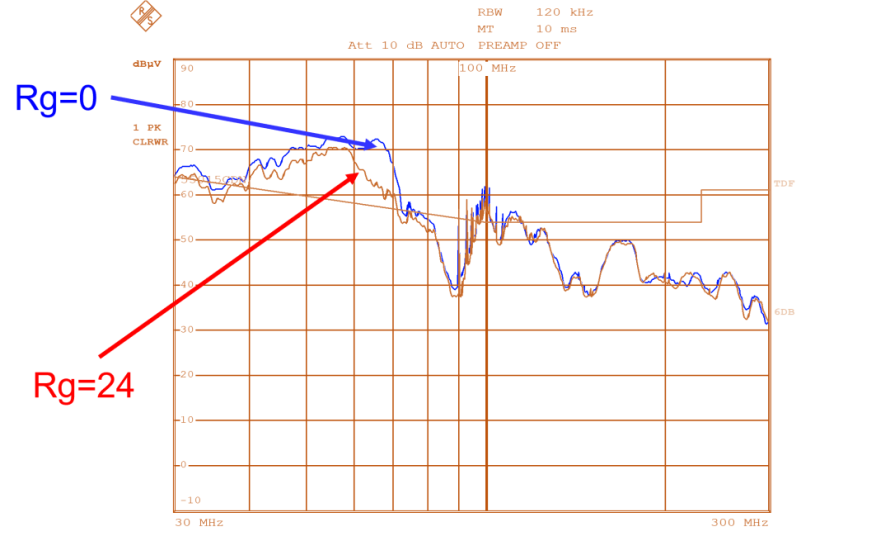

高压还带来了较强的dv/dt噪声，造成共模干扰突出。传统方案开关速度不可调，想要过EMC只能堆砌RC吸收、磁珠和EMI滤波器，既拉高BOM成本，又会带来额外损耗。

繁琐的保护搭建

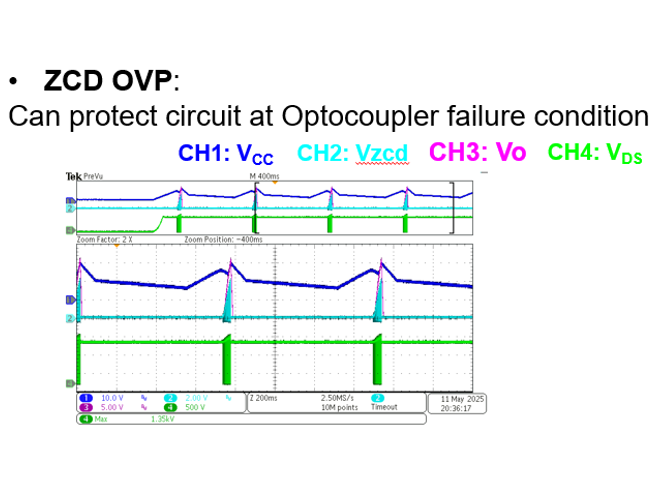

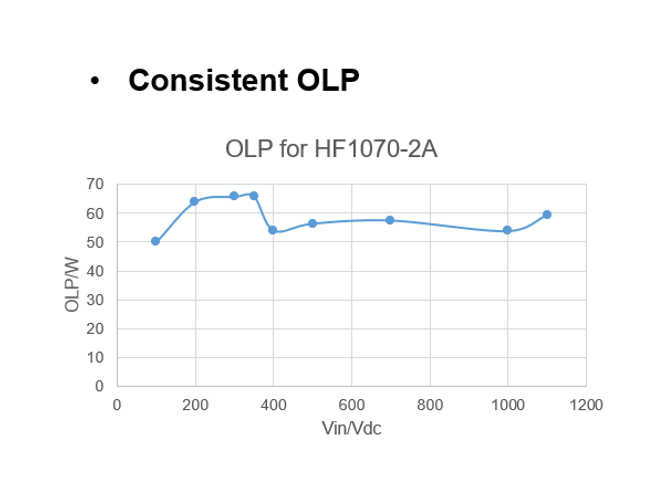

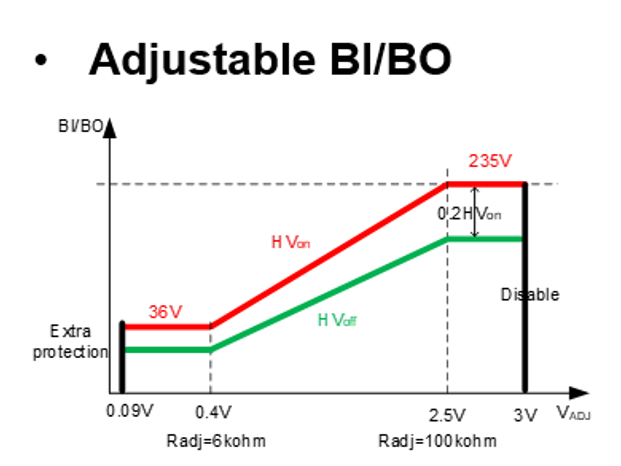

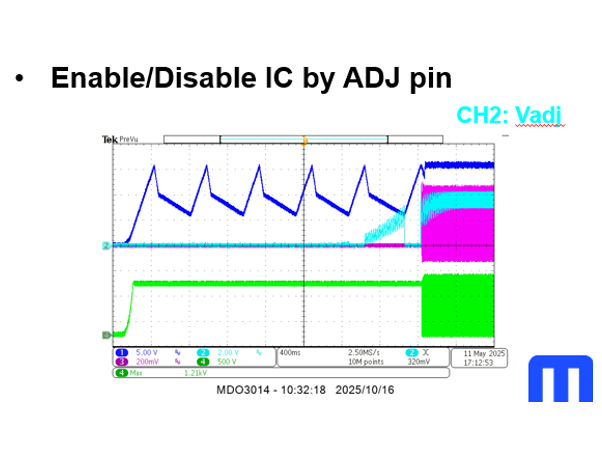

光耦失效、输出短路、输入异常等故障，都需要完整保护逻辑，分立方案需要大量外围器件来搭建保护功能，物料数量激增。

HF1070 四大核心能力，

直击高压辅电痛点

HF1070并非简单把SiC器件做集成，而是从功率器件、控制算法、EMI优化、保护体系、方案精简多维度解决工程实际问题。

1700V SiC单芯片高度集成，精简 BOM，耐压余量充足

HF1070采用SOIC‑14‑9L封装，内部集成1700V SiC功率器件+1200V高压电流源启动电路，实现了：

✅省去外部高压MOS和独立高压启动器件，减少外围元器件，简化PCB布板；

✅1700V耐压，面对800‑1000V母线预留充足电压裕量，大大降低高压击穿风险；

✅Rds (on)=1.2Ω，覆盖25‑40W中大功率，减少多器件选型匹配工作；

✅DC 30V-1080V超宽输入，AC、DC双输入兼容，适配工业、AI服务器等多样化高压母线。

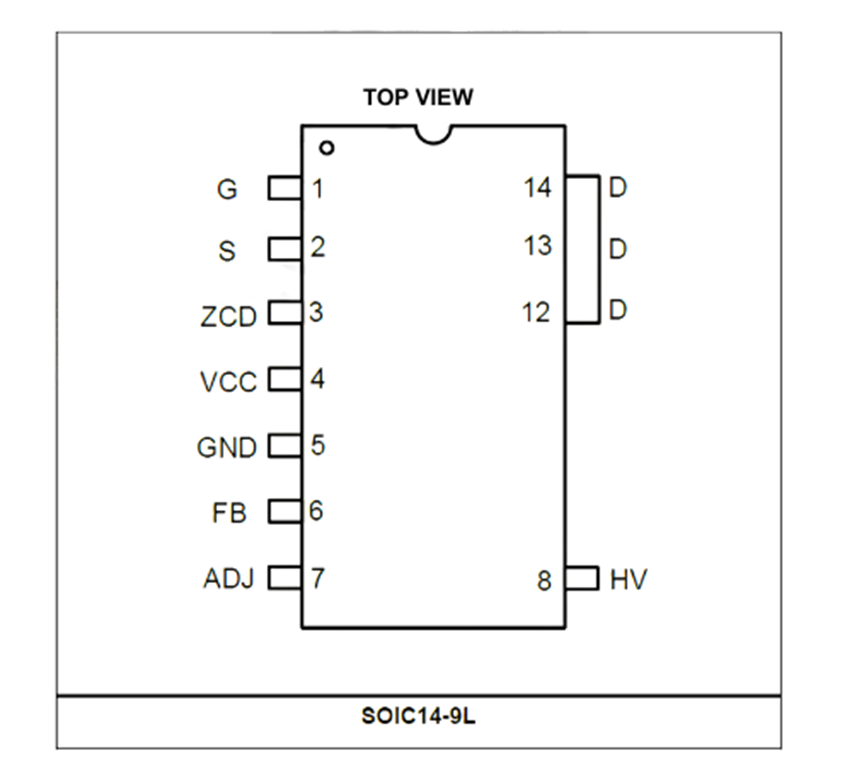

图2：HF1070封装参考图

QR+CCM 混合控制架构，兼顾高效率、低噪声与散热

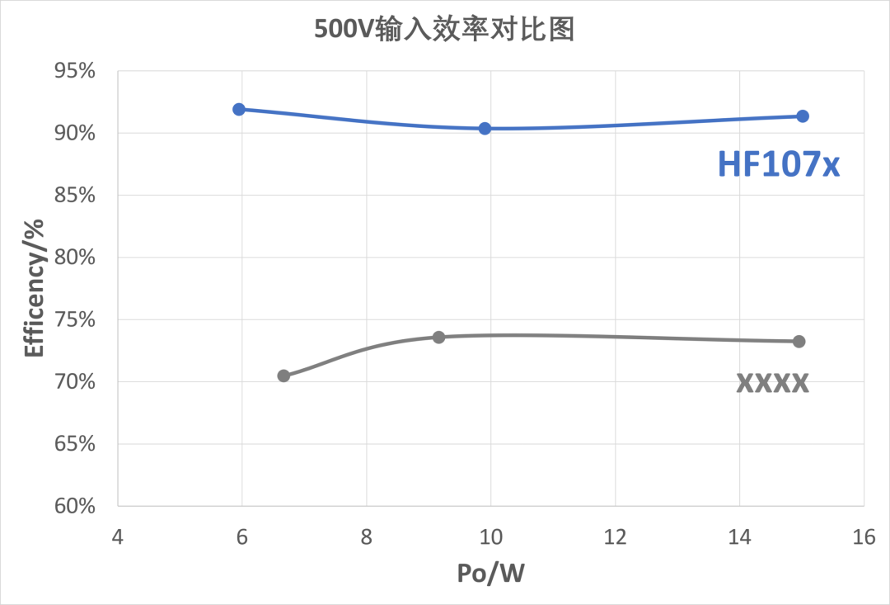

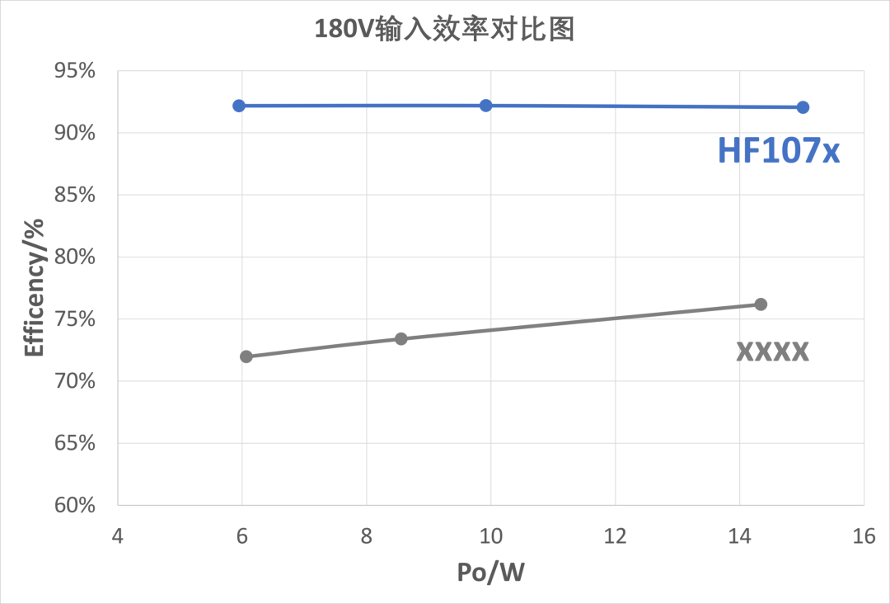

传统准谐振（QR）反激方案存在明显短板：低压输入时原边电流偏大，损耗与发热表现不佳；同时在轻载和动态工况下易发生谷底跳变，产生音频噪声，对终端设备体验产生影响。HF1070采用连续导通模式（CCM）与准谐振（QR）相结合的控制架构，根据输入电压自适应切换工作模式，兼顾高效率（↑20%）、低噪声与器件安全：
