如何应用英飞凌新一代G2 CoolSiC™ MOSFET 提升系统效率

来源:Infineon(英飞凌)

发布时间:2026-06-22

CoolSiC™ MOSFET G2 1200V系列产品是英飞凌最新推出的SiC MOSFET 产品,均采用了扩散焊工艺(.XT) 来降低结壳热阻。TO247封装器件的导通电阻从7mΩ到78mΩ。产品系列如下:

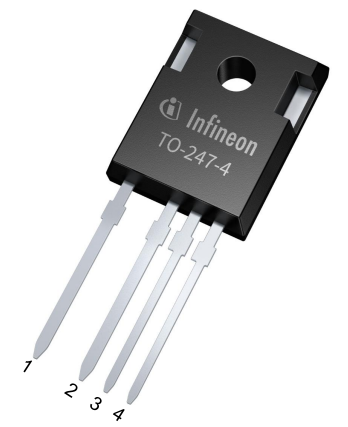

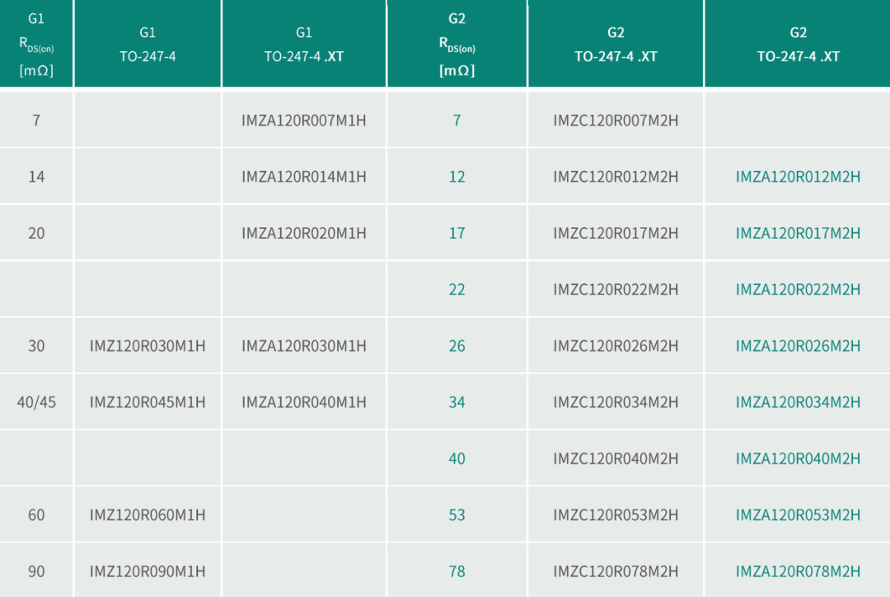

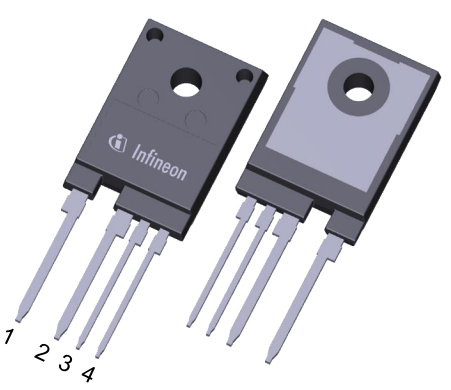

上表给出了G1与G2建议的替代关系。比如G1 IMZA120R040M1H同G2 IMZC120R034M2H和IMZA120R034M2H处在同一行,可以相互替换。为了兼容G1以及更大爬电的需求,推出了2种封装,分别是IMZC和IMZA,实物图如下:





IMZC package



 IMZA package




CoolSiC™ MOSFET G2 1200V系列对比G1,有着更低的开关损耗和改善的热性能,同时,有着更宽的门极Vgs电压耐受范围,正压从G1的最大+23V,提升到G2的最大+25V,负压维持最小-10V不变。对比G1,G2的成本会更低,性能会更好。下面我们将就不同应用,分析G2对效率及结温的改善。





CoolSiC™ MOSFET G2

提升硬开关应用效率



在Solar和ESS应用中,使用1200V SiC MOSFET 替代1200V IGBT,可以带来损耗的降低以及散热系统体积的下降。

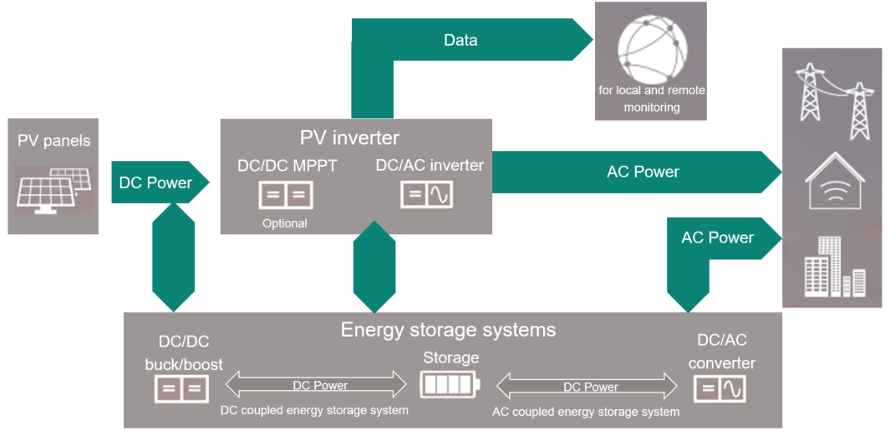

在下图的新能源系统中,DC/DC MPPT,DCDC buck/boost和DC/AC inverter这些硬开关应用场合均可使用CoolSiC™ MOSFET G2提升效率。

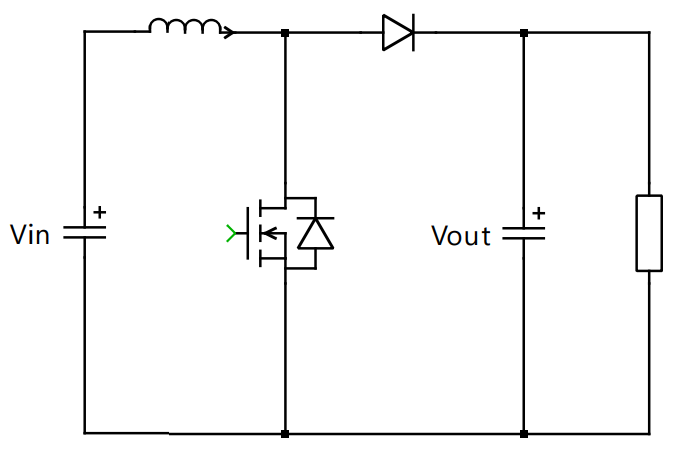

CoolSiC™ MOSFET G2在Boost拓扑中的性能

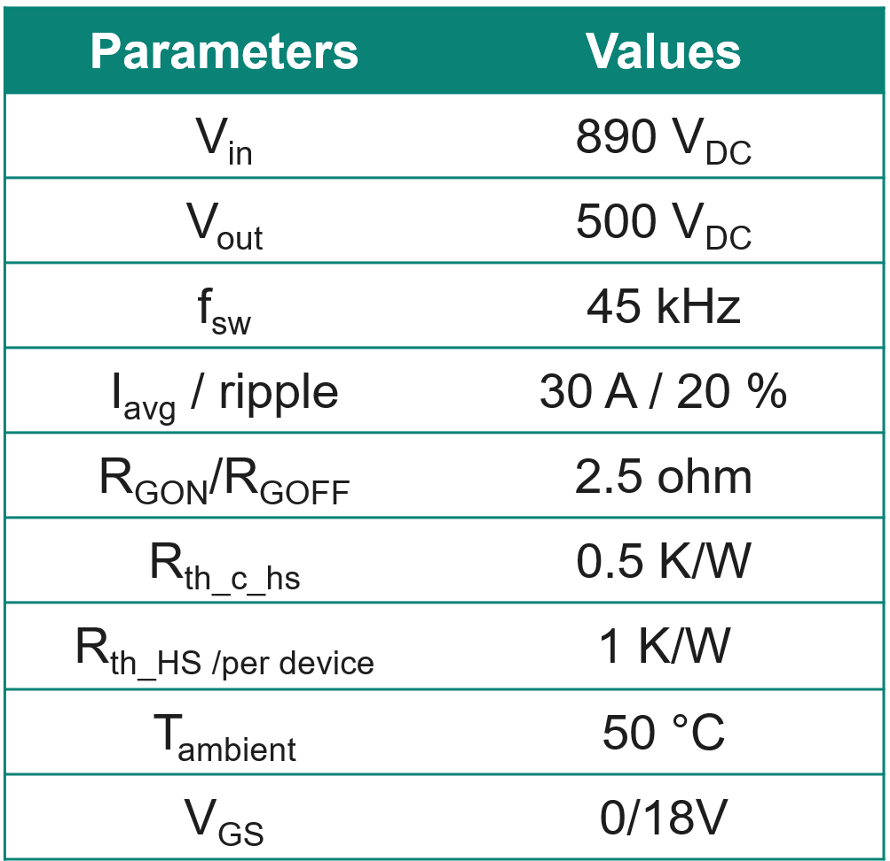

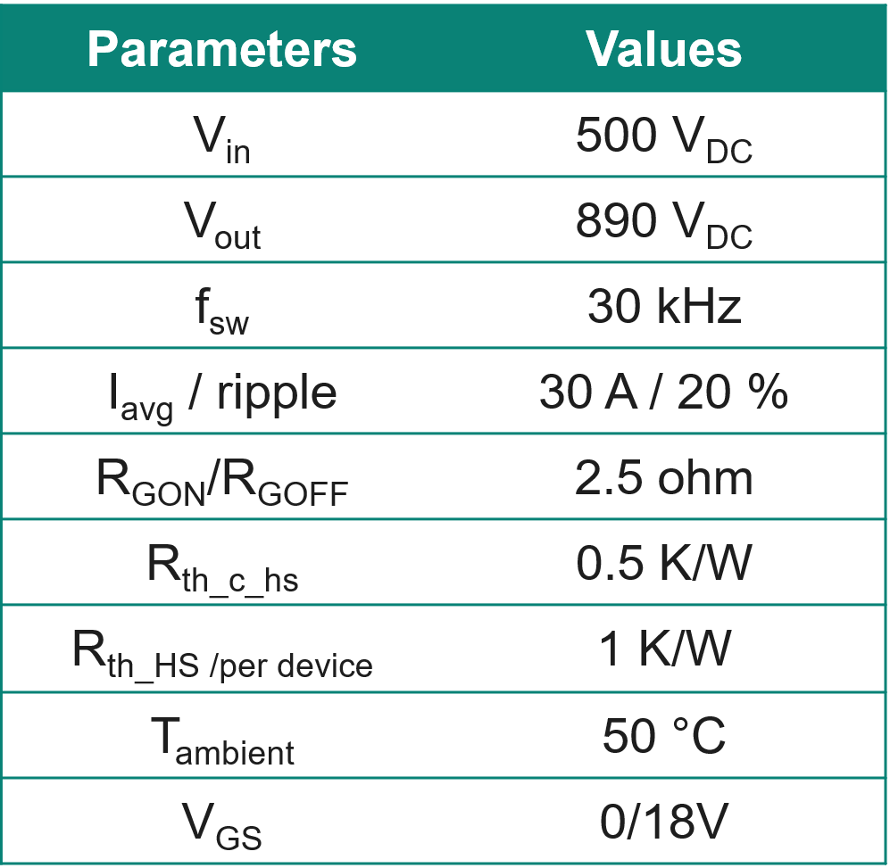

工作条件:

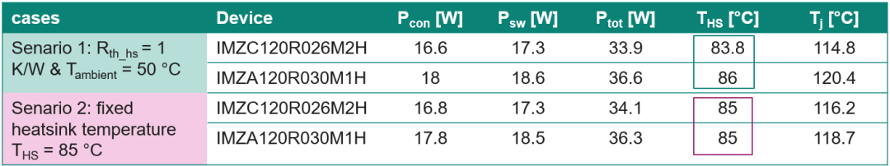

仿真结果:








我们先按照固定环境温度50°C,散热片到环境的热阻1K/W进行计算。在上述工作条件下,G2 IMZC120R026M2H的总损耗对比G1 IMZA120R030M1H下降了8%,结温下降了6°C。在固定散热片温度85°C的条件下,G2 IMZC120R026M2H的总损耗对比G1 IMZA120R030M1H下降了6%,结温下降了2°C。

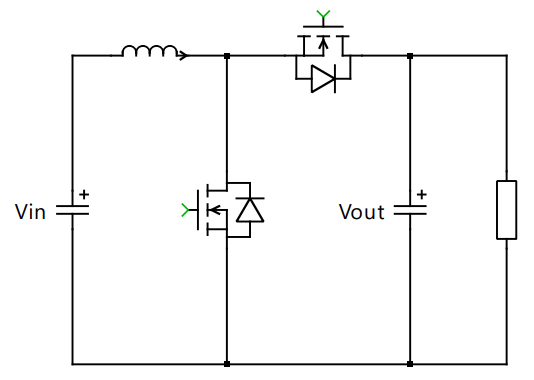

CoolSiC™ MOSFET G2在同步整流Boost拓扑中的性能

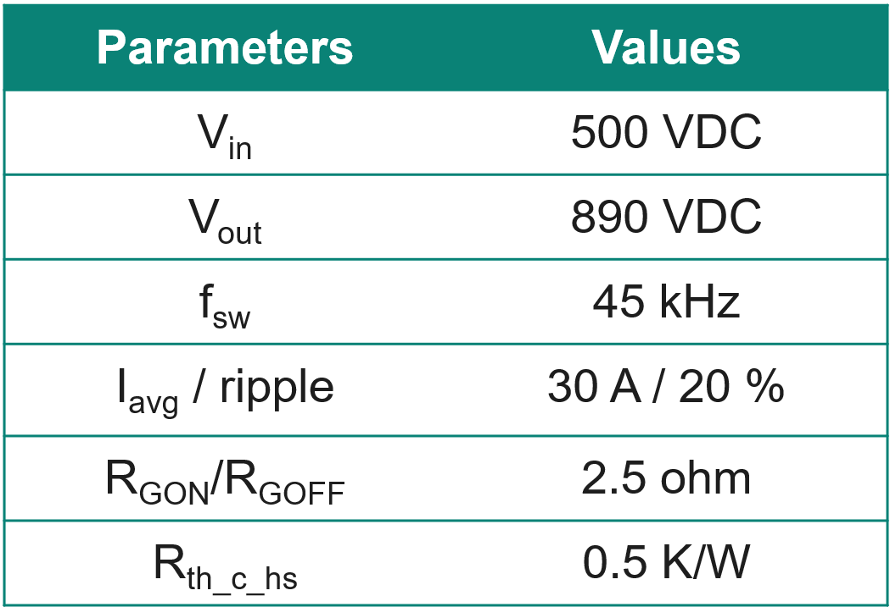

工作条件:









仿真结果:

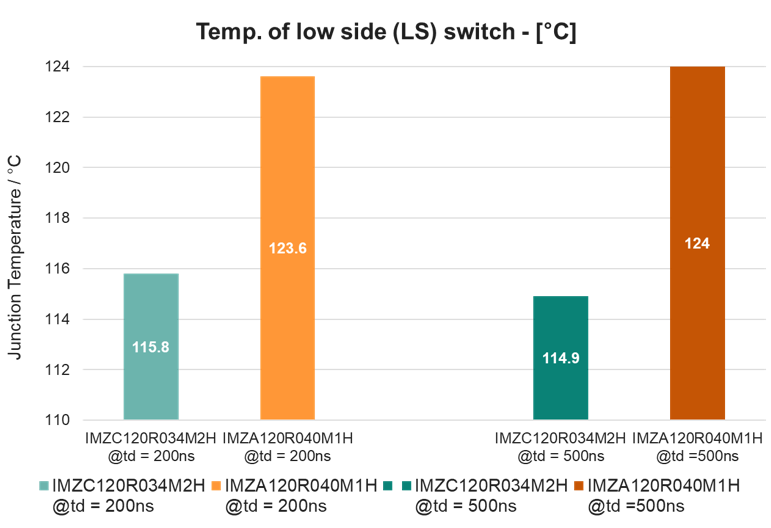

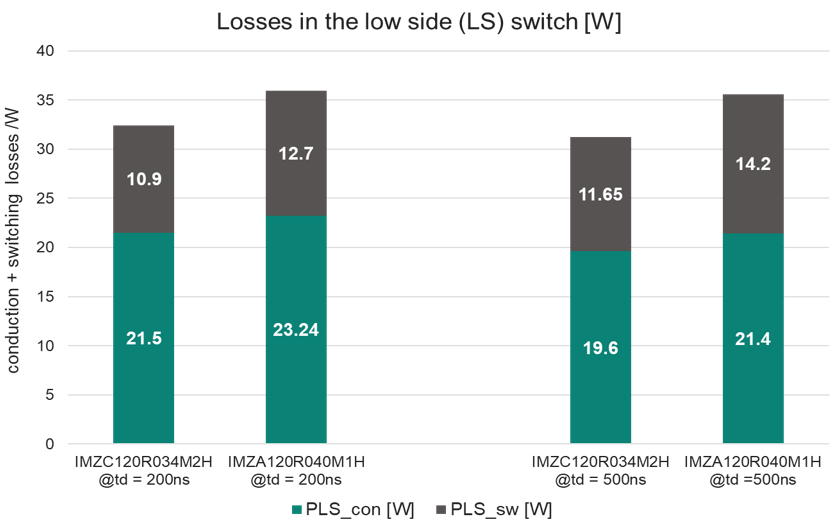

低边开关管在不同死区条件下的损耗和结温对比

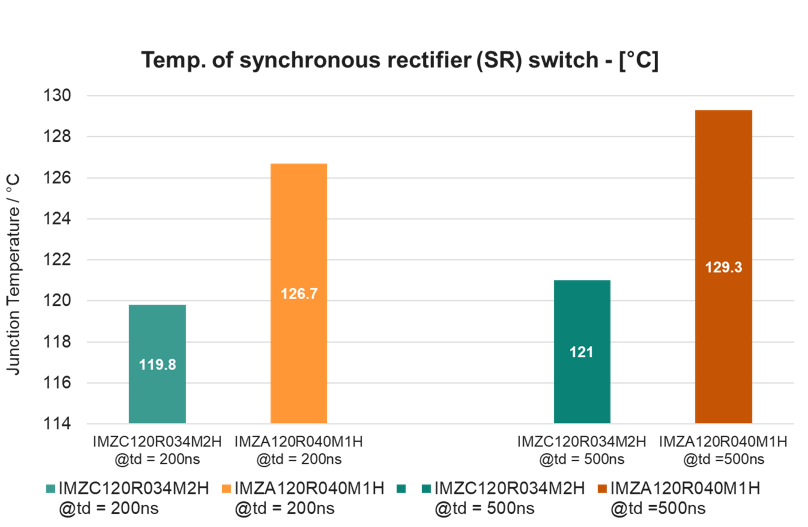

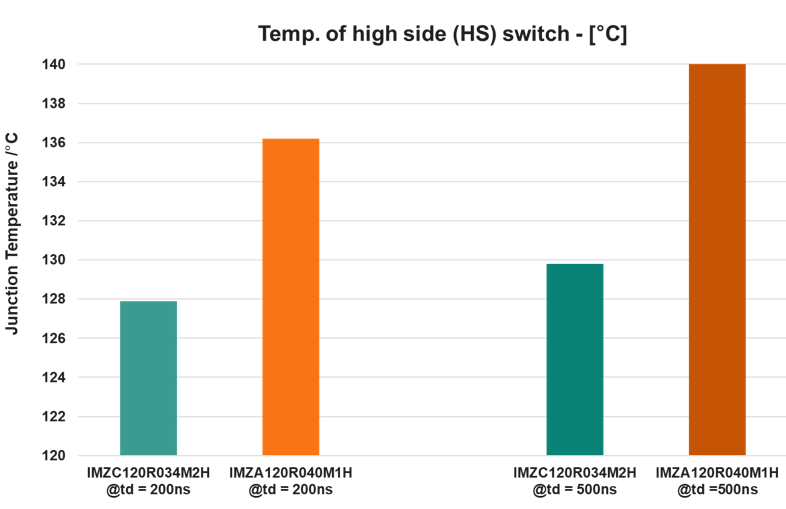

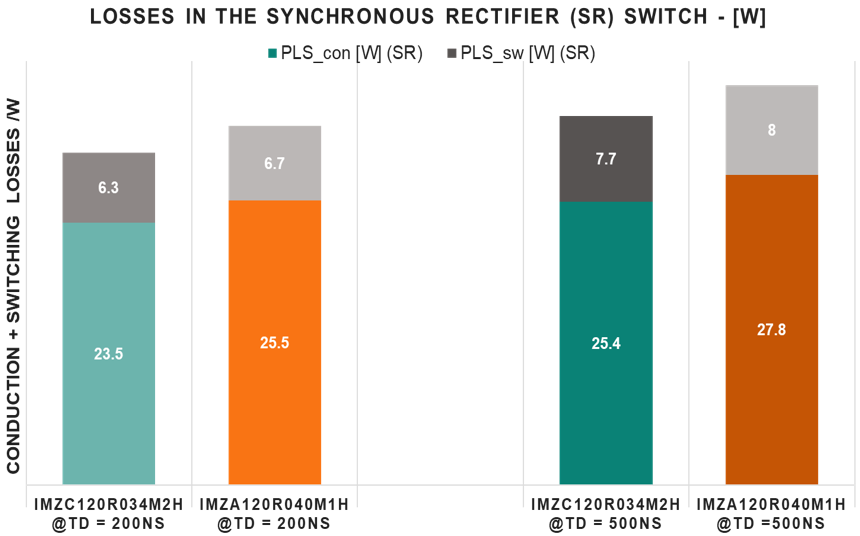

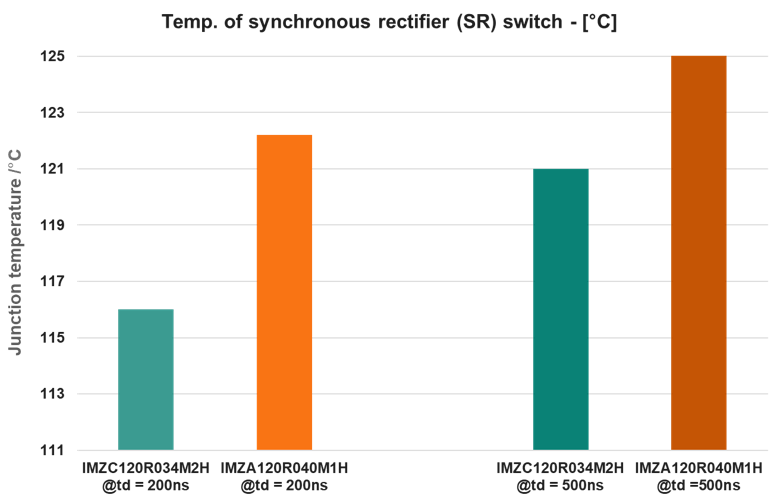

高边开关管(同步整流)在不同死区条件下的损耗和结温对比



从上述结果看,使用G2 IMZC120R034M2H替代G1 IMZA120R040M1H,可以得到更低的损耗,并且降低器件的温度。具体如下,死区时间200ns条件下,低边开关管使用G2 IMZC120R034M2H可以比G1 IMZA120R040M1H温度低8°C,高边开关管(同步整流)使用G2 IMZC120R034M2H可以比G1 IMZA120R040M1H温度低7°C。如果死区时间是500ns,使用同型号的G2和G1对比,低边和高边的G2较G1结温低8°C和9°C。

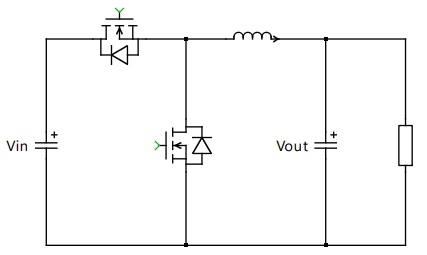

CoolSiC™ MOSFET G2在同步整流Buck拓扑中的性能









工作条件:






仿真结果:

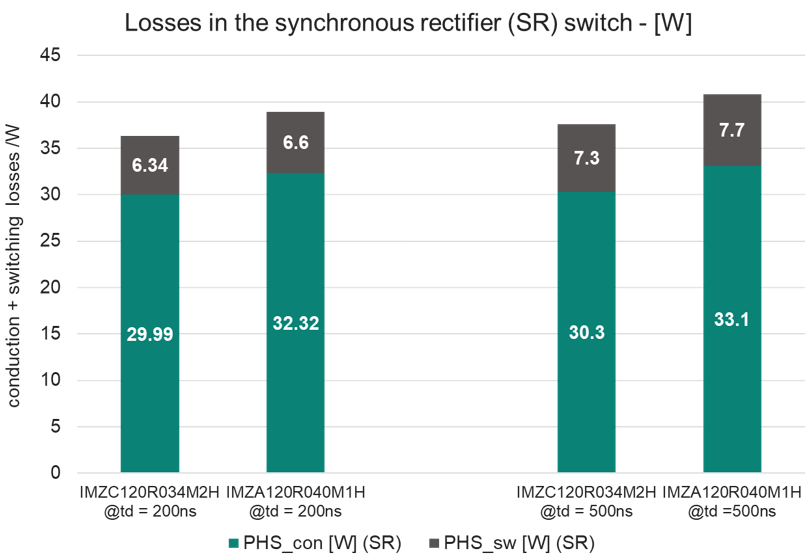

低边开关管(同步整流)在不同死区条件下的损耗和结温对比

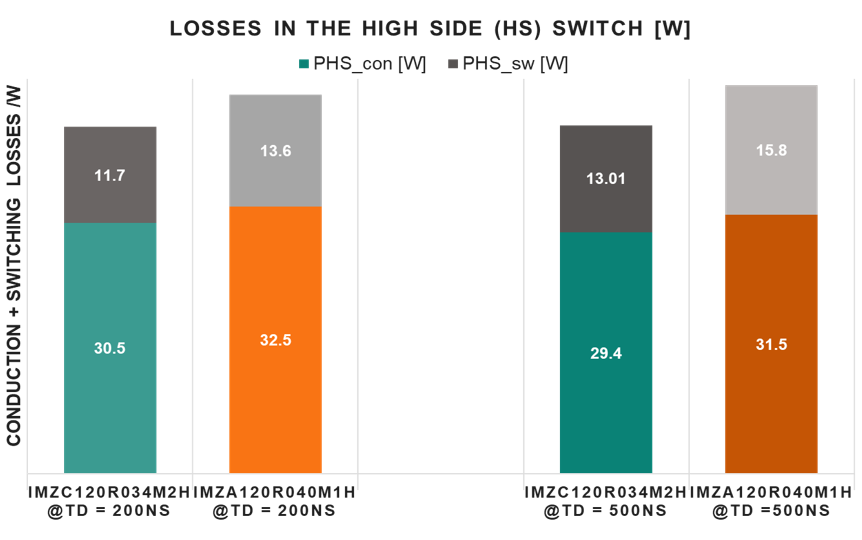

高边开关管在不同死区条件下的损耗和结温对比



从上述结果看,使用G2 IMZC120R034M2H替代G1 IMZA120R040M1H,可以得到更低的损耗,并且降低器件的温度。具体如下,死区时间200ns条件下,高边开关管使用G2 IMZC120R034M2H可以比G1 IMZA120R040M1H温度低8°C,低边开关管(同步整流)使用G2 IMZC120R034M2H可以比G1 IMZA120R040M1H温度低6°C。如果死区时间是500ns,使用同型号的G2和G1对比,高边和低边管分别差10°C和4°C。

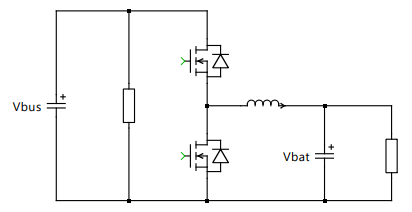

CoolSiC™ MOSFET G2在Buck-Boost拓扑中的性能

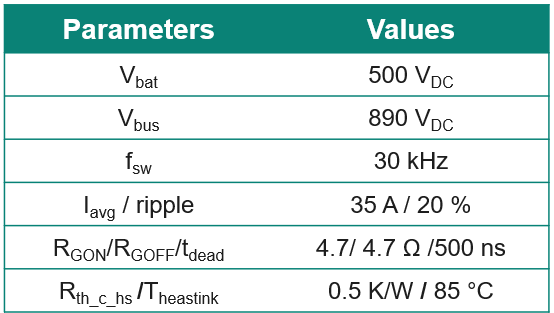

仿真条件:

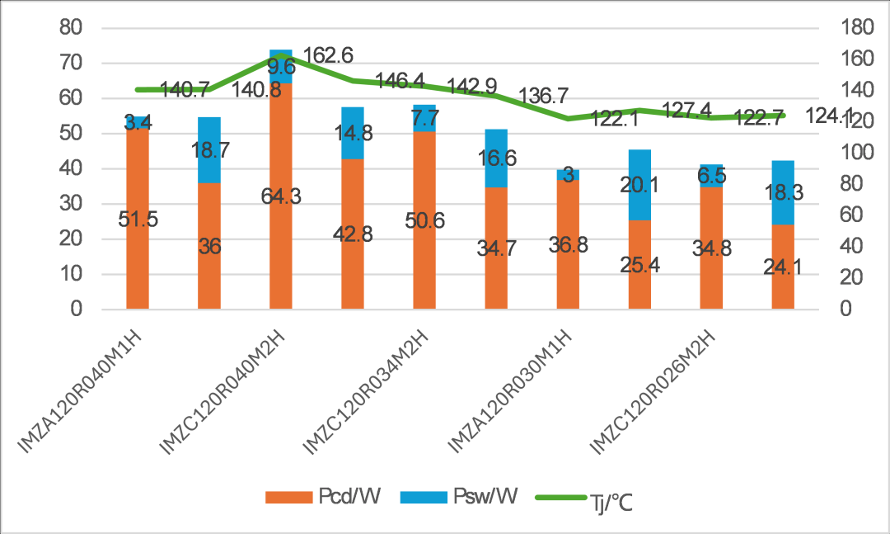

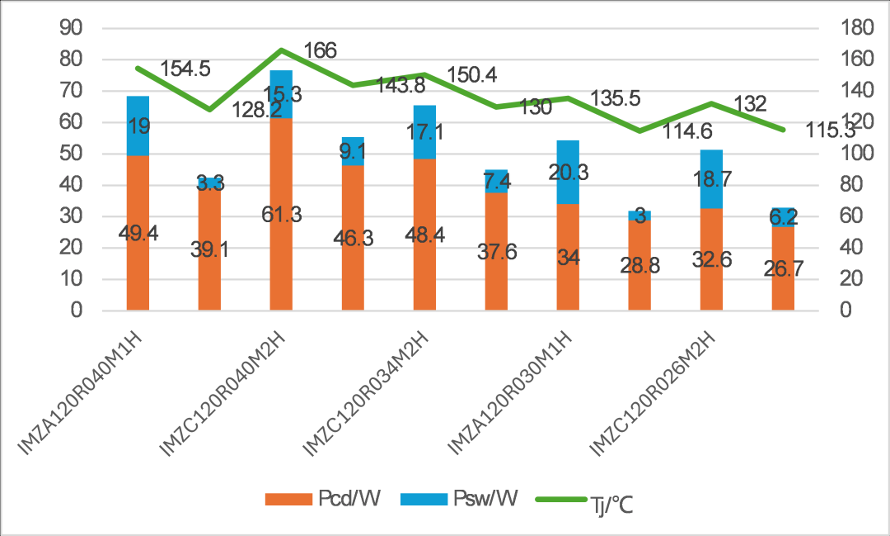

仿真结果:


从结果看,使用G2 IMZC120R034M2H / IMZC120R026M2H分别替代G1 IMZA120R040M1H / IMZC120R030M1H均可以得到更低的损耗和结温。




Boost/放电模式



Buck/充电模式

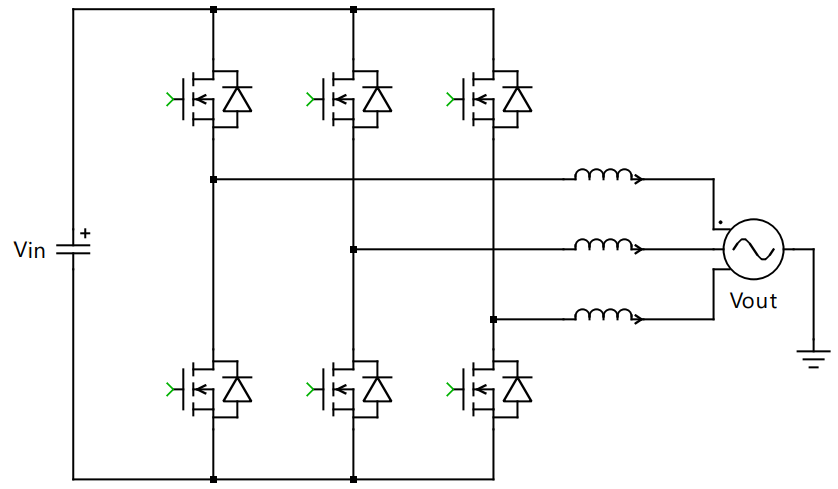

CoolSiC™ MOSFET G2在两电平逆变器拓扑中的性能

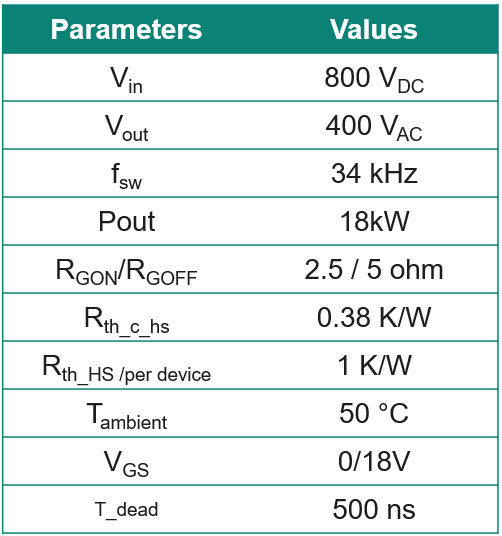

仿真条件:

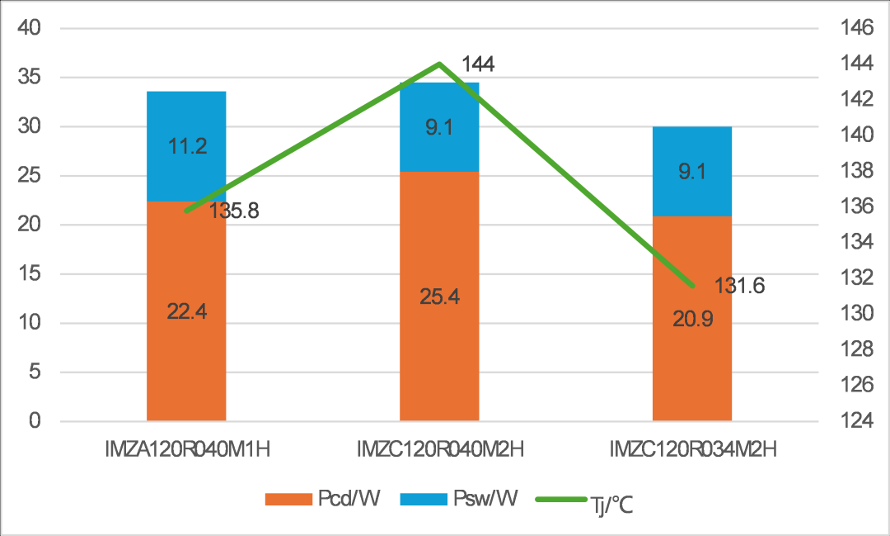

仿真结果:





从上述结果看,使用G2 IMZC120R034M2H替代G1 IMZA120R040M1H,可以降低10%的损耗,并且每个器件的温度可以降低4°C。





CoolSiC™ MOSFET G2

在软开关应用中的使用



常用软开关DC/DC拓扑有LLC,CLLC,DAB:

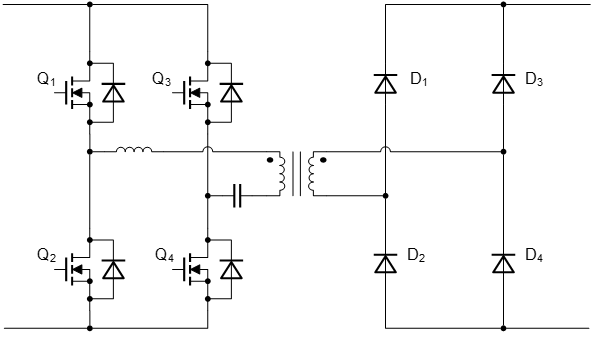

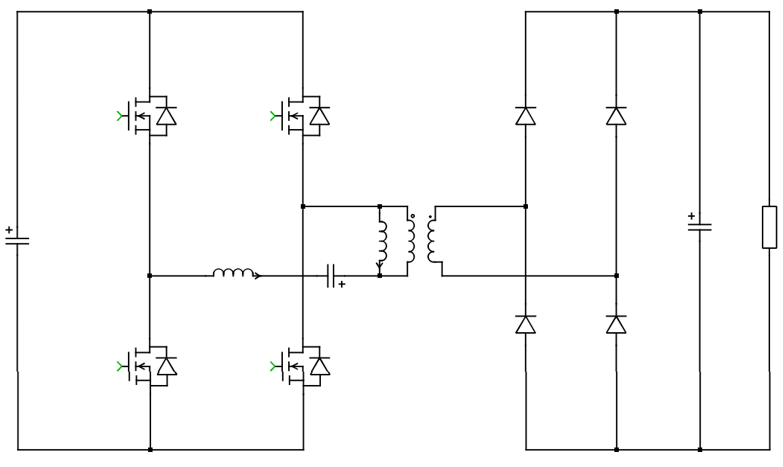

LLC

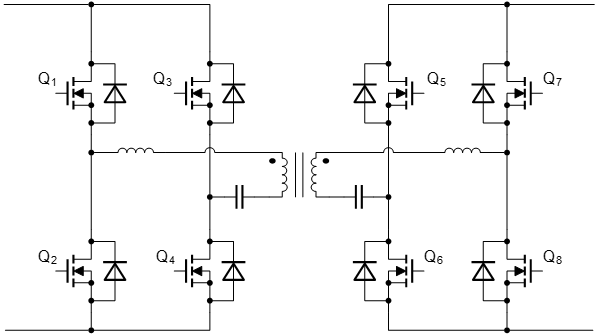

CLLC

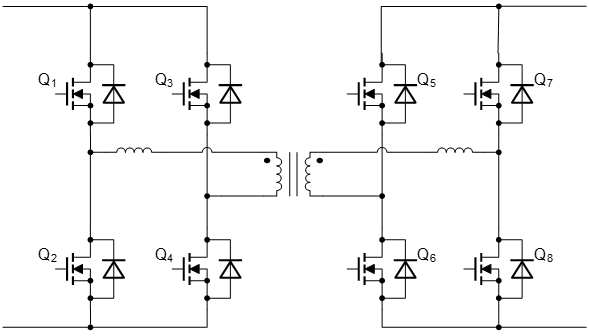

DAB


CoolSiC™ G2凭借先进的器件设计,所有优值FOM全方面领先。





RDSON x QGD (mΩ*µC)



RDSON x QOSS (mΩ*µC)



RDSON x EOSS(mΩ*µJ)



RDS x QG (mΩ*µC)




这些优值对应在不同应用场合的性能。其中,RDSON x QGD越小在硬开关应用中性能越好,RDSON x QOSS越小在软开关应用中性能越好,RDSON x EOSS越小在轻载应用中性能越好,RDS x QG越小,表示需要的门极功耗越小。

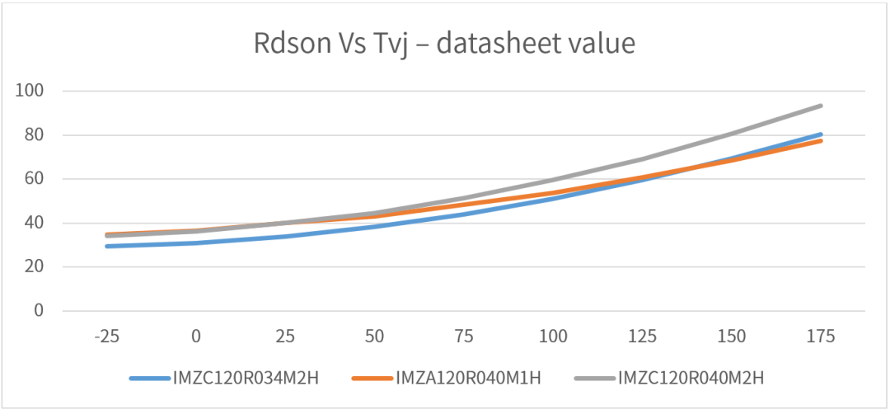

RDSON在DCDC软开关应用中是一个关键因素。CoolSiC™ MOSFET G2 的RDSON对温度的曲线对比G1有一个更大的变化系数,原因是RDSON的重要组成部分RDRIFT在沟槽MOSFET中占比较高,而RDRIFT对于温度变化更加敏感,使得RDSON在高温时增加较大。所以我们建议在软开关应用当中使用G2 34mΩ(IMZC120R034M2H / IMZA120R034M2H)来替代G1 40mΩ (IMZA120R040M1H)。




软开关仿真

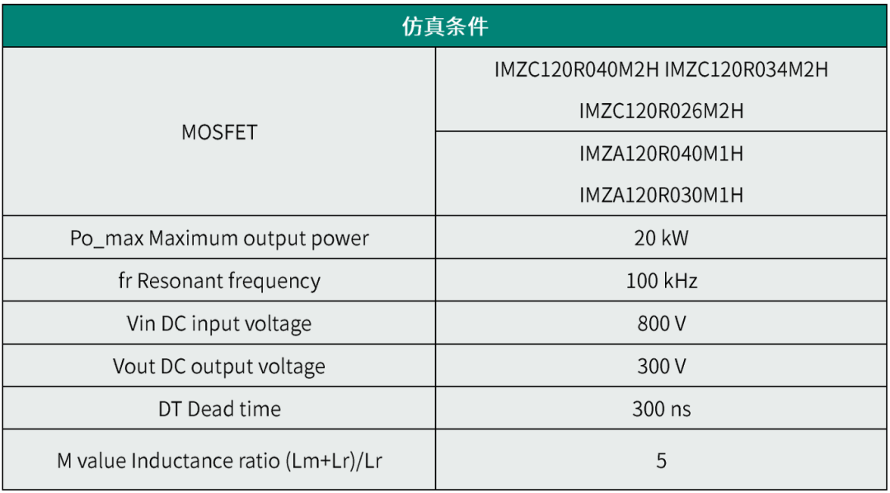

仿真条件:

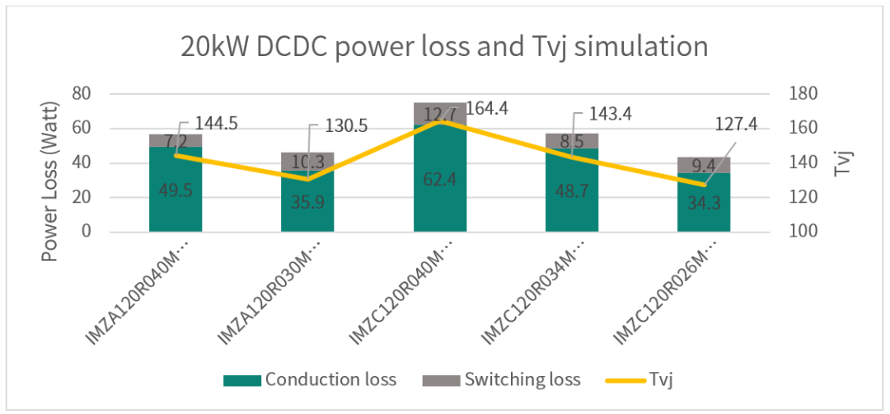

仿真结果:







使用G2 IMZC120R034M2H替代G1 IMZA120R040M1H,结温下降1°C,总损耗基本不变。使用G2 IMZC120R026M2H替代G1 IMZA120R030M1H,结温下降3°C,总损耗下降2.5W。





CoolSiC™ MOSFET G2

在应用中的设计建议





建议使用小于500ns的死区时间

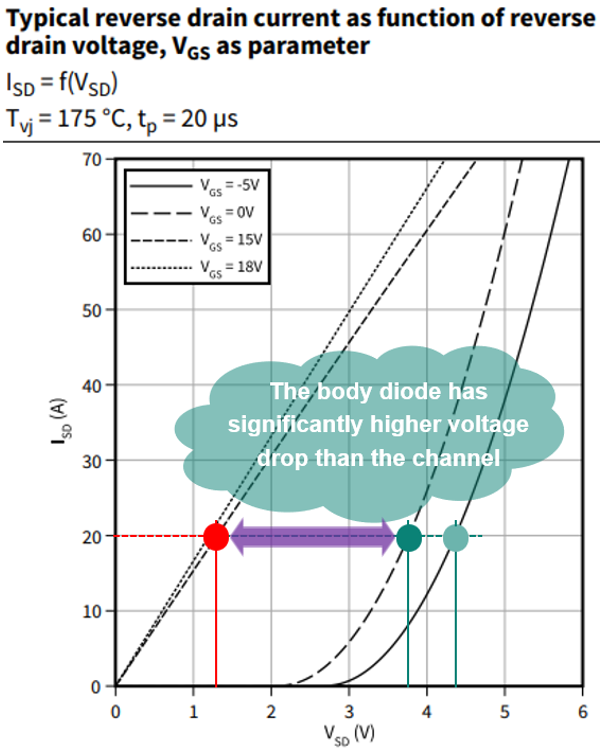

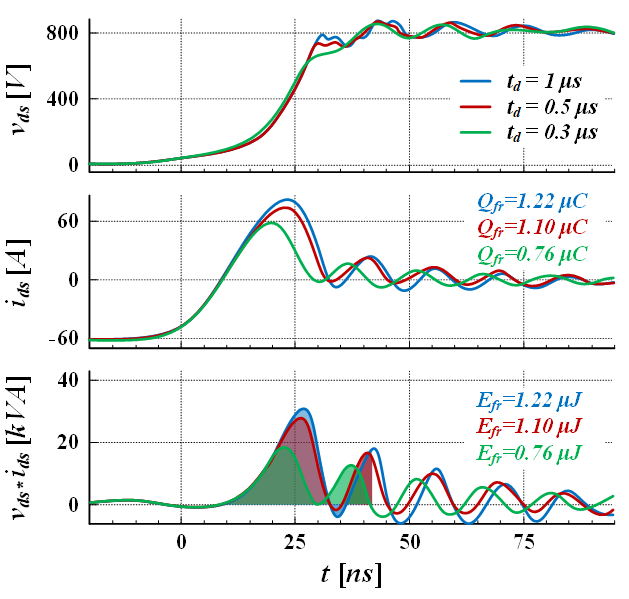

SiC MOSFET的体二极管压降VSD(Vf,Vgs≤0V)对比沟道压降(Vgs≥15V)要高很多,减少死区时间,可以有效降低这部分导通损耗。同时,右图也显示,更小的死区时间,体二极管的反向恢复损耗也会更小。










建议使用小的驱动电阻来减小开关损耗

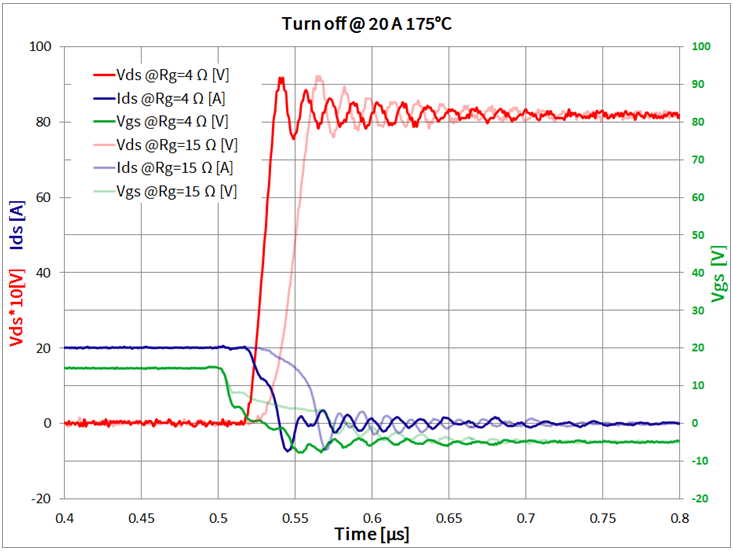

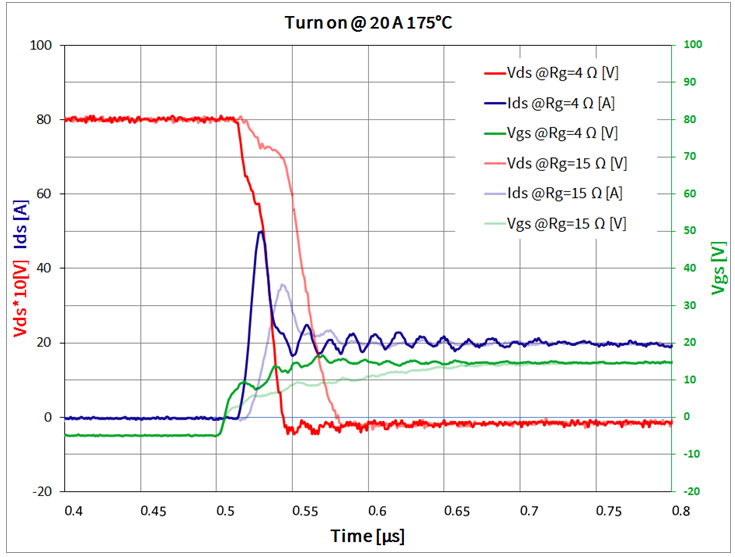

从下图不同驱动电阻下的开通和关断波形看,小的驱动电阻可以明显减小开关损耗。










推荐使用-5V做为关断Vgs,减小开关损耗

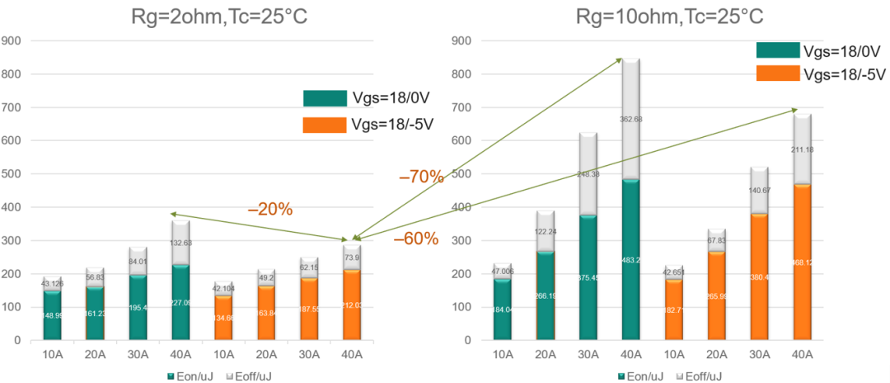

从下图实测数据看,对比Vgs18/0V和18/-5V,-5V做为关断电压Vgs,在大电流时,可以明显降低Eoff关断损耗,也可以降低一些Eon开通损耗。








综上所述,CoolSiC™ MOSFET G2通过改善设计,具有更低的单位面积电阻与开关损耗,有助于降低系统损耗与芯片结温。为充分发挥G2的优势,使用同步整流并缩小死区时间,使用尽可能低的门极电阻,并且使用负压关断,是减小损耗、提升效率的关键。
