助推工程机械智能化，解密支腿和臂架准确的位置检测技术

来源：Pepperl+Fuchs(倍加福)

发布时间：2026-05-08

应用挑战

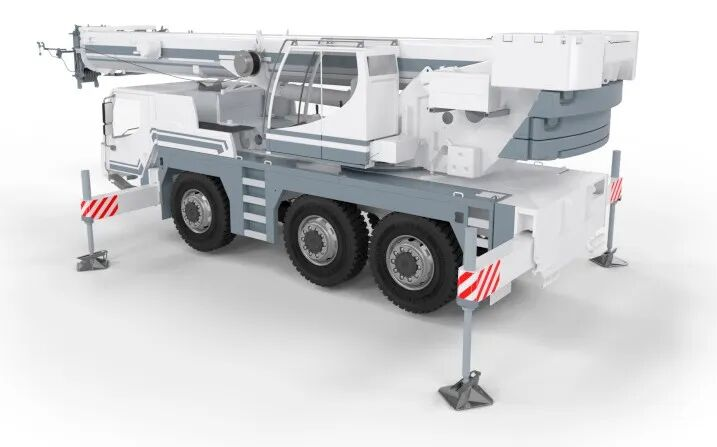

在工程机械中，移动式起重机和混凝土湿喷台车等设备在施工过程中需要利用支腿进行固定。支腿的长度影响着臂架的承载能力，通常支腿只能部分延伸以适应地面情况。

根据支腿的长度，可以计算出能够承受的载荷位置，此计算需要考虑臂架的对准和延伸长度作为附加参数。工程机械通常在严苛的环境中使用，受到灰尘、污垢、湿气、振动、冲击和恶劣天气等各种挑战。

目标

为了确定各个支腿延伸长度的臂架位置，机器控制系统需要获取准确且实时的支腿和臂架位置数据。测量必须不受污垢、机械应力或环境因素的干扰，并在恶劣环境条件下可靠工作。

解决方案

恒力开度仪旋转编码器由精密测量缆线和旋转编码器组成，我们将恒力开度仪安装在车辆上，再将其缆线连接到可移动的支腿或臂架上。当移动部件向外伸出时，缆线相应被拉伸；当部件收缩时，缆线通过弹簧机械装置回缩。支腿的线性运动带动恒力开度仪中的旋转运动，并通过集成的绝对值旋转编码器进行检测。

准确的测量结果能确保准确可靠的位置检测，不受环境条件和机械应力的影响。可根据支腿和臂架的最大长度，可选择使用ECA10TL、ECA21IL和ECA30PL系列的恒力开度仪旋转编码器。

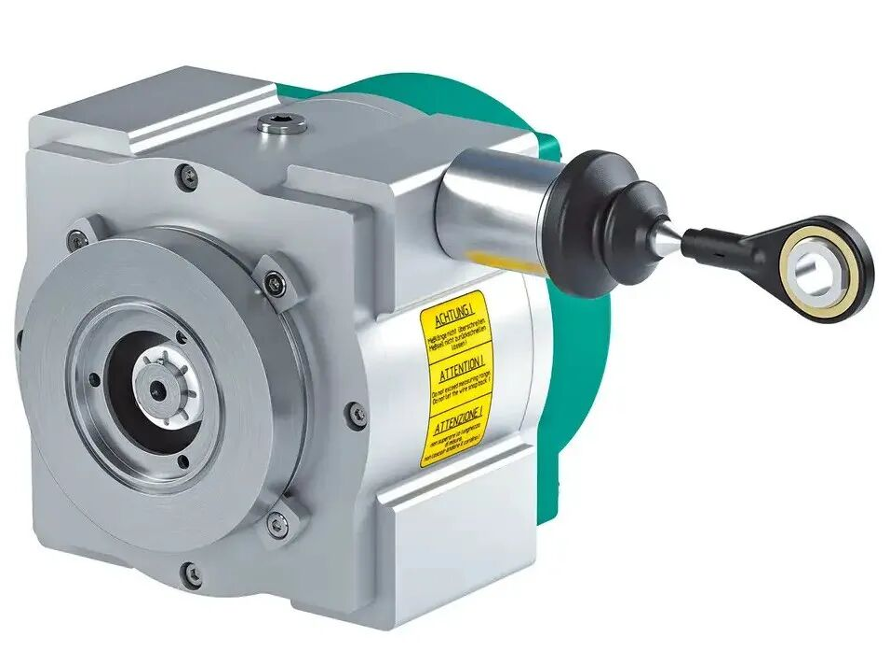

恒力开度仪旋转编码器

技术特性：

产品优势

倍加福恒力开度仪旋转编码器的机械装置和技术设计，确保了对外部干扰的高度抵抗能力。安装简便，简化了安装的工作量，并提供了灵活的定位测量仪器方式。丰富的附件（如导向滑轮和缆线附件）进一步为用户提高了灵活性。

此外，提供多种清洁刷附件，帮助旋转编码器在恶劣条件下正常运作。广泛的接口和协议可用于数据传输。旋转编码器的无耦合适配实现准确的位置反馈，并确保在支腿或臂架收缩或延伸时进行可靠监测。

产品特性

亮点
