突破量产瓶颈：深视智能3D相机为手机屏蔽罩平面度全检打通可靠路径

来源：深视

发布时间：2026-01-15

项目背景

当手机设计走向极致轻薄与高度集成，谁在守护主板核心的稳定运行？答案是：手机屏蔽罩。这位关键的“电磁守护者”，其安装面的平整度，直接关乎整机装配的精密性与屏蔽安全，是横亘在量产之路上的首要质量挑战。

那么，如何攻克这一核心挑战？面对微米级精度与高效全检的双重压力，深视智能三维激光轮廓测量仪SR8000系列凭借其非接触、高精度与高速度的核心技术，为小尺寸精密零部件提供理想的量产检测方案，成功打通手机屏蔽罩平面度全检的可靠路径。

测量需求

测量项目

手机屏蔽罩平面度

工件尺寸

30mmx30mm

精度要求

重复性≤0.008mm

速度要求

1秒/片

破局之道：三维激光轮廓测量技术

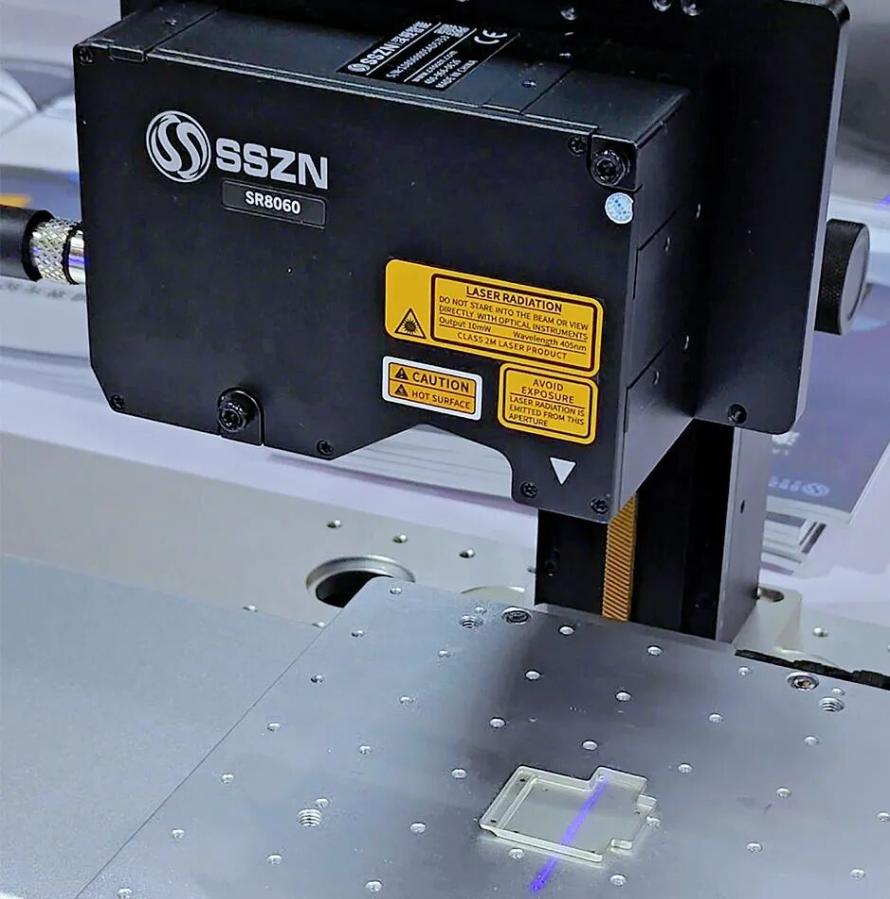

针对屏蔽罩平面度检测需求，深视智能SR8060三维激光轮廓测量仪以非接触式3D扫描技术构建完整检测流程：

核心设备参数

测量原理与流程

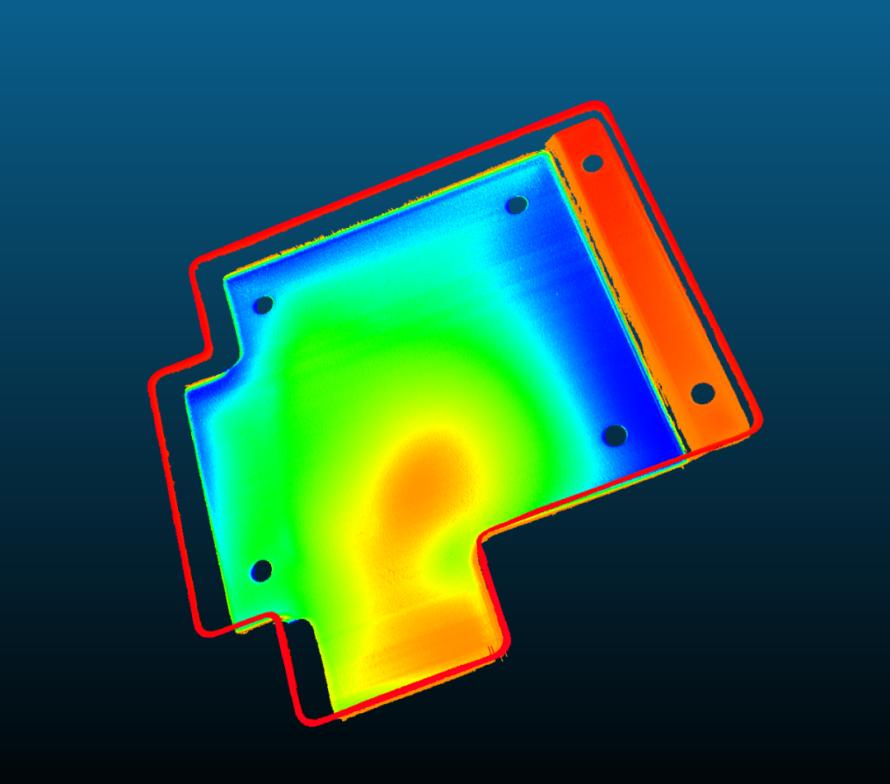

图 | 屏蔽罩平面度3D点云

深视智能SR8060三维激光轮廓测量仪通过三维激光扫描技术，对屏蔽罩安装面进行全区域3D扫描，获取高密度点云数据；系统基于最小二乘法自动拟合空间基准平面，通过计算各测量点到拟合平面的距离，以距离最大值与最小值的差值作为平面度检测结果，全面精准反映安装面的平面度偏差。

实测结果验证

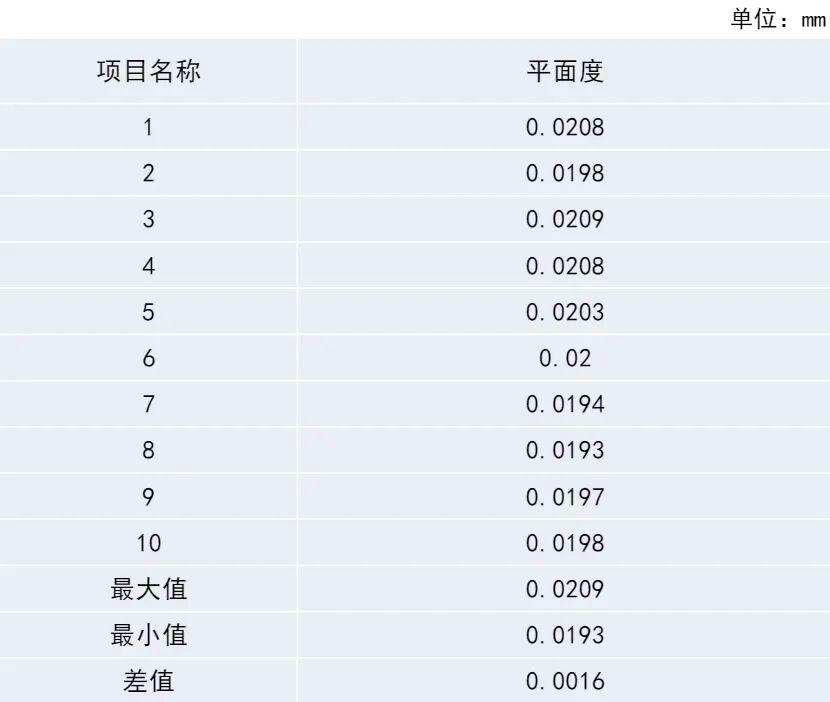

图 | 10次动态测量结果记录

基于10次动态重复测试，SR8060三维激光轮廓测量仪测量手机屏蔽罩平面度的最大重复性误差仅为0.0016mm，远优于客户对平面度重复性≤0.008mm的精度要求，充分验证设备的测量稳定性与数据一致性；且支持67kHz高速扫描，单工件检测时间小于1s，完全匹配生产线全检节奏。

深视智能传感器推荐

深视智能三维激光轮廓测量仪SR8060不仅适用于手机屏蔽罩的平面度检测，还可拓展至3C行业其他微型精密零部件（如小型连接器、芯片封装件、摄像头模组零部件等）的平面度、尺寸及外观缺陷检测。

深视智能始终聚焦精密测量领域的技术创新，以专业的产品与方案赋能制造业升级。若您有小尺寸精密零部件检测需求，欢迎联系我们获取定制化解决方案，共同破解测量难题，提升产品竞争力。
