在视觉采集领域

多路高速采集和存储系统的搭建

往往面临诸多挑战

而堡盟凭借RDMA高性能相机技术

给出了可靠的应对之策

●●●

PART.01

多路高速采集和存储的常见挑战

多路高速采集和存储系统通常会使用多相机，但在实际应用中，不少问题会凸显出来。

带宽限制问题

受PC网络拓扑协议限制，使用标准配件时，Windows系统带宽上限为30G，Linux系统带宽上限为40G，这在多相机同时工作时，很容易成为性能瓶颈。而且多相机运行时，CPU负载会非常高，如何在一台PC上连接更多相机并保持低CPU占用，是一大难题。

高速采集和存储软件方面的需求

这类系统需要基于SDK的多路高速采集软件来支持多相机实现高速采集和存储，一些应用还需要进行 Bayer8到RGB的颜色计算。同时，部分客户会直接使用像Norpix这样的专业高速采集和存储软件，这就涉及到基于SDK开发相关软件以及是否支持第三方专业软件的问题。

存储方案也不容忽视

多相机系统若长时间连续采集，对PC的存储空间要求很高，并且对应不同的系统带宽和存储时间，需要采用不同的存储方案，寻找稳定且经过验证的存储系统配置十分关键。

PART.02

RDMA高性能相机技术

应对挑战的优势

RDMA高性能相机技术为何适用于高性能的GigE Vision 相机?这要从传统技术的局限说起。标准 GigE Vision相机CPU占用较高，因为它需要通过 PC的CPU运行软件进行协议处理，过程中会产生中断、任务切换、复制操作等，无法满足极高的性能要求。

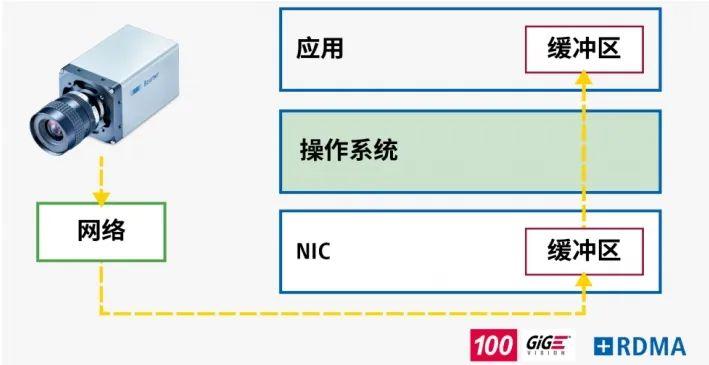

而RDMA采用了新方法——RDMA over Ethernet with RoCE v2。它能让相机直接将图片上传到应用缓存中，这种方式已经在财务等关键任务系统中得到验证，具备高性能和稳定性，还能降低CPU 负载。

PART.03

基于RDMA技术的

系统架构与优势

使用LXT RDMA相机进行多路高速采集和存储的系统架构有着完善的配置。

软件方面

有AppPack_HSAcquisitionRDMA，还有基于 SDK 的多相机高速采集和存储demo，并且第三方软件如Norpix、Stemmer CVB、MVTEC Halcon 能直接兼容。

硬件方面

存储采用4TB的NVMe SSD，可支持连续拍摄4分钟；网络方面，有NVIDIA ConnectX-6 Dx的双口 100GbE网卡，搭配光纤直接连接线缆、Dell S4128T-ON交换机以及CAT6类网线等。这样的配置能实现24台12MP@60fps的VLXT-126C.I相机以720 MByte/s的速度采集，总速率达17 GByte/s。
