USB数据记录器方案，开启高效数据采集时代

来源：Renesas(瑞萨电子)

发布时间：2025-09-28

在数字化浪潮席卷千百行业的今天，数据已成为驱动决策、保障合规、优化效率的核心资产。从冷链物流的温度监控到科研实验的环境参数记录，高效、可靠的数据采集与记录，是支撑各行业稳健运行与创新突破的刚性需求。

然而，传统数据记录器常因功耗高、连接复杂、成本居高不下等问题，难以满足现代工业对便携性、实时性与经济性的严苛要求。洞察到这一挑战，瑞萨电子推出一款低功耗、高性价比的USB数据记录器解决方案，旨在从根本上简化数据采集流程，通过创新的集成设计与性能优化，为用户提供了一种即插即用、持久耐用且成本可控的数据记录方式。

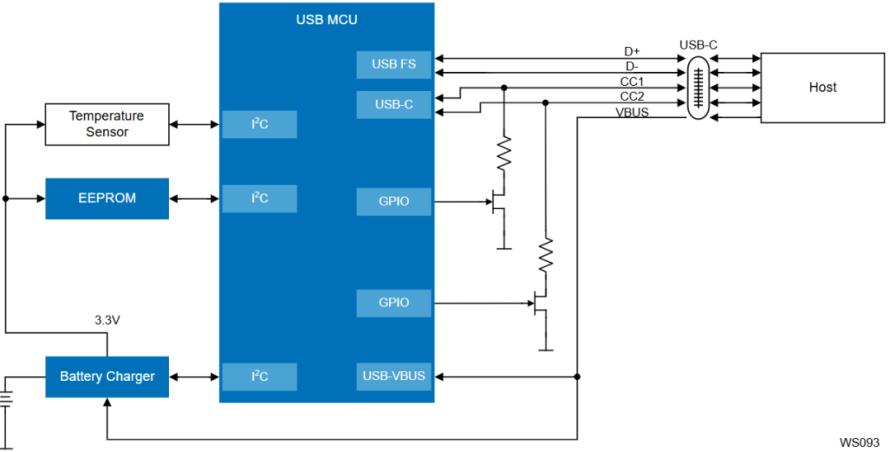

本方案的核心采用RA2L2 MCU，该MCU基于48MHz Arm Cortex-M23处理器，拥有丰富的功能特性，并全面支持USB-C Revision 2.4新标准，是USB数据记录仪、充电箱、条码扫描仪等便携式设备的理想解决方案。

RA2L2 MCU采用瑞萨专有低功耗技术，在性能与能效间实现卓越平衡：其工作电流低至87.5µA/MHz，软件待机电流仅250nA，可显著延长电池续航时间。此外，该MCU为低功耗UART提供独立工作时钟，可在接收来自Wi-Fi和/或低功耗蓝牙^®模块的数据时可用于唤醒系统，从而进一步降低系统功耗。基于上述指标，若设备使用两节AA电池，每天进行1万条数据记录，整体功耗仅为2~3mWh/天，可支持系统连续运行超过半年。

此外，得益于RA2L2 MCU集成的USB全速（FS）功能与Type-C检测技术，本方案可实现无缝连接，并支持作为受电端运行。同时MCU内置RD端接电阻与VBUS检测功能，可减少外部元件数量，降低系统BOM成本。

在数据储存方面，为确保数据写入的可靠性与持久性，本方案搭载高速低功耗EEPROM存储器——R1EX25512A。该存储器采用先进的MONOS存储器技术和CMOS低功耗工艺以及低电压电路技术，具备128字节页面写入能力，支持超过100万次写入循环，并在常温下实现超过100年的数据保存时间。这些特性确保即使在电源意外断电等极端工况下，数据也能长期稳定留存，满足科研与工业级记录设备对高可靠性的严苛需求。

在电源管理方面，该方案集成DA9168电池管理芯片和RAA489110 Buck-Boost可配置电池充电器IC。其中，DA9168芯片集成双路独立LDO，具备反向升压功能，可支持USB On-The-Go（USB-OTG）标准，具有极低的静态电流消耗和非常紧凑的占位面积，非常适用于注重空间设计与功耗敏感的电池供电型设备。

搭配DA9168，方案采用RAA489110 Buck-Boost可配置电池充电器IC，支持2至4节锂电池串联配置，具备NVDC直充与HPBB旁路模式，支持反向供电能力，并具备对USB-C PD输出进行PPS电压调节的硬件支持。通过外部MCU或PD控制器的固件协同，该芯片能够响应PPS电压/电流请求，实现对PD输出的动态控制。同时，RAA489110内置SMBus通信接口，结合瑞萨R3™控制技术，可实现灵活配置、快速动态响应和高效率电源管理，适应多源供电需求，为系统稳定运行提供保障。

瑞萨USB数据记录器方案深度融合了RA2L2 MCU的高性能、高速EEPROM的可靠存储以及出色的电源管理技术，能够有效延长电池使用寿命并提高能效，保障系统长期运行。
