NE在多绕组永磁电机上的应用

来源：Nidec(尼得科)

作者：-

发布时间：2025-09-26

背景介绍

新型节能电机采用金属膜镀层定子绕组，优化高频集肤效应，降低铜损、涡流损等损耗；高内阻永磁体转子减少涡流和励磁损耗。相比传统异步电机抛物线效率曲线（高效区仅30%-40%负载率），其效率曲线近似水平直线，体积缩小30%以上，温升降低50%。

多绕组变频系统智能调节运行电机数量，综合能效提升40%，解决传统电机因设计冗余导致的低效运行问题。

客户需求

能驱动不同类型的电机，如三相异步电机、永磁电机、辅助磁阻电机等

系统能在输出1200Hz的情况下可稳定运行

有很强的过载能力

可以开环或闭环驱动永磁电机，并随意切换

可以支持多种通讯协议

支持直流供电，可共直流母线，并且交直流供电可随时切换

具有转速跟踪等功能。

支持速度控制模式和扭矩控制模式。

方案说明

选用NE系列的产品，该系列产品可靠、运行稳定，可以驱动各种类型电机

可接受0-10V电压或4-20mA电流信号，输出2路4-20mA电流信号，可自由选择输出频率、运行电流等

支持交直流供电，具有转速跟踪再启动功能

标准Modbus RTU通讯协议，满足与上位机系统之间的交互

可以实现速度控制和转矩控制灵活切换

最高输出频率可达3200Hz，16kHz的输出载频

选型配置

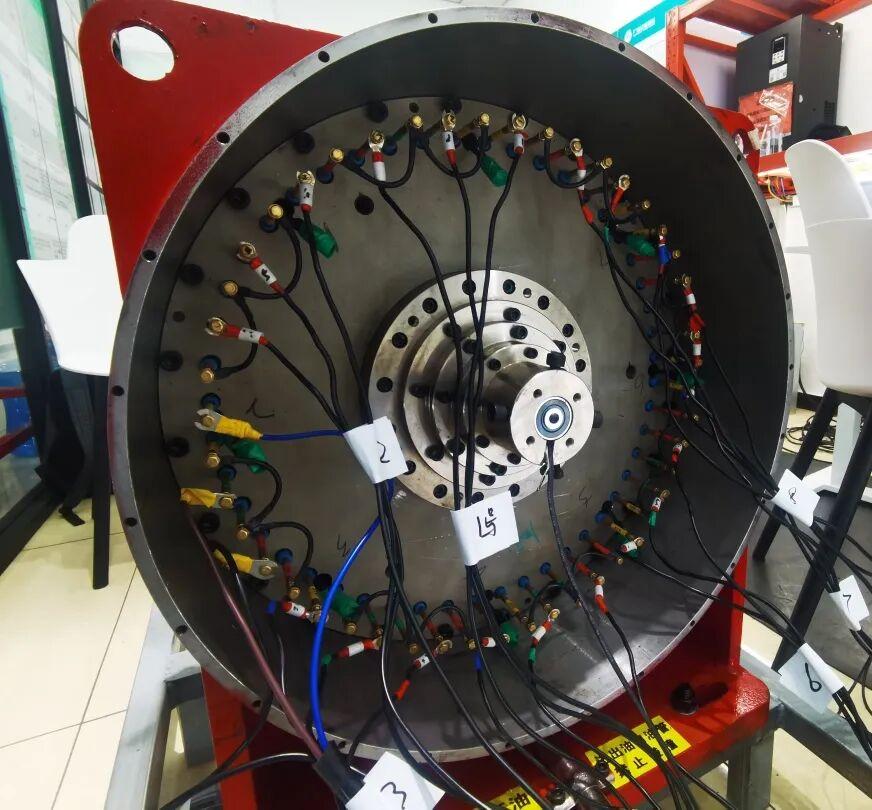

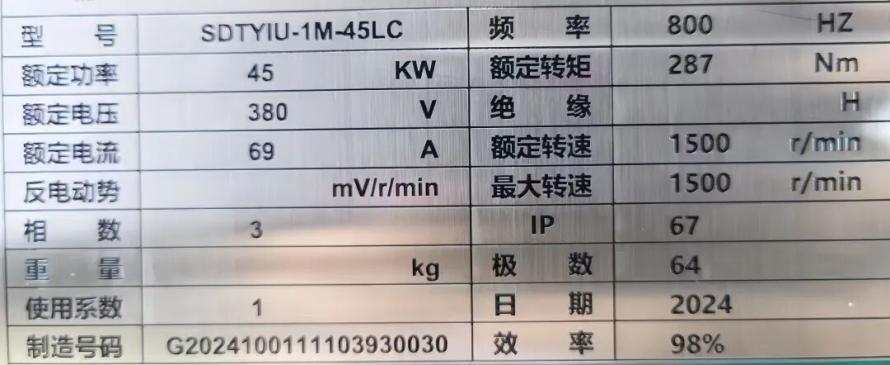

电机信息：380Vac，45kw，64Poles，1400rpm，800Hz，69A (8个绕组总功率)

NE300-4T0055G/0075PB-HF * 8

NEF-485 * 8

方案优势

1	NE系列的产品，该系列产品可靠、运行稳定
2	通过485通讯接收PLC的控制命令，并将运行状态传给PLC
3	1200Hz输出情况下，转速跟踪启动，实现平稳启动

7	优秀的售后服务，客户信赖
