穿狭缝、耐高温、测微变｜兰宝对射光纤传感器征服工业“无人区”
来源：兰宝
发布时间：2025-07-23
阅读量：6

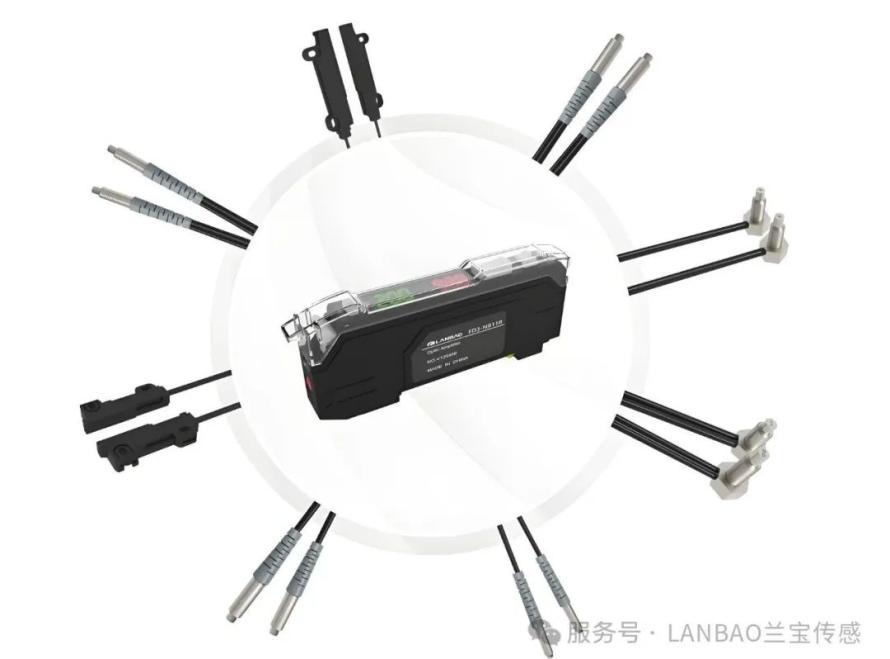

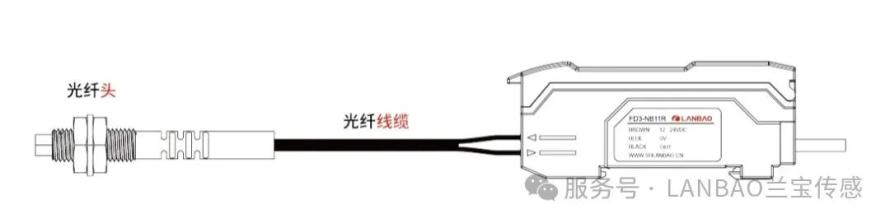

对射型光纤传感器由发射端、接收端、光纤组件和信号处理系统组成，通过光路遮挡触发信号变化，实现对物体位置、运动状态的非接触式精准检测。
核心优势
◆ 分离式设计
发射端和接收端分置于检测路径两侧，通过光纤束（多根纤芯）传输光信号。
◆ 光路阻断检测
当被测物体进入光路时，遮挡光束导致接收端光强度骤降，触发开关信号。
◆ 适应复杂环境
采用玻璃或塑料光纤，抗腐蚀、耐高温（玻璃光纤），适用于强电磁干扰或狭窄空间。

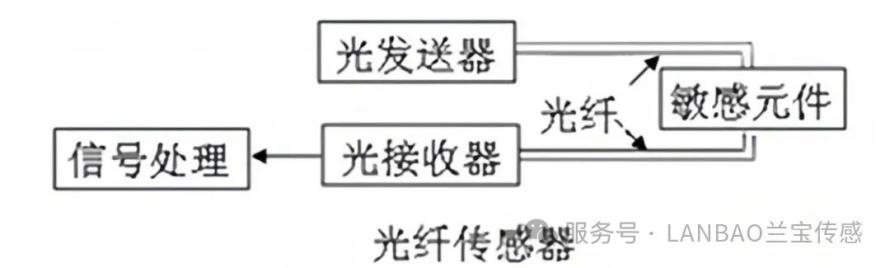

工作原理
◆ 光信号传输
发射端：光源（如LED或激光二极管）通过发射光纤输出稳定光信号；
接收端：接收光纤将光信号传输至光电元件，转换为电信号。
◆ 检测机制
正常状态：无遮挡时，发射端光信号完整传输至接收端，输出高电平或稳定信号；
遮挡触发：物体阻挡光路时，接收端光强显著下降，检测电路识别后输出低电平或告警信号。
◆ 信号处理
调制与解调：通过光强调制（如脉冲宽度调制）增强抗干扰能力，结合解调电路实现高精度检测。
光纤选型及典型应用
01
LANBAO SENSOR
电子制造行业

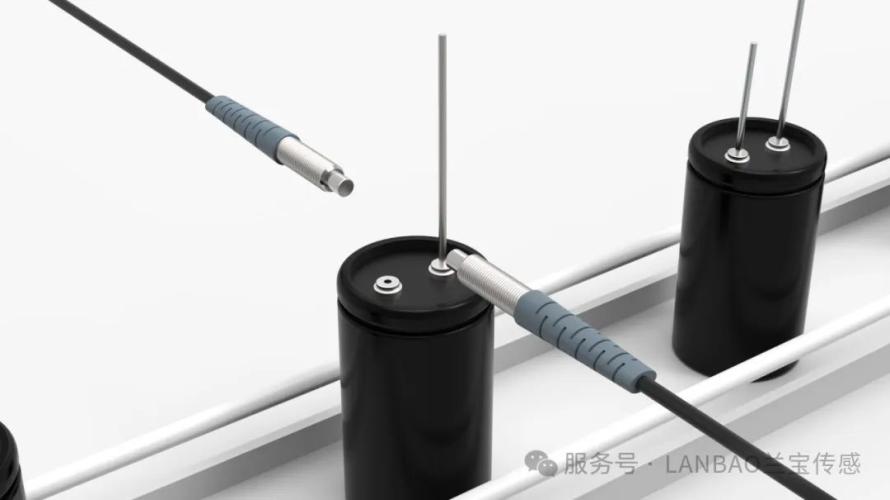

电容引脚检测
◆ 兰宝选品

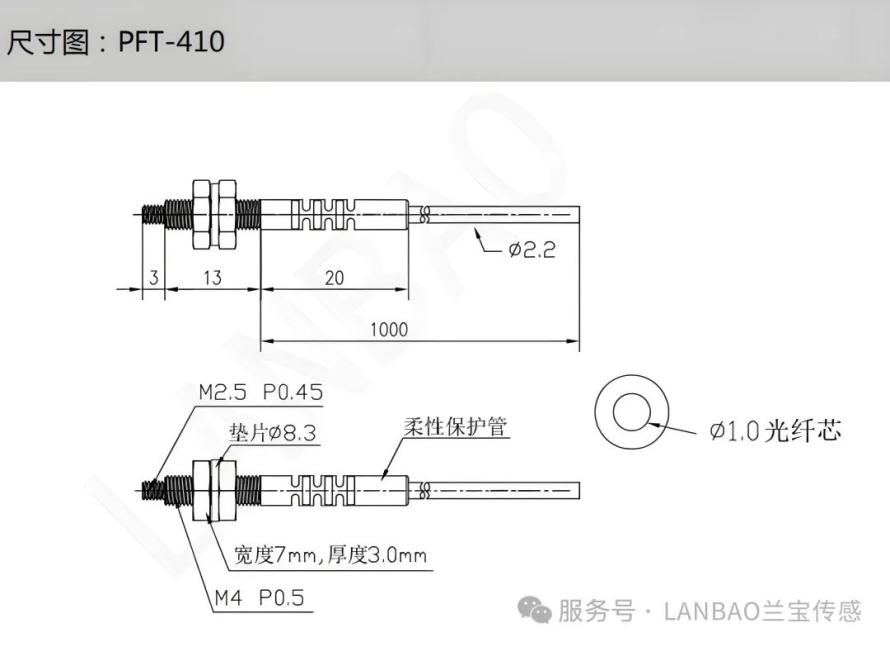

塑料对射光纤PFT-410系列（单芯型）
◆ 产品特点
检测精度高（最小检测物φ0.5）；
最小弯曲半径R25，检测距离500mm，测温范围-40~70℃；
适用于狭小空间的安装（光纤头尺寸M4）；
标准的螺纹形状（易安装），不锈钢光纤头（耐用）。
◆检测原理
光路遮挡触发机制-对射型光纤传感器通过发射端与接收端的光路阻断实现检测，当电容引脚进入光路时，遮挡光束导致接收端光强骤降，触发开关信号，判定引脚存在。
兰宝PFT-410光纤传感器采用塑料材质，抗电磁干扰特性可避免生产线高频设备对检测信号的干扰。
02
LANBAO SENSOR
食品饮料加工行业

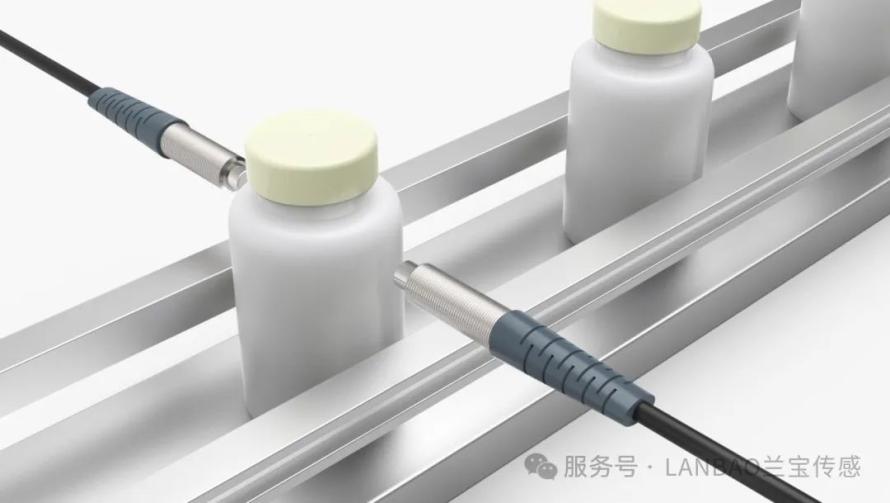

瓶子计数检测
◆ 兰宝选品

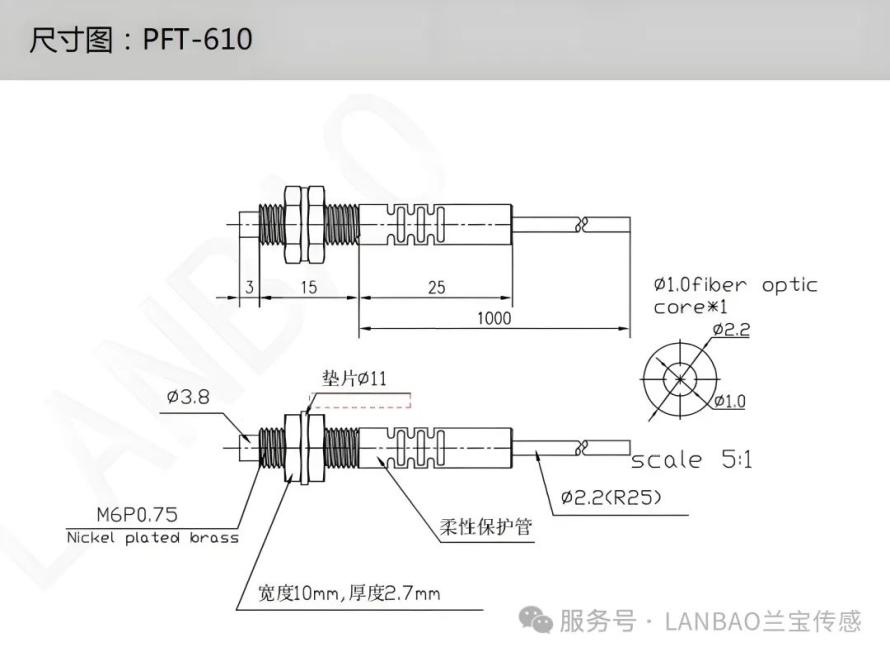

塑料对射光纤PFT-610系列（单芯型）
◆ 产品特点
检测精度高（最小检测物φ0.5）；
最小弯曲半径R25，检测距离500mm，测温范围-40~70℃；
适用于狭小空间的安装（光纤头尺寸M6）；
标准的螺纹形状（易安装），不锈钢光纤头（耐用）。
◆ 检测原理
对射型光纤传感器通过发射端与接收端的光路阻断实现计数，当瓶子通过检测区域时，遮挡光束导致接收端光强骤降，触发脉冲信号，每遮挡一次计为一个瓶子。
当被测物位透明瓶体时，可采用高亮度红光光源的光纤传感器，通过调制光强区分透明瓶与背景干扰。
03
LANBAO SENSOR
高端纺织行业

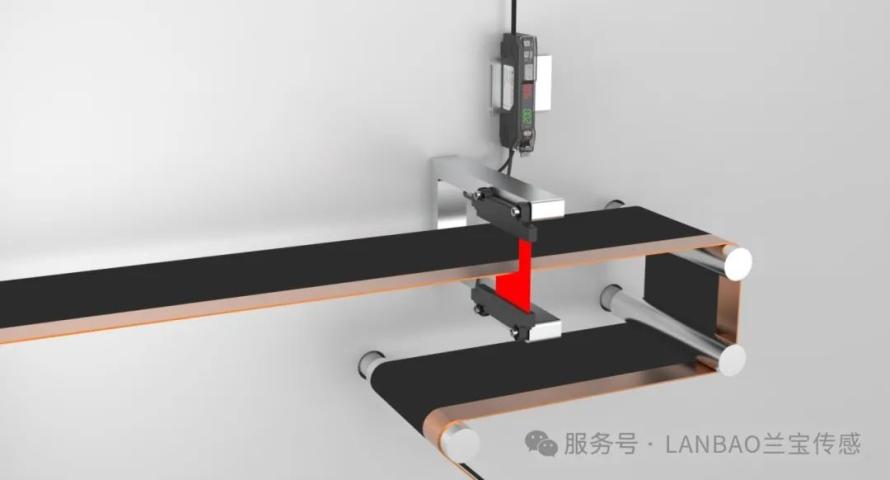

涂布机布料边缘纠偏检测
◆兰宝选品

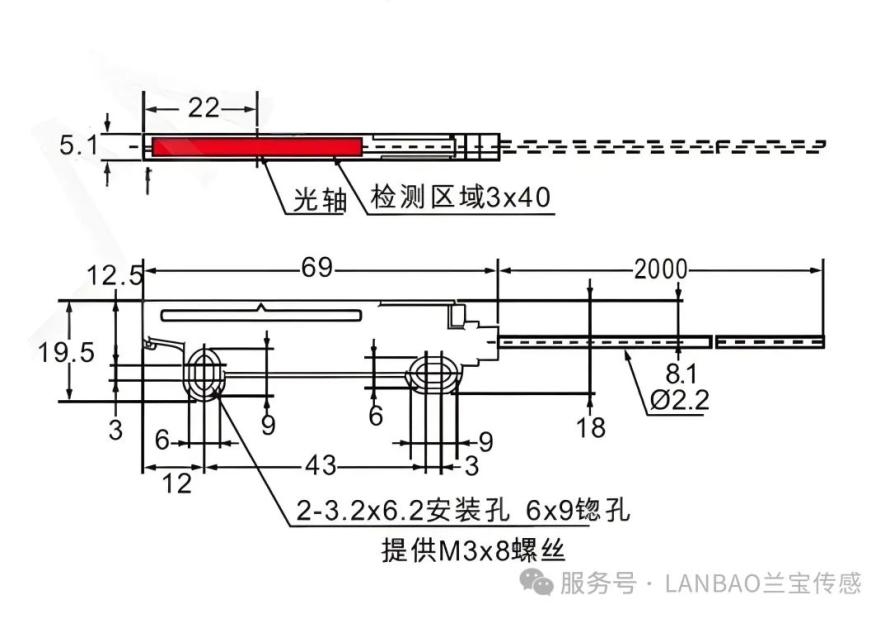

塑料对射光纤PFT-R02系列（矩阵型）
◆产品特点
检测区域3mm*40mm；
最小弯曲半径R2；
检测距离0-2000mm；
测温范围-40~70℃。
◆ 检测原理
对射光纤传感器通过发射端与接收端的光路阻断检测布料边缘位置，当布料偏移导致边缘遮挡光路时，接收端光强下降，触发纠偏控制器调整布料位置。
兰宝PFT-R02对射光纤抗弯曲特性（弯曲半径≤2mm）支持复杂安装路径，适用于涂布机狭窄空间。IP67防护等级，可以抵抗涂布机环境中的粉尘与液体飞溅，进一步保障纠偏检测的稳定和精准。
注：
安装时要确保矩形光斑覆盖布料边缘波动范围，以避免因布料抖动导致漏检。
04
LANBAO SENSOR
冶金行业
高温金属物件过水检测
◆ 兰宝选品

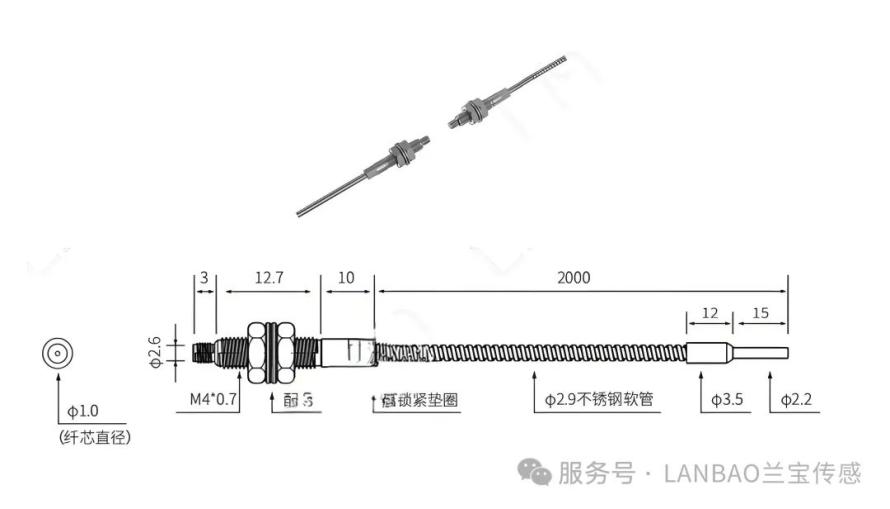

玻璃对射光纤PGT-420系列（单芯型）
◆ 产品特点
检测精度高（最小检测物φ0.5）；
测温范围-40~350℃；
最小弯曲半径R25，检测距离390-1300mm；
适用于狭小空间的安装（光纤头尺寸M4）；
标准的螺纹形状（易安装），不锈钢光纤头（耐用）。
◆ 检测原理
玻璃光纤传感器采用全玻璃纤维束与不锈钢外壳设计，可耐受＞300℃高温环境，适用于高温金属物件过水冷却后准确无误流转到下道工序。金属物件通过水冷输送带时，对射光路被遮挡，触发信号判定被测物位置及运动状态。
兰宝PGT-420玻璃光纤表面镀耐腐蚀膜层，可抵抗水蒸气与金属表面氧化物的附着干扰，确保光信号穿透稳定性。IP68防护等级，可以有效抵抗水槽飞溅与高温蒸汽侵蚀。
注：
1. 安装时根据被测物尺寸调整间距，确保光路覆盖范围超出最大外径20%；
2. 动态阙值调整，通过PLC实时监测光强衰减曲线，自动调整触发阈值，区分金属零部件遮挡与水膜或气泡干扰；
3. 可采用多对对射光纤传感器，仅当两路信号同时被遮挡时判定为有效过水动作，对检测结果做保障加固。
对射型光纤传感器凭借其高精度、抗干扰和耐恶劣环境的特性，已成为工业自动化领域的“感知先锋”。未来，随着光纤材料创新与AI算法的融合，对射型光纤传感器将进一步突破检测极限，成为电子制造、高端纺织、医疗器械、冶金等领域数字化转型的核心支撑！
