半导体制造是当今科技产业中精度要求最高、工艺最复杂的领域之一。随着芯片制程不断迈向3nm甚至更小节点，晶圆厚度、表面平整度、微结构尺寸等参数的检测精度直接决定了芯片的良率和性能。

在这一背景下，激光位移传感器凭借其非接触、更高精度、更快响应速度、更强稳定性等特性，成为半导体制造全流程中不可或缺的精密“测量之眼”。

晶圆作为半导体器件制造的核心载体，其生产过程对精度和可靠性的要求达到了极致。在晶圆制造的诸多环节中，精确的位移测量至关重要，它直接影响着最终芯片的性能和良率。

而作为中国工业传感领域的创新先锋，兰宝传感推出的PDE系列激光位移传感器，凭借其微米级分辨率、智能化算法与工业级可靠性，已成为晶圆制造过程中首要选择！

LANBAO SENSOR

晶圆制造的精度挑战

与激光位移传感器的优势

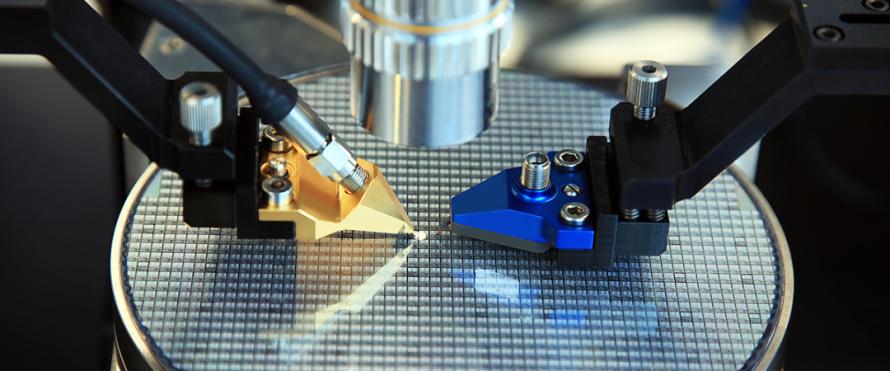

晶圆制造涉及光刻、刻蚀、薄膜沉积、键合等复杂工艺，每道工序都对微米甚至纳米级的精度有着严苛的要求。如在光刻环节需要精确定位掩膜版与晶圆的位置，以确保电路图案能够准确地转移到晶圆表面；在薄膜沉积过程中，要精确控制薄膜的厚度，以保证器件的电气性能。任何微小的偏差都可能导致产品缺陷，甚至整批晶圆的报废。

传统的机械式测量方法在面对这些高精度需求时往往显得力不从心，且可能对脆弱的晶圆表面造成损伤或污染，难以满足高精密的测量需求。

LANBAO SENSOR

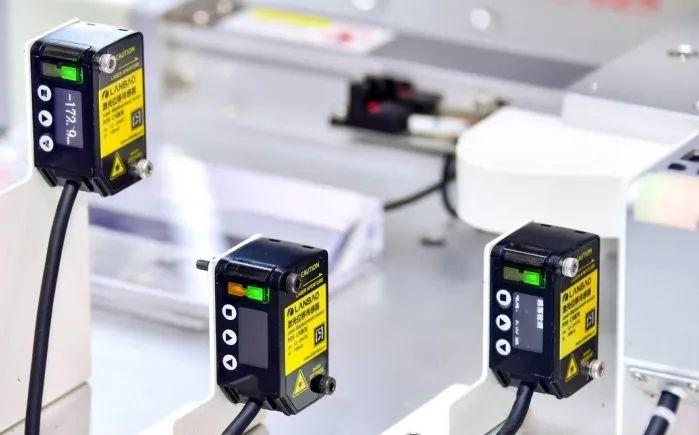

兰宝PDE系列激光位移传感器

晶圆应用领域的最佳选择

◆激光测量： 利用激光束照射目标表面，通过分析反射或散射的激光信号来获取位移信息，避免与晶圆直接接触，消除潜在的机械损伤和污染风险。

◆高精度和高分辨率： 先进的激光技术和信号处理算法使激光位移传感器实现微米级别的测量精度和分辨率，满足晶圆制造工艺对精度的严苛要求。

◆快速响应： <10ms的响应速度，快速有效地监控生产过程中的动态变化，及时发现和纠正偏差，提高生产效率。

◆适用范围广： PDE系列激光位移传感器可以测量各种材质和表面的物体，并且对环境的适应性较强，能够在不同的工艺环节中发挥作用。

◆ 小巧精致： 兰宝PDE系列激光位移传感器体积小巧，易于集成到各种自动化设备和控制系统中，实现生产过程的自动化监控和反馈调节。

LANBAO SENSOR

PDE系列激光位移传感器

在晶圆中的应用场景

凭借卓越的性能，兰宝PDE系列激光位移传感器在晶圆制造多个关键环节中发挥至关重要的作用：

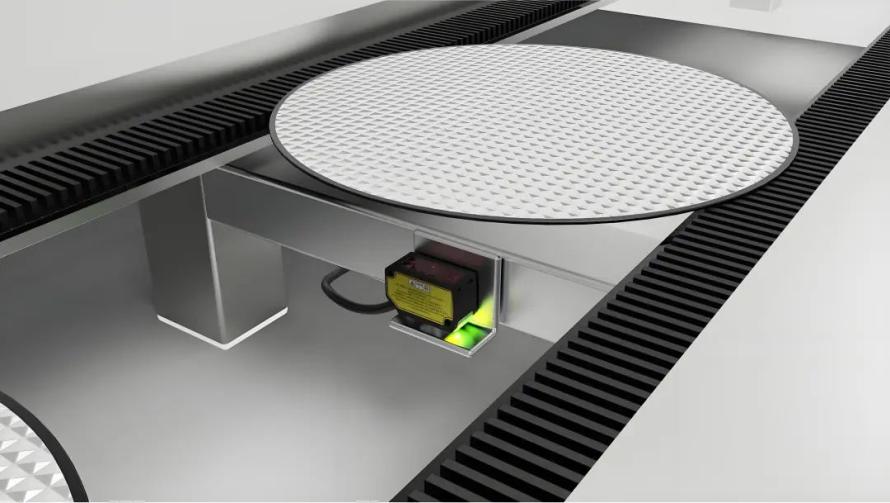

◆ 晶圆定位与对准：在光刻、键合等工艺中，需要精确地定位和对准晶圆。兰宝激光位移传感器精确测量晶圆的位置和角度，确保掩膜版、键合臂等设备与晶圆的精确对齐，提高图案转移和键合的精度。

◆ 晶圆厚度测量： 精确测量晶圆的厚度是控制薄膜沉积质量的关键。兰宝激光位移传感器可以非接触式地测量晶圆的厚度，并实时监控厚度变化。

◆ 晶圆平坦度检测： 晶圆的平坦度直接影响后续工艺的质量。兰宝激光位移传感器可以精确测量其平坦度，识别翘曲或变形的晶圆，从而避免不良品进入后续流程。

◆ 薄膜厚度测量： 在薄膜沉积过程中，兰宝激光位移传感器实时监测薄膜的生长厚度，实现对薄膜厚度的精确控制，保证器件的电气性能。

◆ 晶圆缺陷检测： 通过高精度的位移测量，兰宝激光位移传感器可以识别晶圆表面的微小缺陷，如划痕、颗粒等，从而提高缺陷检测的灵敏度和准确性。

◆ 设备状态监控： 兰宝激光位移传感器还用于监控生产设备的关键部件的位移和振动，如机械臂的定位精度、设备的运行稳定性等，有助于设备的维护和故障预警。

在半导体国产化浪潮与智能制造的共振下，兰宝PDE系列激光位移传感器不仅填补了国内高端工业传感器的技术空白，更以卓越性能重新定义行业标杆。无论是提升良率、降低成本，还是加速新工艺研发，PDE系列都将成为您征战半导体精密制造的“终极武器”！
