多维科技TMR134x磁开关传感器芯片在液位测量中的应用
来源：多维科技
发布时间：2025-07-02
阅读量：2
在工业自动化、能源计量、汽车电子及消费电子等领域，液位测量有着非常广泛的应用，并在智能设备使用中起着至关重要的作用。传统的测量技术因结构和性能局限，难以满足现代高精度、高稳定性、长寿命的需求。多维科技（Dowaytech） TMR134x 磁开关传感器芯片应运而生，为液位测量提供了稳定的解决方案。
超低功耗（1.5 μA）：全时供电模式下静态电流仅为1.5 μA。
全极磁检测 ：对 N 极和 S 极磁场均有响应，磁浮子安装无需极性校准，简化系统设计与安装。
高频响应（1 kHz）：实时反馈液位动态，适用于化工反应等液位快速波动场景，避免传统传感器因响应延迟导致的漏检。
宽工作电压（1.8V ~ 5.5V）：适应不同电源环境，降低系统成本。
宽温稳定性（-40°C ~ 125°C）：温漂误差<±1%，极端环境下仍保持高精度。
低导通电阻（＜1Ω）：较小的导通电阻，降低其对外部电阻回路的影响。
抗干扰性强 ：有效抵御工业现场电磁干扰，确保复杂环境下测量准确。

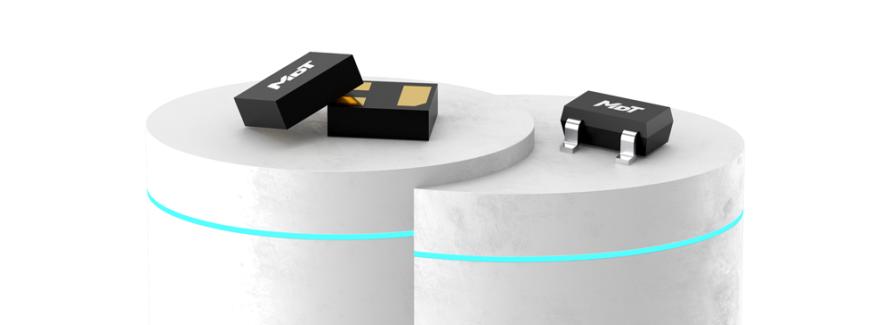

图1 TMR134x（LGA3L / SOT23-3）
液位测量应用设计指南
1、 开关电阻网络设计 ：将多个TMR134x芯片组成电阻回路，沿容器高度分布，等效电阻梯度线性变化，实现液位精确计算，可用于大型工业储罐，支持多点连续测量。

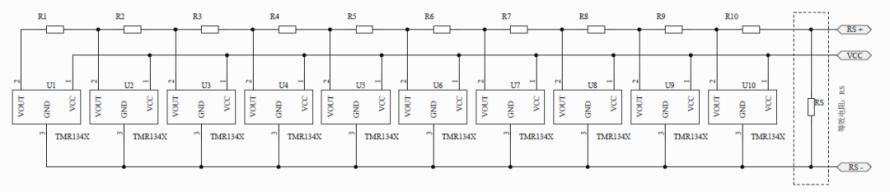

图2 原理图
图3 PCB示意图
当TMR134x芯片感应磁场导通时，根据电阻串并联原理，电阻回路将会经过TMR134x返回。如图2所示，Rs是电阻回路的等效电阻。
如果同时导通多个TMR134x芯片，电阻回路将会经过最前端的开关芯片TMR134x返回。
电路回路中串联的电阻推荐使用参数：10Ω。可以根据实际的使用需求设计参数。
随着不同位置的TMR134x的开启，等效电阻Rs成梯度式线性变化，如图4所示：

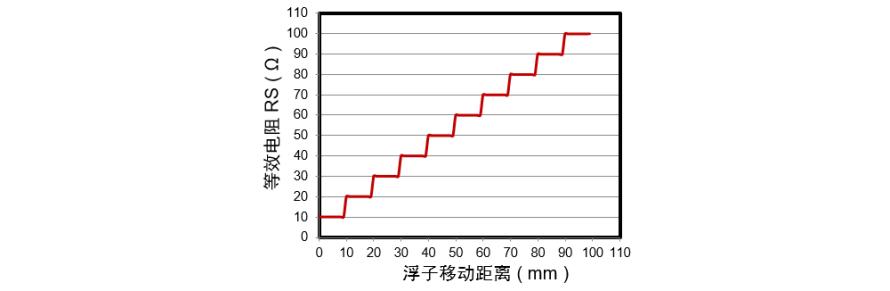

图4 电阻输出的位置曲线图
2、 穿心与磁路设计 ：针对不同磁场强度优化磁路，确保芯片导通无断点，适用于化工等复杂磁场环境。

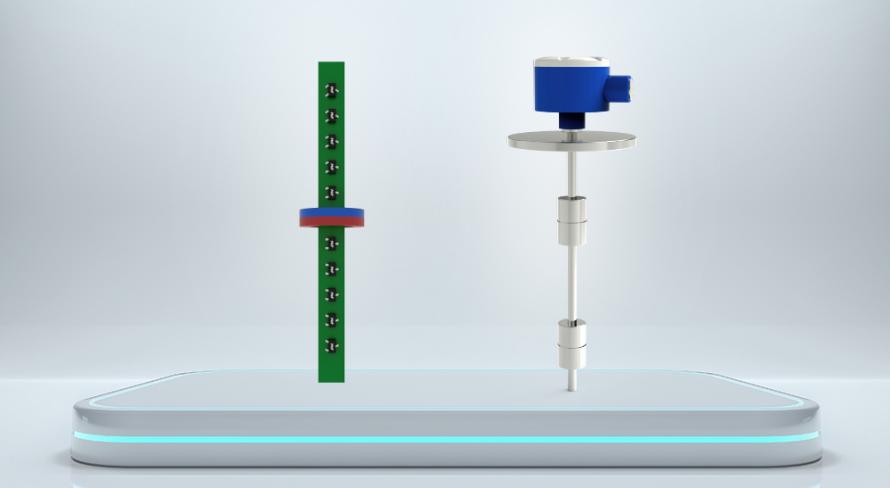

图5 穿心式磁浮子结构
3、 边磁与磁路设计 ：磁翻板应用需求，保证各位置芯片导通，拓展特殊结构液位测量设备应用。

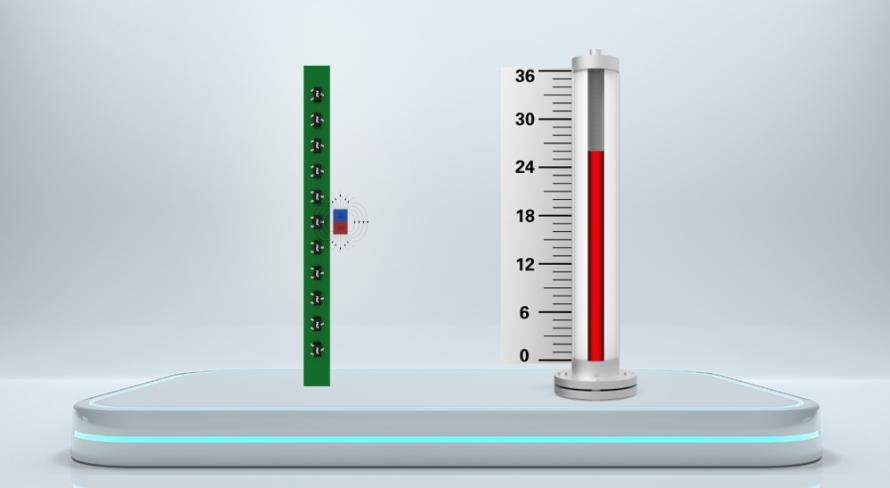

图6 边磁式磁浮子结构
多维科技 TMR134x 系列磁开关传感器芯片在液位测量领域已深耕超 5年，液位检测技术方案已通过严苛场景验证，技术成熟度与市场占有率稳居行业前列，并通过了 AEC-Q100认证，满足全球主流市场准入要求。目前已服务过全球多家企业客户，成为工业、汽车、消费电子等领域高精度液位检测的首选方案。
