ML100 聚焦型光电传感器，轻松应对PCB生产检测难题

来源：倍加福

作者：-

发布时间：2025-05-15

阅读量：0

应用挑战

印刷电路板（PCB）行业，无疑是电子行业的核心支柱。如今，几乎所有的电子产品都离不开 PCB 的身影，正是它上面的铜线，将各种零部件紧密地连接在一起。

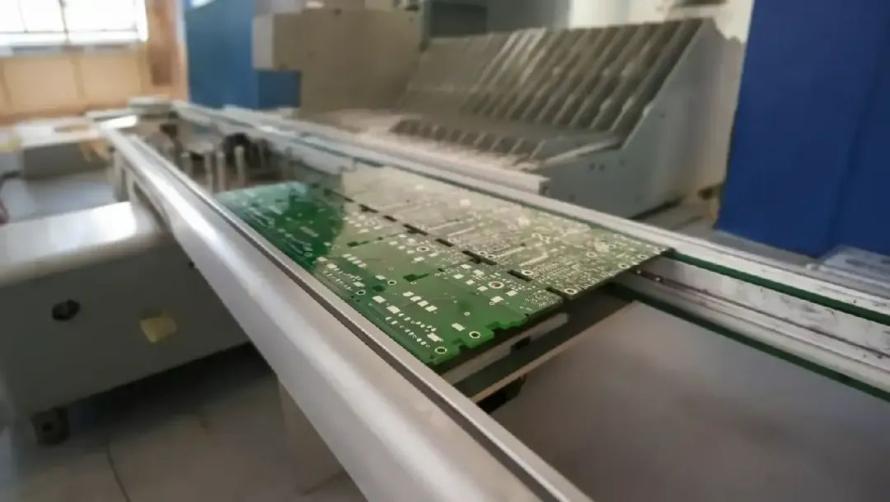

在 PCB 的生产过程中，众多类型的机器协同运作，完成对 PCB 的处理和运输。这些机器涵盖了输送机、堆栈设备、打标机以及上下料装置等。而为了确保生产流程的顺畅与高效，对 PCB 的可靠检测贯穿整个生产过程，其目的是确定 PCB 的位置，以便进行下一步的加工。

检测难点

PCB 检测绝非易事，其首要难题在于 PCB 表面的多样性：颜色、纹理和反射率各不相同，从哑光到反光。更棘手的是，PCB 上的孔洞、凹槽以及高反光背景，都给检测带来了重重干扰。

除此之外，检测任务还包括识别 PCB 上的元件，以及准确定位 PCB 边缘，以确定其确切的停止位置。而且，由于安装空间有限，用于 PCB 检测的传感器必须体积小巧，这样才能便捷快速地集成到机器中。

解决方案

ML100 聚焦型光电传感器凭借其优势，成为了 PCB 检测应用的优选解决方案。

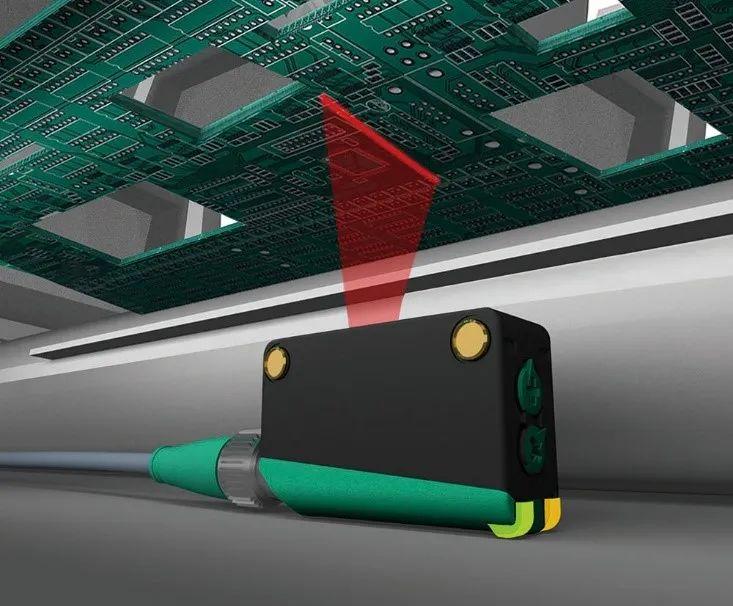

首先，该传感器提供的是一个细长光斑，即便光斑部分照射到 PCB 上的孔洞或凹槽导致没有反射光，传感器仍能稳定检测到 PCB。这是因为光斑的其余部分仍能照射到 PCB 表面，确保检测的可靠性。

其次，传感器的狭长且清晰的光斑能够准确定位 PCB 的停止位置。

此外，凭借其超卓的光学性能，该传感器能够可靠地检测各种颜色和纹理的 PCB，轻松应对复杂的检测环境。

产品优势

一款杰出的产品，不仅硬件设计要出色，软件算法同样至关重要。

在 PCB 生产车间，复杂的灯光环境常常会对普通光电开关的性能造成干扰。而这款长光斑产品凭借其内置的优化算法，轻松应对这些挑战。它通过增加滤波深度，有效减少随机性干扰；同时，发射器采用伪随机脉冲技术，能够抵御固定频率照明灯光的干扰。这些细节设计，让产品在实际应用中表现更加稳定可靠。

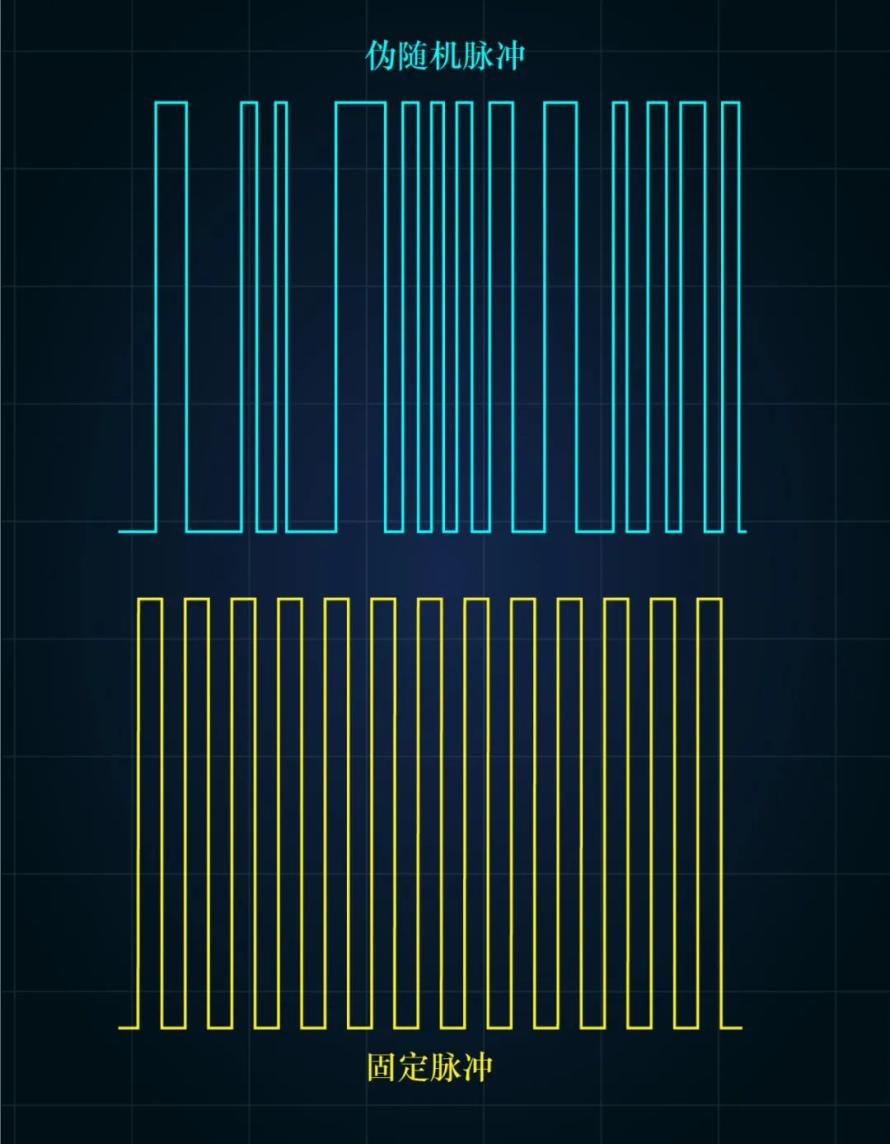

示例伪随机脉冲、固定脉冲对比

传感器在 PCB 检测中表现突出，主要得益于其狭长的光斑形状以及杰出的软件算法。在实际应用中，当 PCB 进入光斑范围时，无论其表面是否存在孔洞或凹槽，传感器都能实现稳定可靠的检测。同时，它还能有效抵御照明灯光的干扰，确保检测过程的准确性和稳定性。

ML100-8-HGU 聚焦型光电传感器

产品特性

亮点
