享受轻松组装的乐趣 - SurfIND系列共模扼流圈

来源：TDK

作者：-

发布时间：2025-05-13

阅读量：2

⚡️🚀 SurfIND系列共模扼流圈简介：

高性能、紧凑型、表面贴装解决方案，适用于大电流应用！

新款 EPCOS SurfIND 系列为您带来新型的 SMD 共模扼流圈，专为高电流（高达 36 A）和高温设计。

无论您是在通信、工业驱动还是其他高度受限的电源转换系统中，这些扼流圈都能有效过滤共模噪声，同时提供：

✅ 兼容回流焊接，便于无缝集成。

✅ 扁平设计，高度仅为 20.7 mm 或 22.3 mm。

✅ 温度耐受性高达 +70°C，甚至在冷却情况下更高！

了解 SurfIND 如何帮助优化您的设计：

🔹 符合行业标准（IEC/EN 60938-2）

🔹 可靠的噪声抑制，适用于苛刻的应用

🔹 智能功能，如自引导的 SMD 端子，便于组装

该新系列元件是一款电流补偿型环形磁芯双扼流圈（订购代码：B82725S2*A/B），支持大电流和表面贴装，专为偏好使用回流焊接（如电信设备中的夹层式封装、工业驱动设备等）但需要大电流共模扼流圈（通常较大较重）的用户而设计。新系列元件为这些用户提供了一种表面贴装 (SMD) 解决方案，能在+70°C的温度下针对额定电流范围为24 A到36 A的共模噪声进行滤波。该元件顶部还能直接用作散热器接口，因此能轻松实施额外冷却以支持更大的电流。

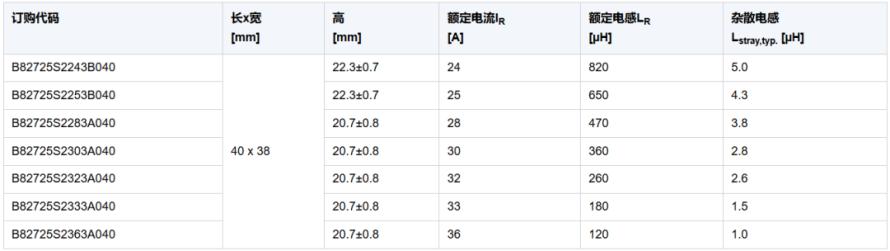

该系列元件有七个感值型号可供选择，适合最高电压为250 VAC的应用，覆盖120 µH到820 µH的标称电感值范围，漏感最大为标称电感值的1%，还能有效抑制差模噪声。所有元件均符合IEC/EN 60938-2标准，具有紧凑的封装尺寸，为40 x 38 mm（长 x 宽）。其中A型元件的高度为20.7 mm，B元件的高度为22.3 mm。元件的典型电阻范围为0.78 mΩ 到 2.21 mΩ，并且在额定电流和+20°C的直流偏置条件下，电感值降额＜10%。

SurfIND系列扼流圈安装在塑料底板上，并采用环氧树脂涂覆铁氧体磁芯以便和绕组相互绝缘。塑料底板和环氧涂层的材料均通过UL 94 V-0认证。元件采用特殊的接线设计，无需使用粘合剂，同时自引脚SMD引线可确保轻松回流焊焊接到PCB板。
