磁性角度的原理

磁性角度的原理基于磁场的变化来测量或检测位置、‌速度或角度

磁场感应:‌磁性角度编码器中的磁根据磁场的变化来感应外界的运动。‌通常,‌一个固定的磁场源被放置在编码器的一侧,‌而移动的磁场载体则被放置在另一侧。‌当载体发生运动时,‌它会引起磁场的变化。

磁场变化检测:‌磁通过测量磁场的变化来确定运动的位置或角度。‌传感器中的磁敏感元件(‌如霍尔元件)‌会对磁场变化做出响应,‌产生相应的电信号。

电信号解码:‌解码电路会接收磁传感器生成的电信号,‌并将其转化为数字信号或模拟输出。‌解码电路根据磁场的变化频率和幅度来解析信号,‌进而确定位置或角度的数值。

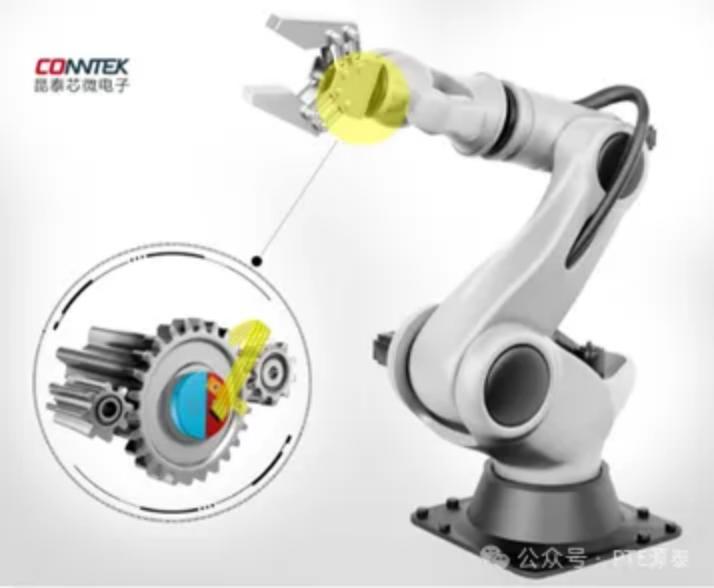

解决方案 | 昆泰芯磁性角度编码器产品应用1

昆泰芯磁性角度编码器的分类

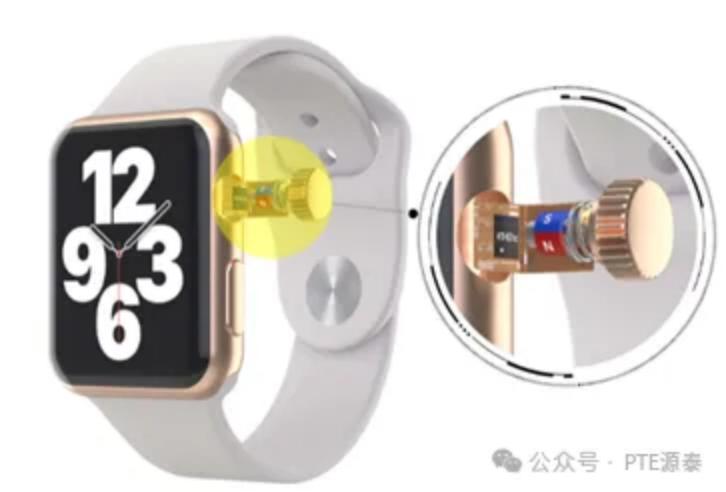

3D磁角度传感器:‌昆泰芯KTH5701是一款数字输出型三轴线性芯片,可以测量XYZ三个方向的磁场分量,能实现+/-1°以内的角度检测精度。‌可以提取待测物体(磁铁)的运动信息,适用于摇杆、旋钮、位移测量等应用场景。

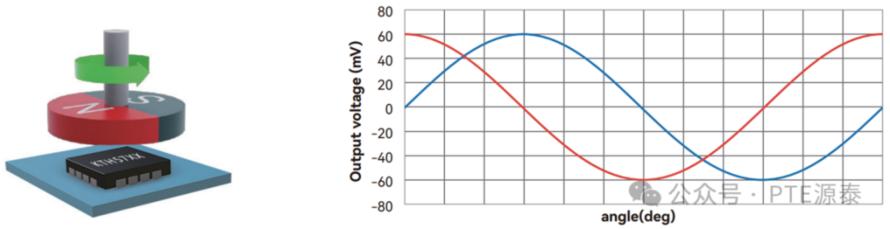

高速高分辨率磁编码角度传感器:昆泰芯KTH78xx系列是一种16位分辨率高精度低延时霍尔绝对角度编码器,可以测量XY两个方向的平面磁场分量。该传感器支持四线制SPI绝对角度输出(CRC输出校验可选),两线制SSI绝对角度输出,可编程4-4096步/圈ABZ增量输出,可编程1-8对极UVW增量输出,PWM占空比角度输出。该系列芯片INL误差低至±0.35°,噪声低至0.007°,系统延时为1us且系统内部做了延时补偿。适用于角度控制、绝对角度、无刷直流电机、步进闭环、电梯、 屏蔽门、AGV搬运等多种场合。

解决方案 | 昆泰芯磁性角度编码器产品应用2
解决方案 | 昆泰芯磁性角度编码器产品应用3

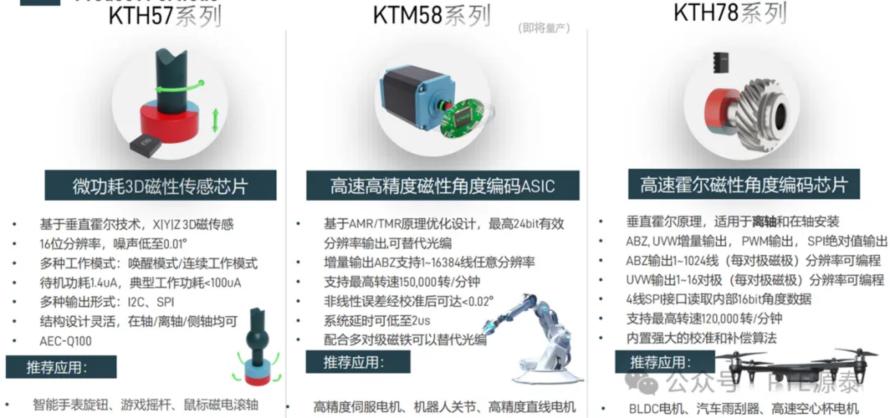

昆泰芯磁性角度编码器产品介绍

解决方案 | 昆泰芯磁性角度编码器产品应用4
