行业应用丨基于光谱共焦技术的透明胶水检测

来源:海伯森

作者:-

发布时间:2024-10-25

阅读量:6

一、检测背景

透明胶水作为一种常见的粘合剂,不仅提高了产品的组装效率,也因其透明性而满足了产品外观的美观要求。它在工业生产中扮演着重要角色,被广泛应用于电子产品组装、制造、、家具制造、建筑行业以及日常消费品的生产等多个领域。



二、行业难题

然而,由于胶水的特点是透明(透光),传统的视觉检测方法难以直接观察和评估其点胶质量、分布均匀性、以及是否存在缺陷等问题。因此,如何实现对透明胶水的高精度检测,成为了一个亟待解决的问题。



三、解决方案

为了克服传统检测方法的局限性,3D视觉光谱共焦技术应运而生。这一技术通过结合光谱学和光学的先进原理,能够实现对物体表面形貌和材质特征的精确测量。在透明胶水检测领域,3D视觉光谱共焦技术展现出了独特的优势。



四、实测案例

1-检测需求

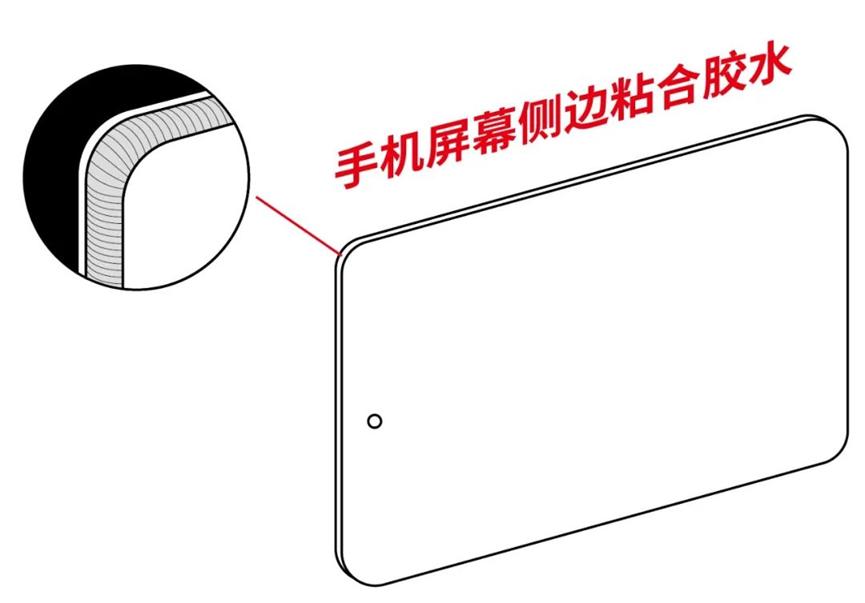

通过使用3D视觉检测等技术,扫描手机屏幕侧边粘合胶水轮廓,识别胶水表面缺陷,以及对透明胶水轮廓进行系统的数据分析,检测出涂胶胶水厚度数据,从而提高生产效率和生产质量。

行业应用丨基于光谱共焦技术的透明胶水检测1

2-测试

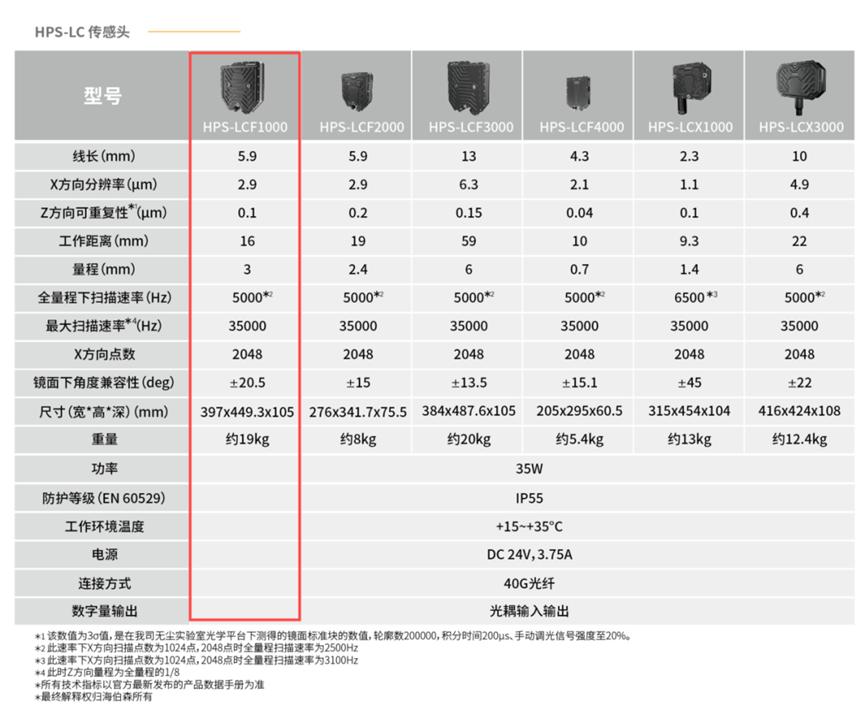

作为国内领先的高端智能企业,海伯森自主研发的3D线HPS-LCF系列和HPS-LCX系列,为透明胶水的检测提供了强有力的技术支持。

行业应用丨基于光谱共焦技术的透明胶水检测2

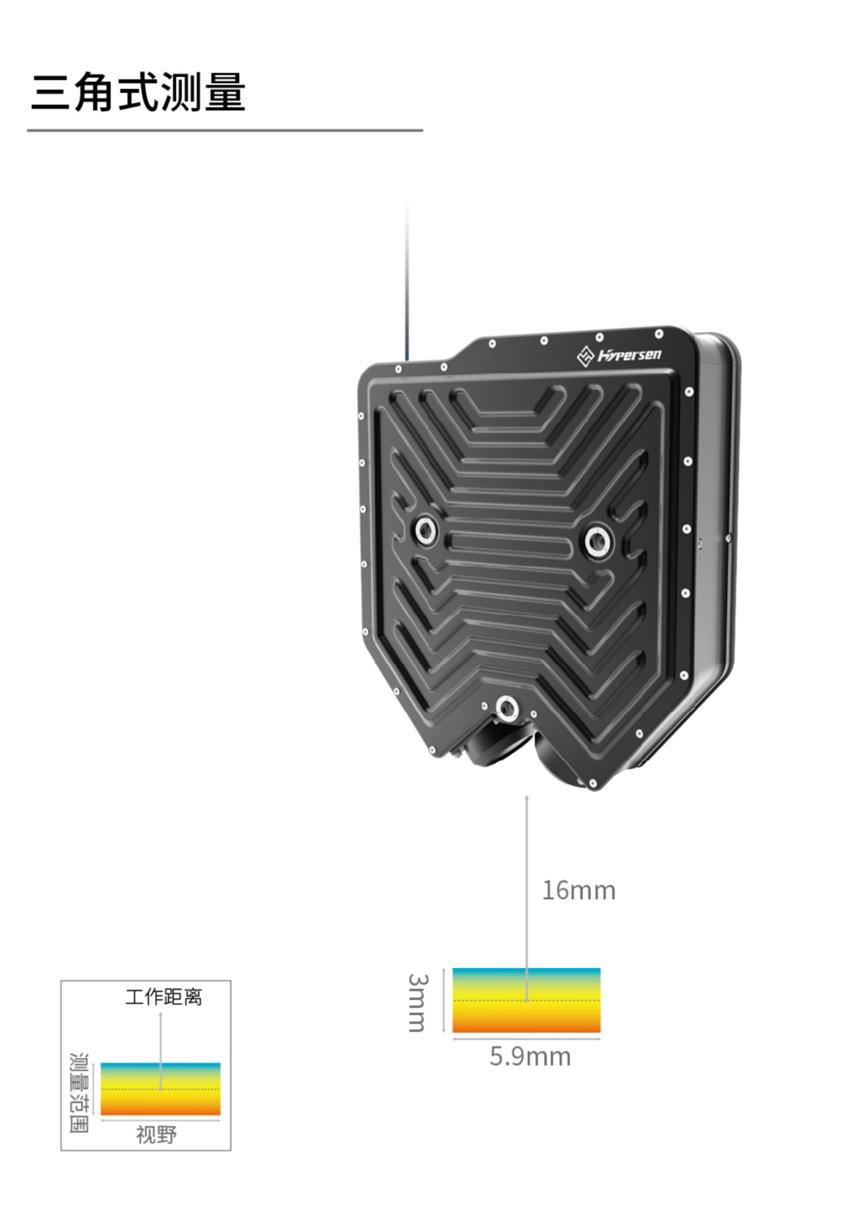

HPS-LCF1000采用光谱共焦原理,通过测量光线从光源到物体表面再反射到传感器的时间或角度变化,计算出物体表面的三维形貌。其5.9mm线长、3mm量程、2048点/线扫描密度以及0.1μm Z轴重复精度,确保了测量结果的精确性。此外,该传感器还能有效应对透明、镜面、高反光等所有材质表面的检测需求,解决了传统检测方式在透明胶水检测中的难题。

行业应用丨基于光谱共焦技术的透明胶水检测3

3-检测原理

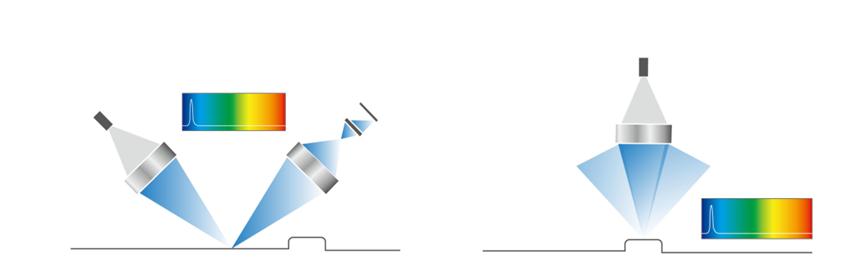

光谱共焦测量通过使用特殊透镜,延长不同颜色光的焦点光晕范围,形成特殊放大色差,使其根据不同的被测物体到透镜的距离,会对应一个精确波长的光聚焦到被测物体上。通过测量反射光的波长,就可以得到被测物体到透镜的精确距离。

行业应用丨基于光谱共焦技术的透明胶水检测4

反射光的光强不会影响测量结果。这意味着,无论有多少反射光从被测物体反射回来,测量的距离结果可能是不变的。因为反射光的光强仅仅取决于反射物体的反光程度。因此,采用海伯森的3D线,即使被测物体是强吸光材料,如黑色橡胶;或者是透明材料,如玻璃或者液体,都可以进行正常可靠的测量。



4-测试方案

行业应用丨基于光谱共焦技术的透明胶水检测5
行业应用丨基于光谱共焦技术的透明胶水检测6

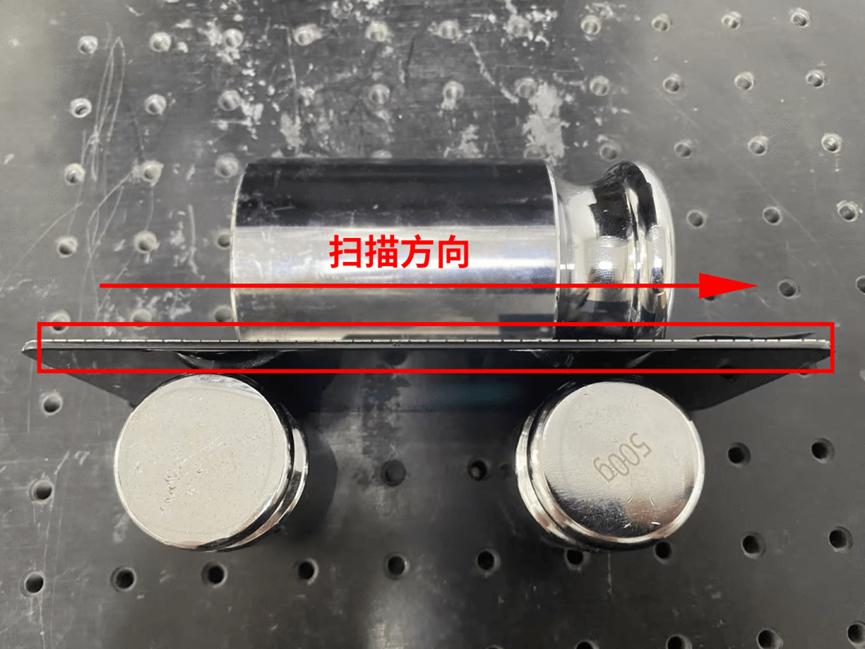

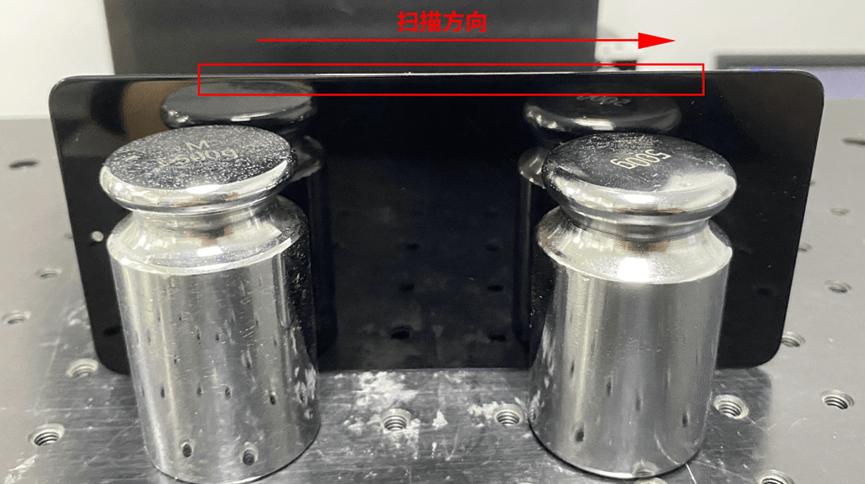

将样品放在测试机台摆放好测试最佳位置和角度,通过触发扫描得出其轮廓。由扫描效果可以看出,倾斜一定角度能够得到比较完整的轮廓。对扫描出的3D图像进行计算处理可准确得到胶水、胶水下玻璃相关数据以及缺陷信息。

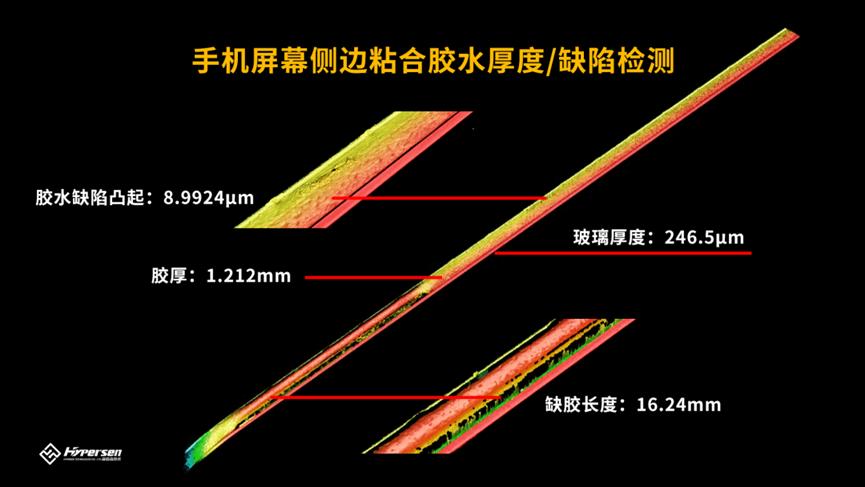

5-测试结果

行业应用丨基于光谱共焦技术的透明胶水检测7

通过采用HPS-LCF1000对样品进行检测,可以获取以上信息。



五、技术应用

融合3D视觉光谱共焦技术的透明胶水检测解决方案是一种高效、精确的检测手段。它能够有效解决传统检测方法的局限性,提高透明胶水检测的精度和效率。该透明胶水检测解决方案已广泛应用于电子、、医疗和科研等多个领域。在电子行业中,它确保了电路板、显示屏等部件的封装和固定质量;在汽车行业中,它提高了车身零部件的粘接和密封性能。随着技术的不断进步和应用的不断拓展,该解决方案将在更多领域发挥其独特作用,推动相关行业的持续发展和创新。
