用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)

来源:ROHM

作者:吉田

发布时间:2023-3-1

阅读量:9

随着居家办公的时间越来越多,我想创造一个让人更加舒适地享受居家时光的环境,创作一个有助于我在家工作或做事的设备。



您可能也注意到了,在家办公时,很容易一坐就是很长时间,或者过于专注于工作而无法注意房间环境,甚至导致工作效率下降。在这里,我想为大家介绍一种能够用各种 检测 您工作台周围的环境、并使其与Raspberry  Pi 联动将空间环境可视化、可以自动营造舒适空间的设备。



用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)1


本部分的流程

使用Raspberry Pi和让您的家中或房间内更舒适

什么是 罗姆 的“Sens or Medal”?

用SensorMedal来测量值

本项目所需部件和所学知识

总结



1.      使用Raspberry Pi和传感器让您的家中或房间内更舒适



现在,让我们列举一下在家办公或做事时,都有哪些事情让您觉得“要是能自动搞定就好了(要是有这些功能就好了)”。然后尝试写下它们的改进方法。

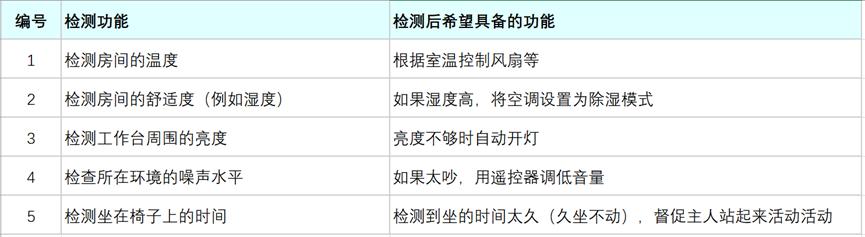

我暂且列出了以下项目:



用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)2


竟然列出了这么多项目!现在,让我们想想应该设计一种什么样的机制来完成这些任务,比如用什么传感器测量这些项目,然后用Raspberry Pi分析,并让各种 硬件 来协助执行这些任务。用什么样的组合能实现这些目标呢?想想就让人兴奋!



2.      什么是罗姆的“SensorMedal”?

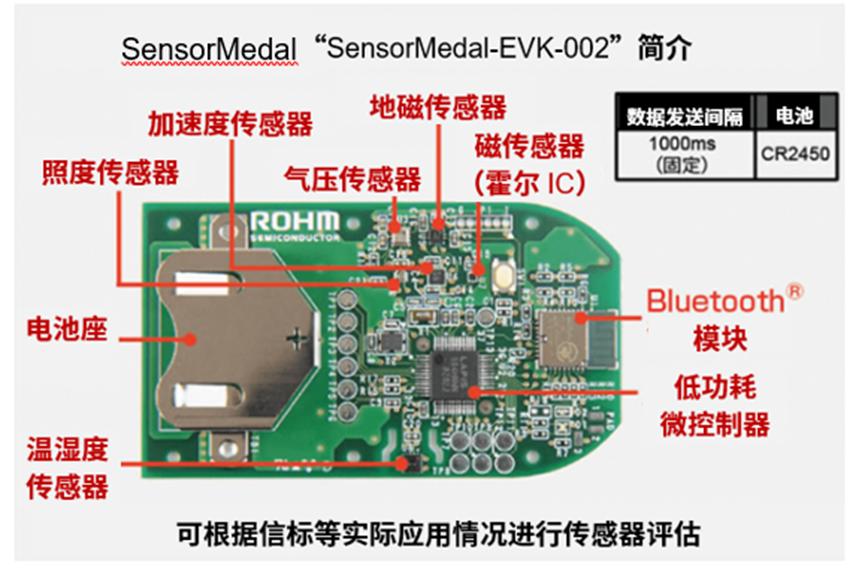

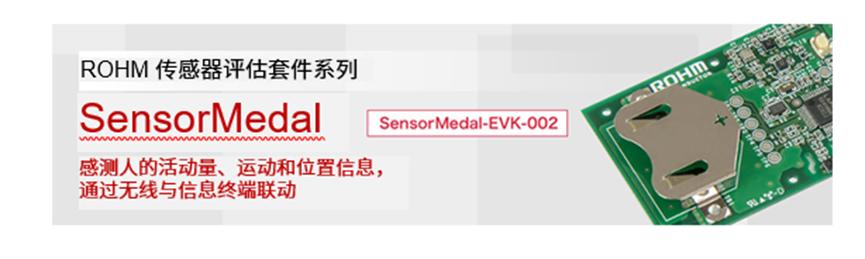

在检测房间环境方面,比如前面提到的温湿度和亮度等,实际上可以用罗姆的传感器来测量。在罗姆的传感器中,有一款名为“SensorMedal(SensorMedal-EVK-002)”的 产品 ,它使用纽扣电池即可驱动,便携,体型小巧却集成了多种传感器。


用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)3


这个“SensorMedal”是一款传感器评估套件,集成了BLE模块和温湿度、照度、加速度等6种传感器,还配有低功耗 微控制器 ,使用1枚纽扣电池即可驱动几个月。



将其安装在房间中,可以让它测量环境,还可以通过连接Raspberry Pi和 蓝牙 赋予其多种功能。


用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)4


具体而言,是将以下规格的传感器都集成在一块小小的电路板上了。

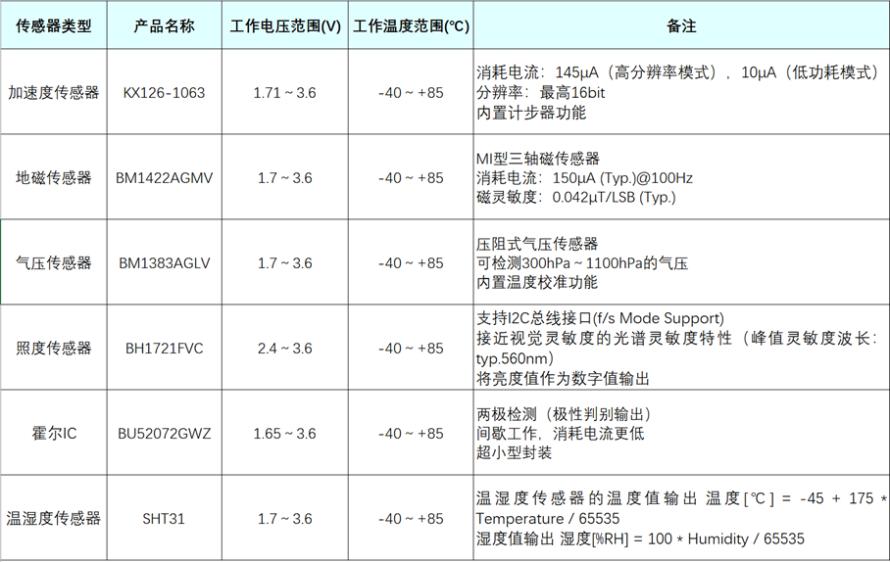

传感器



用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)5

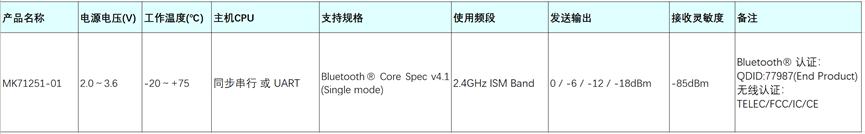

Bluetooth® 模块



用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)6


低功耗微控制器



用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)7


这次,我们将使用SensorMedal中的(SHT31)和照度传感器(BH1721FVC)



3. 用SensorMedal来测量值



在使用Raspberry Pi等工具创作 电子 作品之前,让我们先连接 智能手机 和SensorMedal,确认一下传感器是否正常工作。使用 智能 手机 的应用程序可以立即测量数据,很简单!



在这份用户指南中提供了SensorMedal的使用方法,我们根据这份 资料 来使用传感器吧!

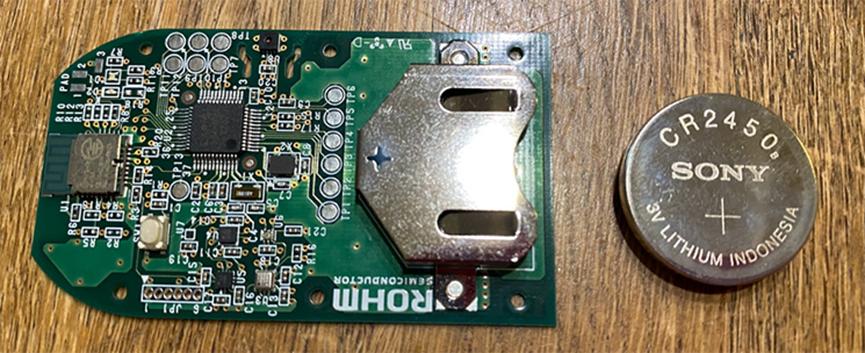

首先,将电池插入SensorMedal并启动它。电池是一种稍大的纽扣电池,名为“CR2450”。将电池正极朝上插入SensorMedal中。



用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)8

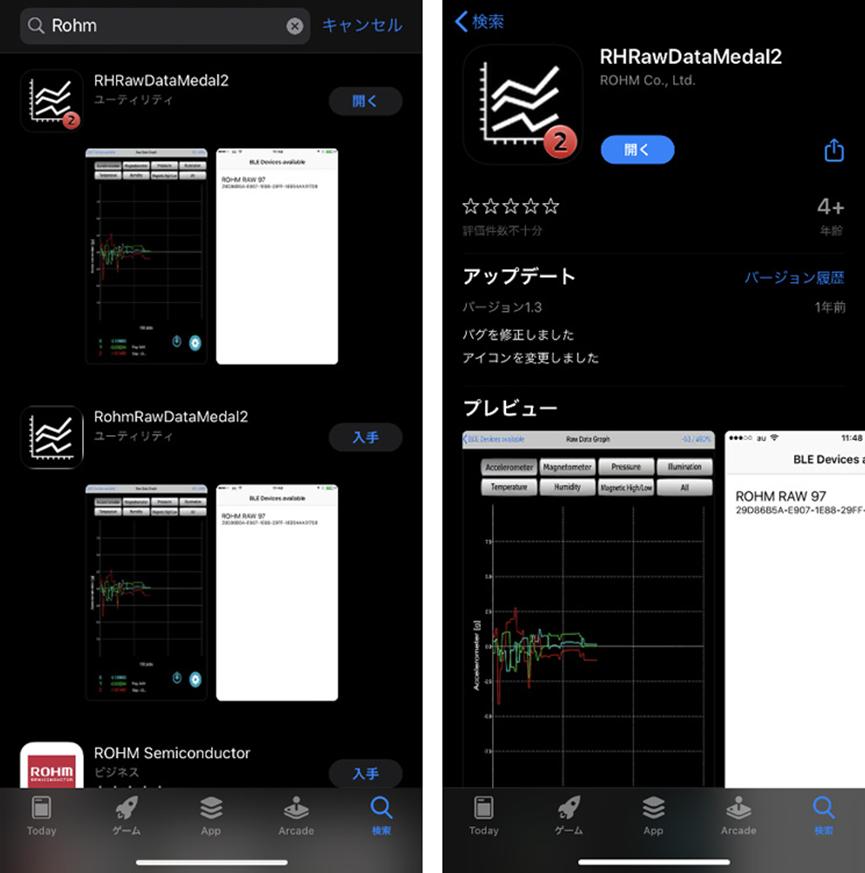

然后,准备智能手机( iOS  或  Android 系统)。我使用的是 iPhone 。在App Store(应用商店)中搜索“ROHM”,找到应用程序“RHRawDataM eda l2”,安装在您的智能手机上。也可以通过
这个链接直接打开应用程序下载界面。



用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)9

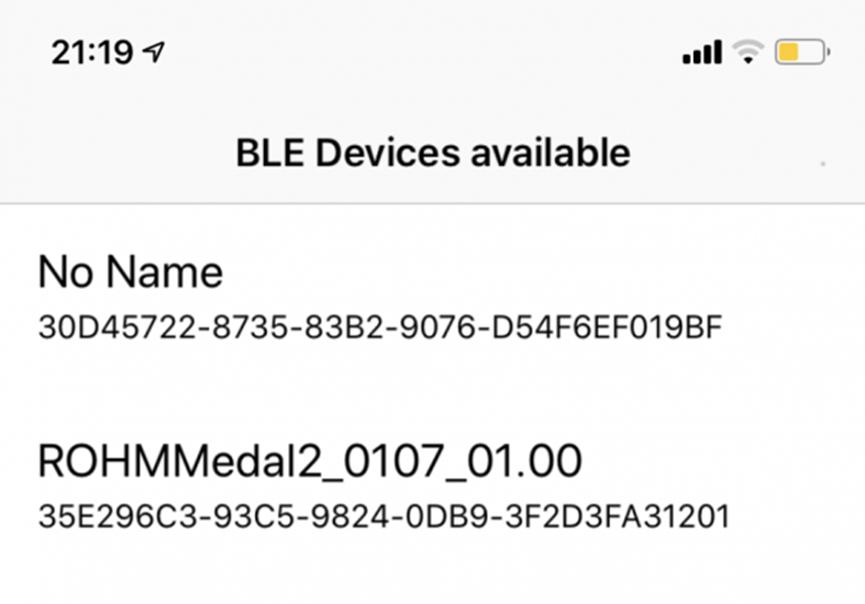

打开已安装的应用程序。如果SensorMedal已经通电,那么您会看到类似“ROHM Medal2_xxxx”字样。



用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)10

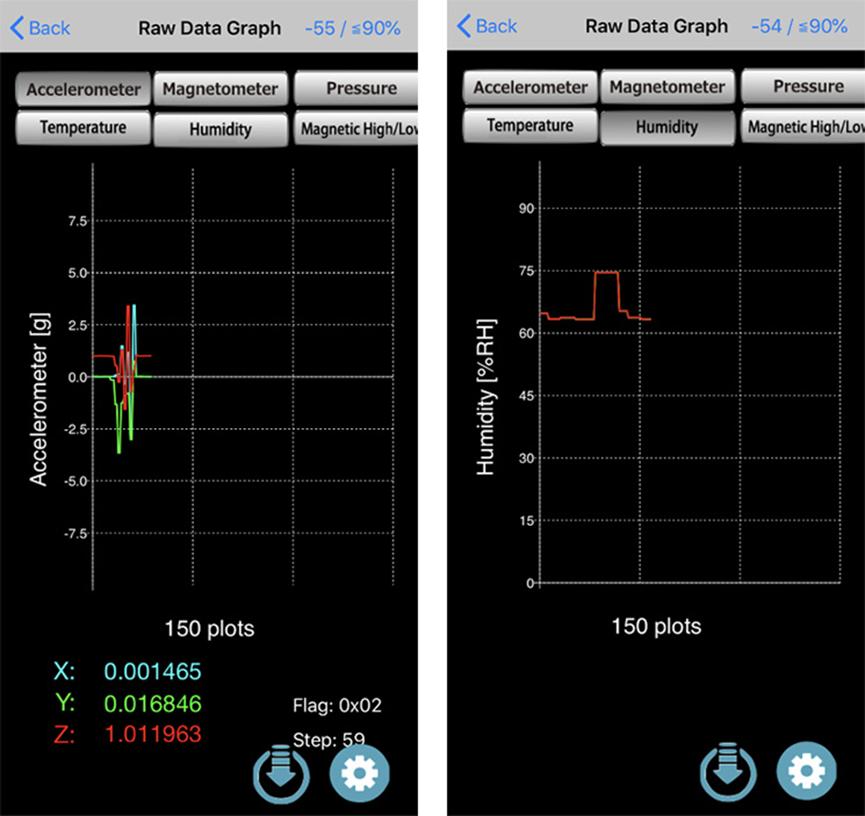

选择并下拉刷新信息。然后会出现如下图所示的画面,稍等片刻,便可以看到传感器正在测量数据。当点击顶部的选项卡时,将会以图表的形式显示加速度、温度、湿度、照度等信息。



用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)11


左图:测量并显示加速度
右图:测量并显示湿度



现在,可以确认SensorMedal已经启动并且是能够测量数据的。是不是很简单?获取各种数据并不难!当我们再将其与Raspberry Pi连接起来尝试操作其他硬件时,那么电子作品的创作范围就更大了!



4.本项目所需部件和所学知识

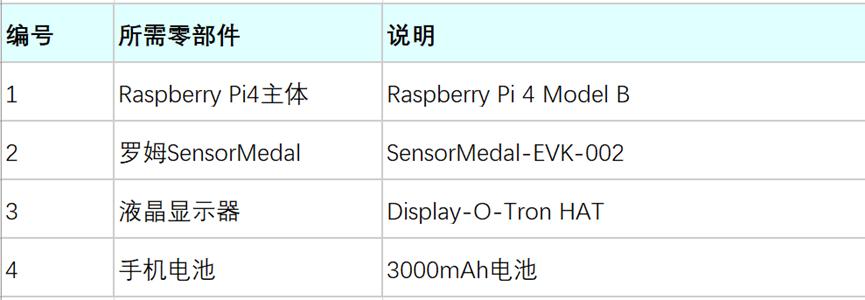

接下来,包括上述SensorMedal在内,我们来准备一下能够检测家中或房间内环境、并创造舒适环境的设备所需的零部件。这次我准备的用品清单如下:



用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)12
用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)13

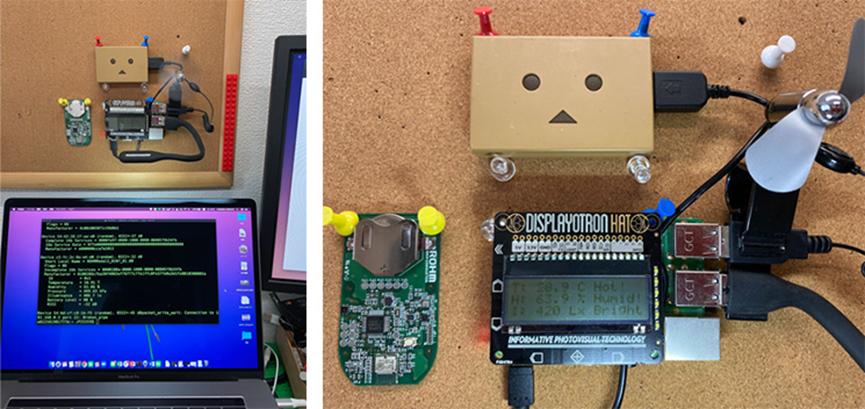

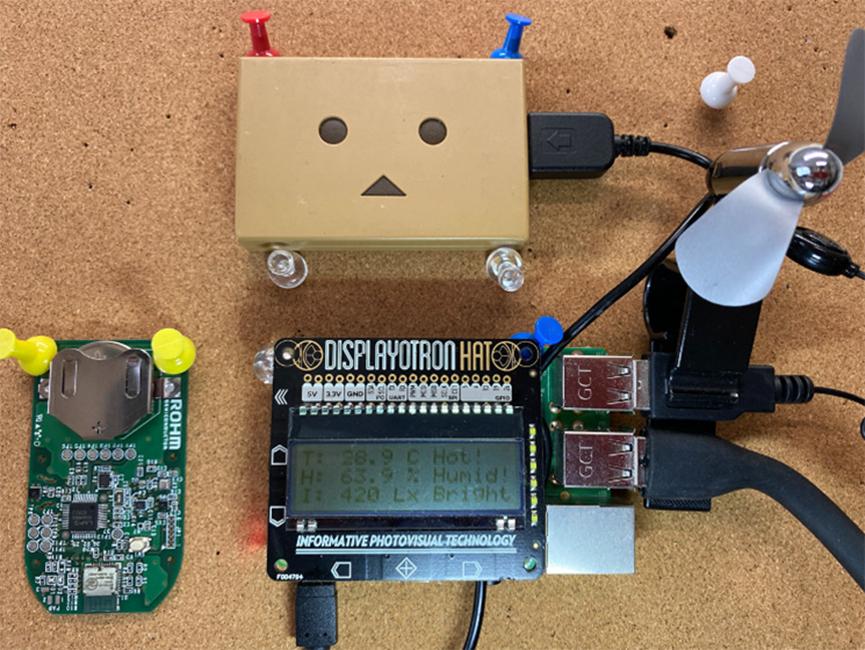

罗姆SensorMedal(左侧绿色)以及带有液晶Raspberry Pi、风扇、灯和电池连接好的照片

通过制作这款设备,您可以学到的关于传感器和硬件的知识如下:



用Raspberry Pi和传感器制作“可自动营造舒适空间的装置”(一)14


5. 总结



如果您有很多机会在家办公或做事,是不是也常常渴望有一台设备能让您工作台周围的环境更舒适呢?


这次,我们将制作一款设备,让它通过使用SensorMedal和Raspberry Pi测量工作环境并对环境进行优化,自动创造一个舒适的空间。



说起工作台周围的环境,我认为至少包括亮度、室温、湿度等因素。而使用罗姆的传感器,可以轻松地测量这些项目,还可以根据测量结果操作和控制与之连接的硬件。当然,除了这个案例以外,您还可以尝试设计其他能够让您的工作环境更舒适的设备。



在第二部分中,我们将进入设备的实际制作阶段。
