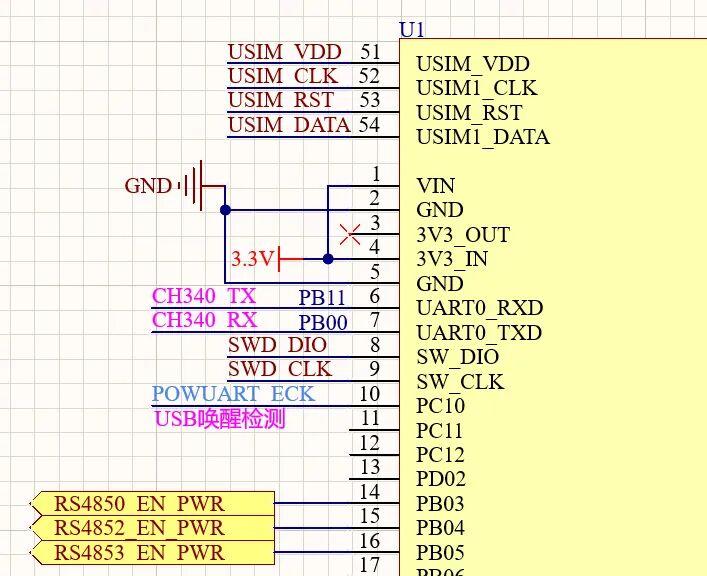

在硬件设计领域，原理图元件是否应完整标注所有复用功能，一直是工程师们争论的焦点。

这一问题的核心在于效率与质量、个人习惯与团队协作之间的权衡。以下结合行业实践和技术趋势，梳理不同观点并提出建议。

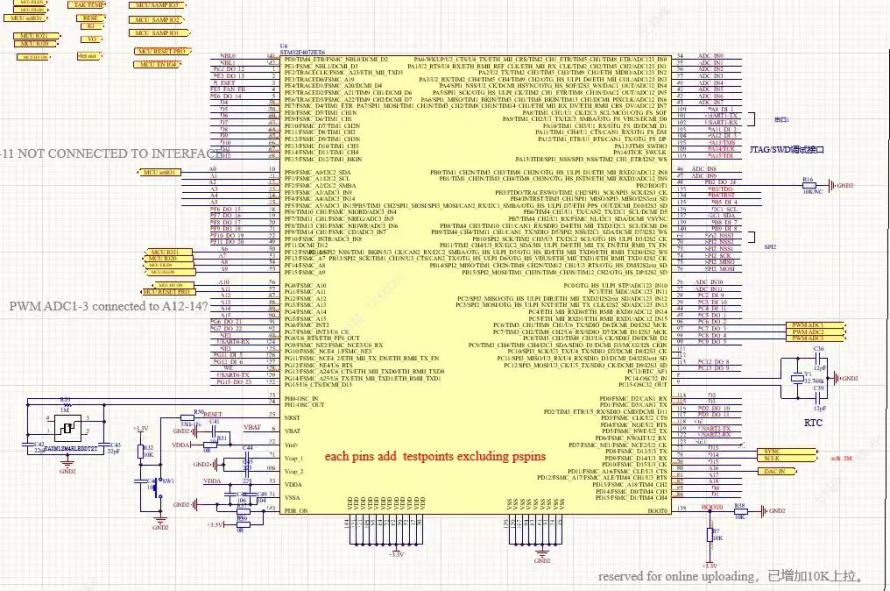

一、支持“全功能标注”的观点

1.提升设计效率，减少重复劳动

对于复杂元件（如多引脚MCU），完整标注引脚功能可避免反复查阅数据手册，尤其在项目紧急时显著节省时间。例如，通过预置复用功能描述，工程师可直接调用模块化电路，减少重复设计。此外，部分工具（如KiCad）支持模块化复用功能保存与调用，进一步优化流程。

2.降低团队协作门槛

若元件功能标注清晰，新成员或外部协作者无需深入理解原理即可快速上手，减少沟通成本。例如，电源模块、通信接口等标准化电路的复用，可通过完整注释实现“即插即用”。

3.应对复杂系统的挑战

在SoC或大规模FPGA设计中，引脚复用功能复杂且数量庞大，标注所有功能可避免后期因引脚冲突导致的返工。例如，混合信号系统中模拟与数字引脚的复用需严格标注，否则可能引发信号干扰。

二、反对“全功能标注”的观点

1.时间成本与设计质量难以兼顾

完整标注复用功能需耗费大量时间，尤其是封装复杂或功能多样的元件。例如，一个几百个引脚的芯片完整标注出所有复用功能，可能单个封装设计就要耗时1-2小时，影响项目进度。

2.增加维护与修改风险

过度依赖预置标注可能掩盖设计意图。例如，若复用模块的引脚功能未随设计迭代更新，可能导致后续布局布线错误。

3.标准化与灵活性之间的矛盾

不同项目对同一元件的需求可能差异较大。例如，电源模块在低功耗设备中需强调静态电流，而在高功率场景中需突出散热能力。过度固化标注可能限制设计灵活性。

三、折中方案与工具支持

1.分层标注与模块化设计

· 核心功能必标：如电源极性、关键信号方向等必须标注。
· 可选功能按需标注：复用功能通过注释或文档说明，而非全部堆砌在原理图上。
· 利用工具自动化：EDA工具（如Synopsys的AI辅助设计）可自动生成复用模块注释，减少人工干预。

2.建立企业级元件库规范

统一元件库管理（如Altium Designer的集成库）可确保符号、封装与功能描述的严格对应，降低复用错误率。同时，通过版本控制工具管理模块化电路，实现高效复用与更新。

3.文档与注释的平衡策略

· 内部项目：简化标注，依赖团队共享文档解释复杂功能。
· 交付项目：提供详细注释与设计说明，便于客户理解与维护。

四、结论

原理图元件的复用功能标注需根据项目阶段、团队规模和交付对象灵活调整：

· 快速原型开发：优先保证核心功能标注，复用模块通过工具快速调用。

· 量产或交付项目：完善注释与文档，结合模块化设计提升可维护性。

· 团队协作场景：建立统一元件库规范，平衡效率与质量。

最终，工具（如EDA软件的自动化功能）与流程优化（如模块化设计）的结合，才是解决这一争议的关键。
