PCB 上串个小电阻，居然有这么大作用？
来源：凡亿PCB
发布时间：2025-09-10
阅读量：8
做 PCB 设计的朋友，肯定见过有些信号线上串着个电阻吧？这不起眼的小零件，到底是干嘛的？今天就用最直白的话给你讲清楚，看完你就懂了～

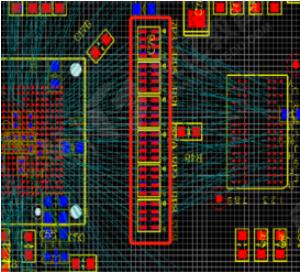

就拿常见的例子来说，CPU 和 DDR 颗粒连接的数据线，每根线上都串了个电阻。这电阻的核心作用，就是让信号更 “听话”，防止它乱跑 —— 专业点说叫 “阻抗匹配”，能避免信号反射。
光说原理太枯燥，咱们用仿真软件实际看看效果，一目了然～

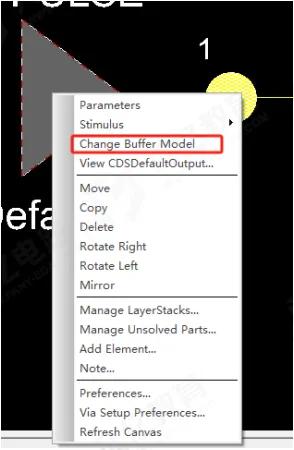

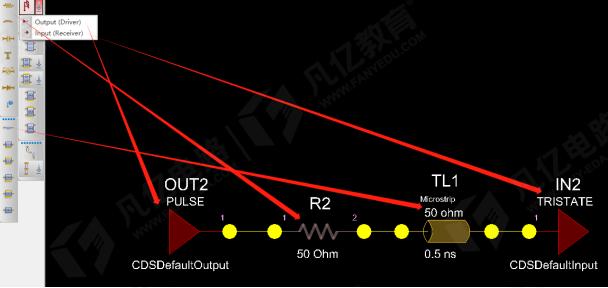

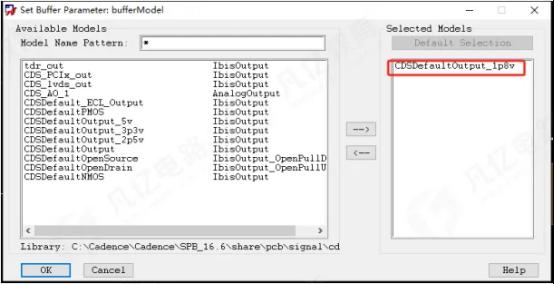

第一步，先搭建一个链路模型，把传输线的阻抗设为常用的 50 欧姆，再把发送端（tx）和接收端（rx）换成 1.8V 的高速模型，这样才能模拟真实的信号传输场景。

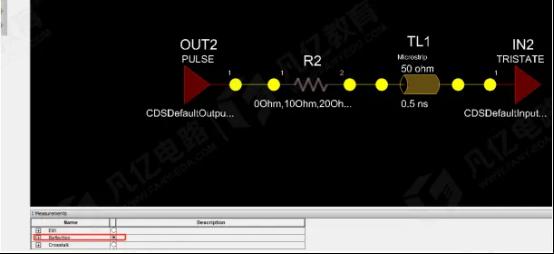

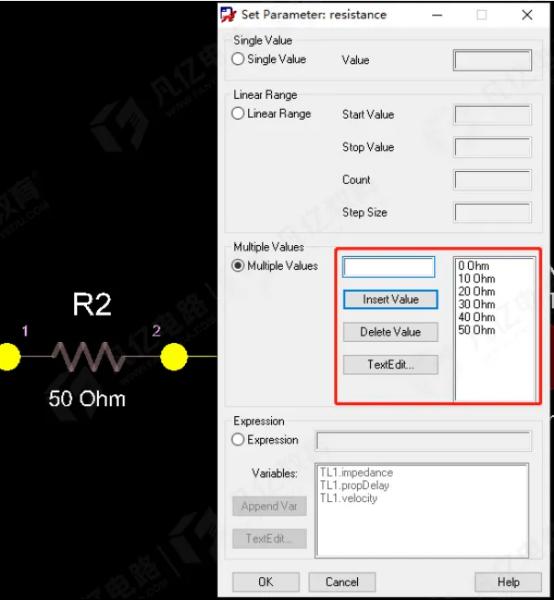

我们选了 6 种电阻值来测试：0 欧姆、10 欧姆、20 欧姆、30 欧姆、40 欧姆、50 欧姆，专门看看它们对信号反射的影响。

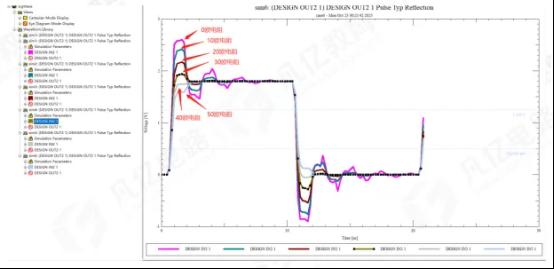

仿真结果一出来，差别立马就显出来了：
没串电阻（0 欧姆）时，信号 “冲得太猛”，过冲特别严重；
换成 10 欧姆、20 欧姆，过冲慢慢变小，波形好看多了；
到 30 欧姆的时候，波形最稳，既没有过冲也没有拖沓，信号质量最好；
可到 40 欧姆、50 欧姆时，信号上升变缓，还出现了欠冲，反而不太理想。
记住，电阻不是越大越好，也不是越小越好！关键是让 “发送端的内阻 + 串联电阻的阻值” 等于或接近传输线的阻抗（比如前面的 50 欧姆），这样才能消除反射。
实际设计中，一般先试试 22-30 欧姆，具体数值最好通过仿真验证，或者后期调试时换不同阻值试试，直到信号达标。
小知识：现在的 DDR 咋没这电阻了？
现在的 DDR 用了 ODT 技术，把电阻集成到芯片内部了，而且还能调！不过要注意，ODT 只针对数据线，地址线、控制线、时钟线这些如果不处理，还是可能出现信号反射。
另外，串联电阻一定要尽量靠近发送端放，放太远了就起不到改善信号的作用啦～
