超精密金属箔技术贴片电阻
来源：RESI(开步睿思)
发布时间：2025-06-25
阅读量：1
金属箔技术贴片电阻是全球最为精密的贴片电阻，是唯一同时具备高稳定性，高精密，低温漂，低功率系数，低噪声，抗脉冲，抗静电等诸多优点于一身的高端贴片电阻技术。
超高稳定性>>
70℃环境温度下，加载额定功率2000小时，其阻值典型变化值为25ppm，最大变化值为200ppm；该稳定性指标优于常规厚膜贴片电阻50倍，优于常规精密薄膜贴片电阻5倍！
稳定性指标是精密电阻最重要的技术指标，代表了电阻器从出厂到寿命末期由于应力释放等带来的电阻值不可逆变化量。如该变化超过了设计要求，则整机的性能指标可能会严重超差。
箔电阻使用经精密轧制的约3微米厚的合金箔材，该箔材具有天然稳定性。利用该类箔材，经精密加工的无应力标准电阻，其年稳定性优于0.1ppm，是全世界最稳定的标准电阻。
接近零的温度系数>>

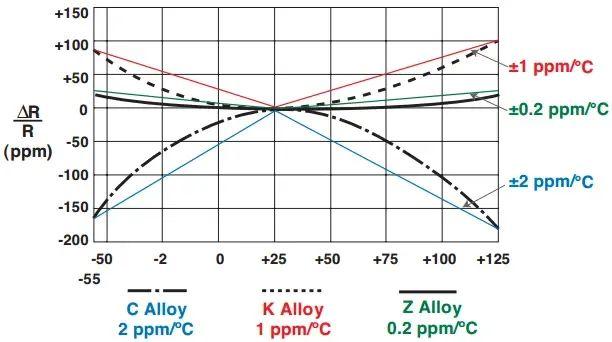

该电阻的典型温漂接近零（±0.2ppm/℃），工作温度范围内最大温漂±2ppm/℃，在更窄的温度范围内（如0-60℃）温漂表现更佳。

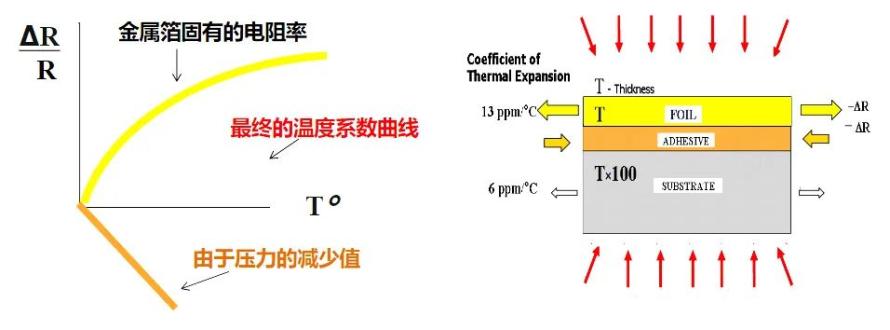

金属箔电阻的低温漂特性得益于其绑定层和合金层的完美平衡。对箔电阻的温漂特性进行长期跟踪，没有发现其明显的退化，即箔电阻的温漂在寿命周期内都能保持出厂时的特性。
高精度，任意阻值可选>>
金属箔贴片电阻的精度可达±0.01%（考虑到贴片带来的误差，出厂内控更高），且箔电阻科学的图形设计，能使用户不受电阻阻值标准（如E24,E96等）的约束，在不增加成本的情况下选择个性化的阻值（如1.2345K）。

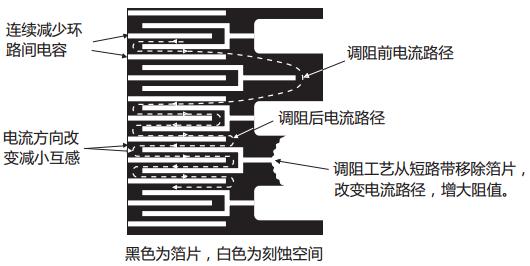

所有的精密贴片电阻都需要通过调阻（如激光调阻）来达到高精度，箔电阻特别的图形设计，使调阻的部分不参与到电路当中，所以箔电阻的调阻不会像厚膜或薄膜电阻一样带来热点，不会使产品的可靠性或噪声退化。
低功率系数，快速达到热平衡>>
温度系数代表了环境温度的变化带来的阻值变化，环境温度通常不会剧烈波动。但电阻加载功率的瞬间会带来剧烈的温升，从而引起阻值的变化，这种变化我们用功率系数来描述。
箔电阻的低功率系数特性和其接近于零温漂的特性相关，但更重要的是贴片箔电阻能在数秒内达到热平衡，使阻值达到稳态，这能大大的降低仪器仪表等设备开机后的稳定时间。

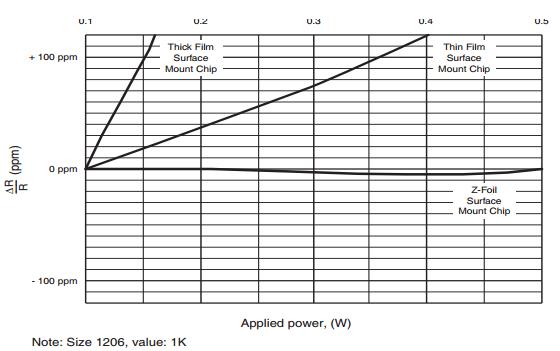

不同工艺电阻功率系数对比
对静电不敏感>>
贴片电阻尺寸很小，尤其是精密贴片薄膜电阻，由于其膜层很薄，经过静电后很容易发生失效或潜在的损害。而箔电阻的电阻层有约3微米厚（是薄膜电阻的10-100倍），其对静电不敏感，抗静电能力可到25KV（薄膜电阻通常只有2KV）。
除了以上6项优点外，贴片箔电阻还具有超强的耐湿能力，无感无容设计，耐极端高低温，超强的抗脉冲能力和短时过载能力等优势。

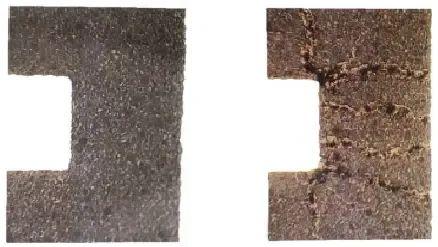

施加静电脉冲电阻膜层前后对比

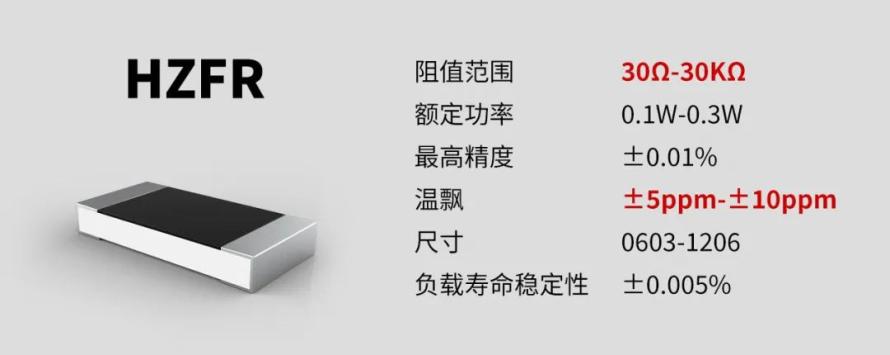

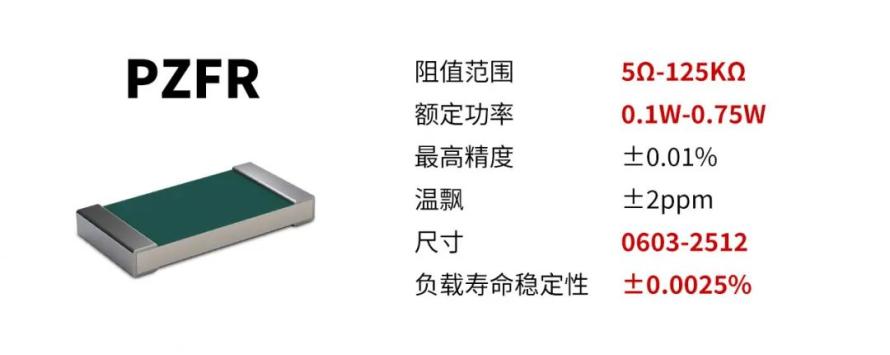

开步睿思提供以下三种不同温漂的贴片箔电阻（其他性能没有差异）以满足不同用户的需求。这三类产品已经被广泛的使用于精密仪器仪表，精密电源，医疗设备，国防军工等行业。
应用金属箔电阻已成为很多用户产品性能的重要保障，开步睿思致力于和用户建立最为紧密的技术联系，我们的每一位销售人员都是合格的现场应用工程师，联系我们预约一场箔技术产品性能演示，我们将携带便携实验设备，现场进行稳定性，功率系数，温漂，抗静电等演示，同时讲解精密电阻选型过程中的注意事项，和您共同探讨精密电阻的应用前景。
