前几天，王工盯着示波器上剧烈跳动的波形，眉头紧锁。他刚调试的 AI 加速卡跑出了惊人的测试成绩，可一旦满载运行，电源电压就开始"跳舞"，系统性能始终达不到想要的效果。

“芯片算力上去了，电源却拖后腿！” 😣

这绝非个例，在 AI 服务器、自动驾驶、工业自动化等领域，电源设计正面临前所未有的挑战：

算力芯片功耗激增，GPU/FPGA 的核电压跌破 1V，电流却突破几十 A；
PCB 空间被计算单元挤占，留给电源的"生存空间"越来越小；
传统电源方案复杂，调试周期长，影响产品上市时间。

“要是有款电源能像瑞士军刀一样，小巧又全能就好了......” 🤔

MPM3695GPJ-20 让人眼前一亮

经过一番搜索比对，硬件王工（公众号：硬件笔记本）在 MPS 论坛上发现了理想的解决方案——MPM3695GPJ-20 电源模块。

作为高性能电源管理领域的领导者，MPS 不仅提供了小型化、高能效的优质产品，更配备了详尽易懂的技术文档：这份多达 50 多页的规格书，从基础参数到应用案例都阐述得清晰明了，让工程师能够快速掌握产品特性。👏👏👏

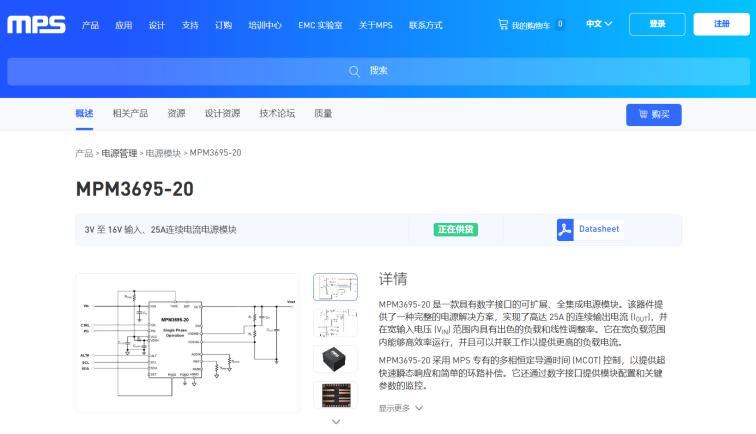

图 1：MPS 官网 MPM3695-20 产品页

低压大电流，专为算力芯片而生

GPU、FPGA 的核电压往往低至 0.8V，电流却高达数十安培，这款模块：

宽电压输入（4V 到 16V），适应多种供电环境；
输出电压范围（0.5V 到 5.5V），完美匹配 GPU/FPGA 的超低核电压需求；
输出电流更是达到了 25.5A，轻松应对 AI 芯片的瞬时高负载。

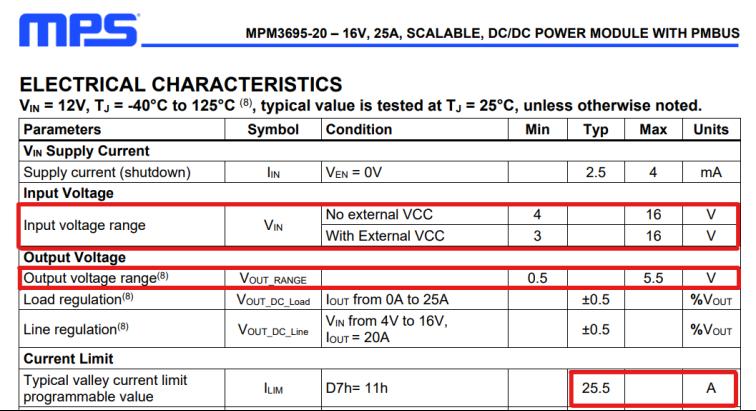

图 2：MPM3695GPJ-20 规格书部分参数

极致紧凑，解放 PCB 空间

5mm×6mm×4.4mm 的超小封装，比传统方案节省70%空间；
无外接大电感设计，PCB 布局瞬间“松绑”。

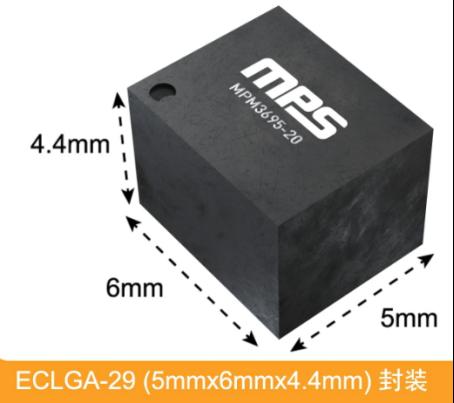

图 3：MPM3695GPJ-20 尺寸说明

简单到“离谱”的外围电路

传统电源芯片设计需要多个阻容加大电感，而 MPM3695GPJ-20 只需几颗阻容，无外接大电感设计，BOM 清单短到一眼看完。连调试时间都省了，终于能把宝贵的空间留给算力芯片了！

一般电源芯片外围元件不会少，如果工作电流为 25A，外置电感可以想象有多大。

图 4：常规 DC/DC 芯片原理图推荐

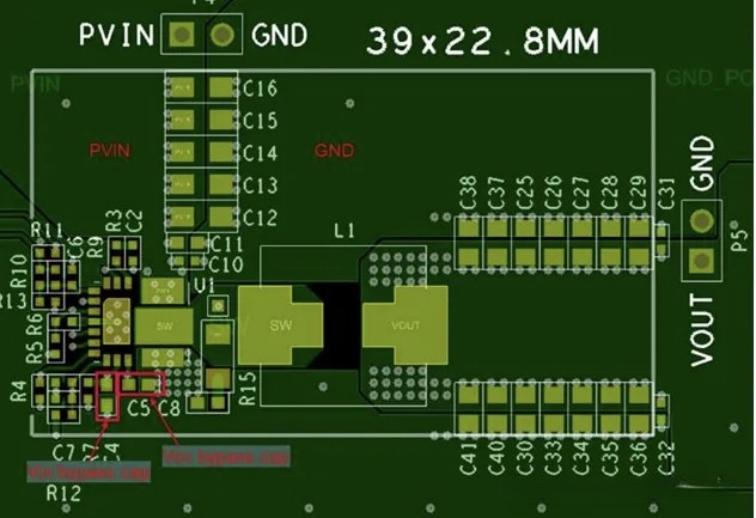

图 5：常规 DC/DC 电源芯片加外围电路推荐 layout 布局

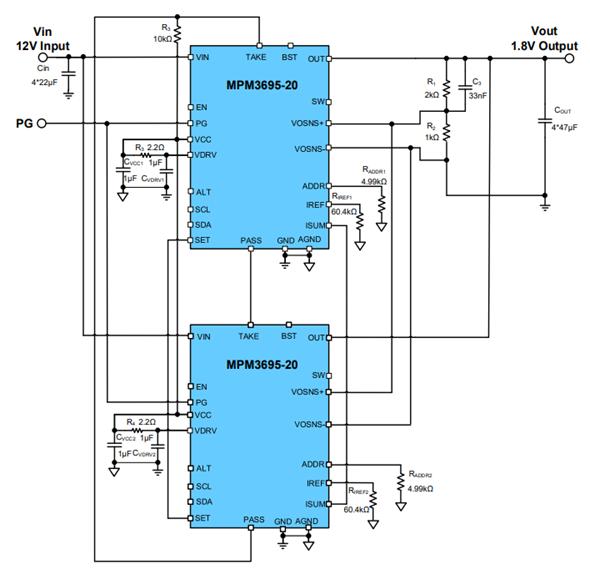

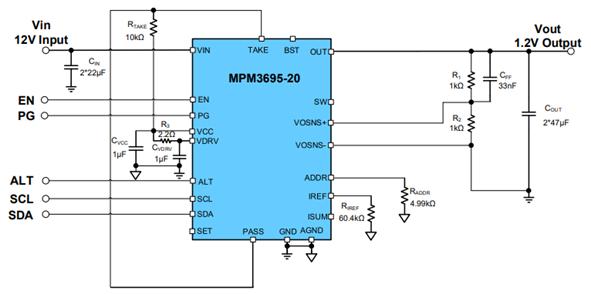

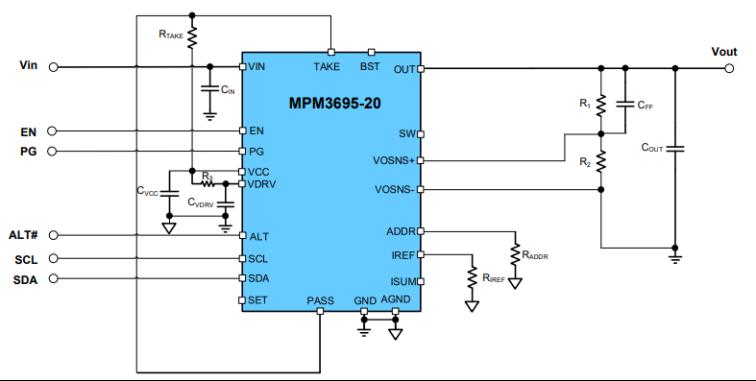

图 6：MPM3695GPJ-20 原理图推荐

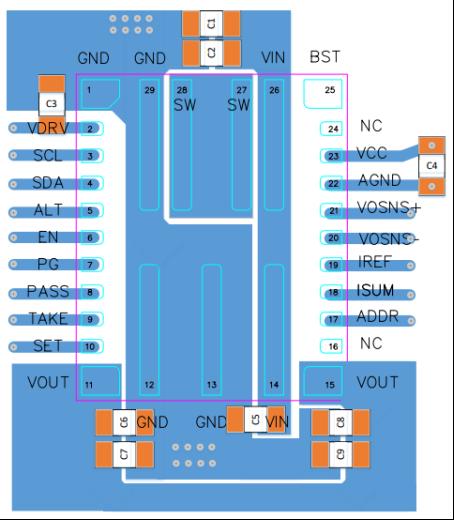

图 7：MPM3695GPJ-20 外围 layout 推荐

高效稳定

集成完善的保护机制（过流、过压、欠压和过温保护），可靠性拉满。

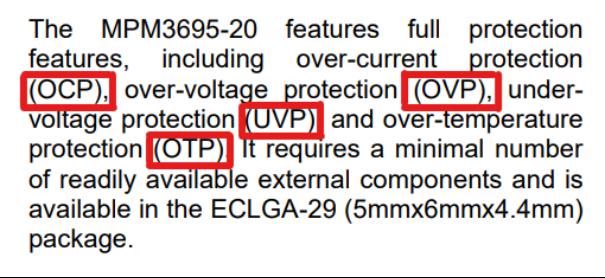

图 8：多种保护说明

在各种输入电压和负载下，均能保持极低的线性、负载调整率，并且能够高效率地完成任务，特别专一。

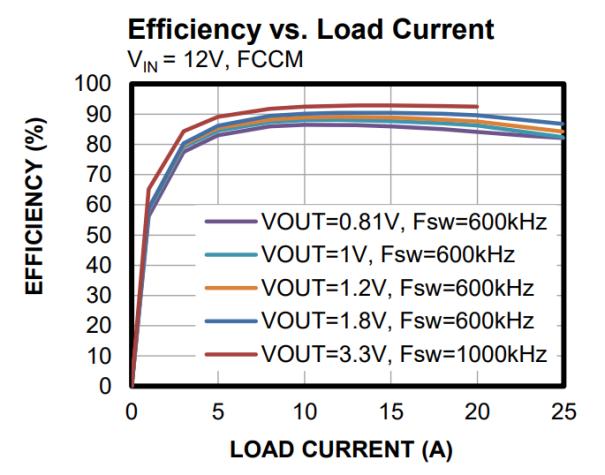

图 9：不同输出电流和效率曲线

MPS 本地化支持，供货无忧

MPS 作为一家深耕中国 20 年以上的企业，已实现本土化研发 + 生产 + 支持：

成都‌：MPS 的中国总部位于成都高新西区出口加工区，公司成立于 2004 年8月，主要从事模拟集成电路的设计研发、生产制造和生产技术支持‌；

上海/杭州/深圳：MPS 的研发与销售中心，可提供快速技术支持；

全国多地办事处：北京、西安、广州、南京、武汉、厦门、青岛等多个城市均有办事处，确保客户的需求第一时间获得响应。

DEMO 板评估：细节到位，上手即用

为了验证 MPM3695GPJ-20 的实际表现，王工通过 MPS 官网申请了评估板 EVM3695-20-PJ-00A，并拿到了配套的10页规格书。

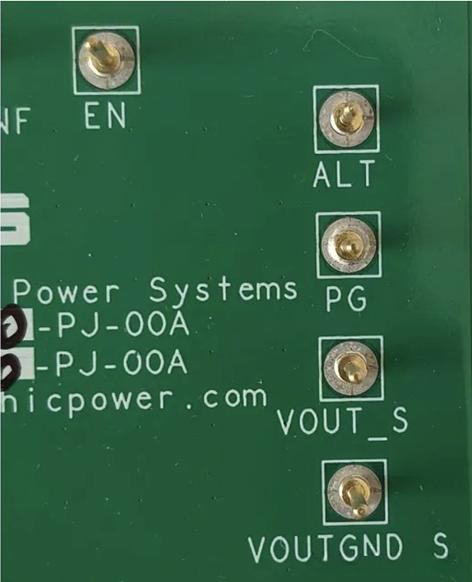

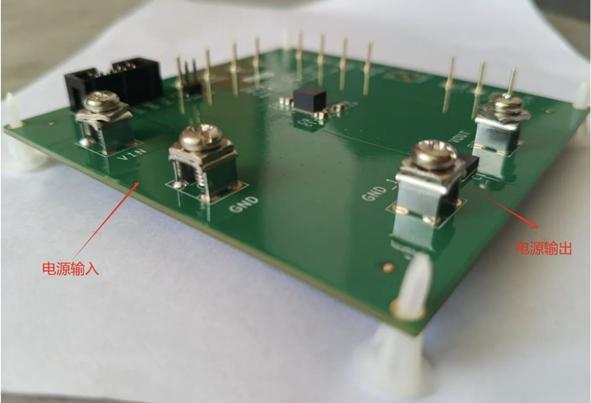

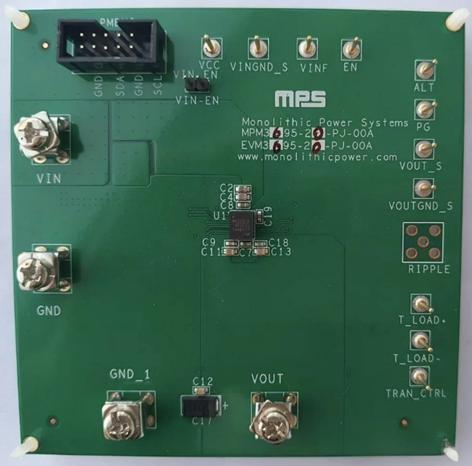

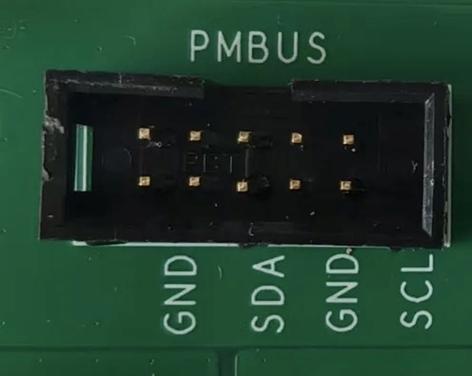

图 10：EVM3695-20-PJ-00A

“当我拿到 MPM3695GPJ-20 的评估板时，第一反应是震撼——它比我想象的还要小！从规格书的尺寸描述来看，我知道它很紧凑，但真正拿在手里才发现，这个‘模块’几乎就是一个芯片的大小，高度集成化设计让人印象深刻。” 王工感叹道。

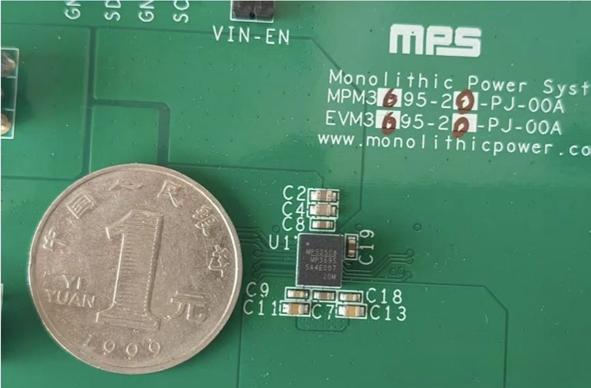

图 11：MPM3695GPJ-20

进一步放大仔细观看，这个完整的电源模块仅有 1 元硬币的十分之一大小，它看起来像“芯片”而非传统模块。

MPM3695-20 采用了 MPS 的先进封装技术，将 Buck 转换器、MOSFET、电感和无源元件全部集成在一个超小封装内（5mm × 6mm），因此看起来更像一个 QFN 封装的 IC，而非传统的分立电源模块。这种设计大幅减少了 PCB 占用面积，同时优化了 EMI 和热性能。
