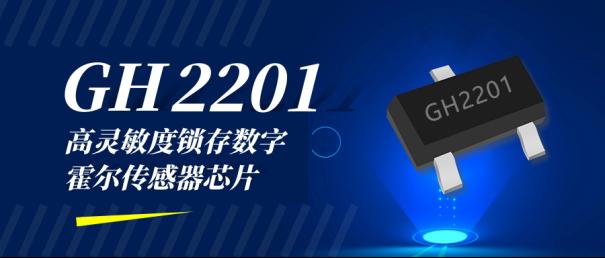

鑫雁 GH2201高性能锁存数字霍尔传感器芯片，显著提升电机效率
来源：鑫雁电子
发布时间：2025-3-17
阅读量：3
鑫雁微即将推出一款高灵敏度锁存数字霍尔传感器芯片——GH2201。该芯片采用小型化设计，具备高灵敏度和广泛的通用性，可广泛应用于电动工具、窗帘电机、电器流量传感等工业、家电及消费电子领域的位置检测场景。
GH2201采用先进的BICMOS工艺制造，具备快速上电时间与低噪音运行特性，展现出卓越的稳定性以及磁开关点的一致性和对称性。此外，该芯片满足8KV静电防护标准，封装紧凑，性能可靠。
GH2201具有较宽的工作范围和温度范围，可提供可靠、一致的磁开关点，在霍尔元件上不使用斩波稳定，与斩波稳定的高灵敏度霍尔锁存传感器相比，提供更干净的输出信号和更快的锁存响应时间。
此外，GH2201内置内置10k上拉电阻，有效简化外围电路，增强输出引脚的驱动能力。
产品特征
◆ 工作范围宽：3.0~30V
◆ 工作温度范围宽：-40~+125℃
◆ 磁开关点可编程，开关点一致性好
◆ 连续时间工作模式
◆ 响应时间快，灵敏度高
◆ 电源电压接反保护
◆ 内置10k上拉电阻
产品应用
◆无刷直流电机换向
◆电器流量传感
◆医疗设备
◆工业机器人
◆窗帘电机
GH2201采用TO-92S和SOT23-3L两种封装形式，均符合ROHS认证标准。这款芯片凭借其卓越的低磁场响应能力和快速的磁场变化响应时间，能够显著提升电机效率。它为追求高性能、高一致性的锁存型传感器的用户，提供了一种更高效、更紧凑的设计解决方案，助力实现产品性能的全面升级。
