无人机续航之战，源头在电源！MPS电源模块如何突破“里程焦虑”？

来源：Monolithic Power Systems(MPS)

发布时间：2026-10-29

PART 01

无人机的“里程焦虑”，根源不在电池

一架无人机上天后，锂电池需要直供给飞控、图传、云台、GPS、数传等多个模块。每一个模块都需要独立的DC-DC转换，每一级转换都有损耗。

一级8%损耗，传到下一级又是损耗。一块标称10000mAh的电池，真正有效利用的可能只有6000mAh。

电池越大，浪费越多，续航却不见涨。

更棘手的是，无人机在夏日暴晒下，整个机体温度可达50°C以上，DC-DC降压芯片极易因过热停止工作，造成飞控失控等严重后果。这不是极端场景，而是大量无人机返修的真实原因。

PART 02

五大“坑”，一套解题思路

无人机电源设计有五个公认的痛点：

01

空间受限

无人机机体空间极其有限，分立方案光一个BUCK就要一颗IC、一颗电感、若干电容，占板面积轻松超600mm²。四路电源分立方案面积直逼700mm²。

02

转换效率

无人机续航直接取决于DC-DC转换和功率传输效率。分立BUCK通常只有85%效率，而MPS电源模块在全负载区间可达85%~95%。

03

设计繁琐

分立电源需要自己选IC、选电感、选电容、画PCB、布线、调参数。一个刚入行的工程师，单这一块就要耗费数周。

04

散热与EMC

无人机机身封闭，散热极差。开关电源高频噪声还会干扰GPS和射频通信。MPS拥有CISPR25、IEC 61000等全套EMC测试能力，确保模块在工业级和消费级环境中都表现稳定。

05

FPGA供电严苛

高端航拍无人机的图像处理FPGA需要多电压轨、精确稳压、严格上电时序。一颗FPGA需要4~6路供电，每一路都是技术深坑。

MPS的解题思路很直接：把这些问题打包成一个模块。

内部集成功率级+功率电感的一体化封装器件，不需要外部再配电感，按规格摆上去就能用。

PART 03

四大场景，模块化的降维打击

场景一：飞控供电，从700mm²缩到126mm²

飞控MCU通常需要4路供电：内核、IO、模拟、射频。

分立方案是四颗BUCK加四颗电感，再加电容、分压电阻。

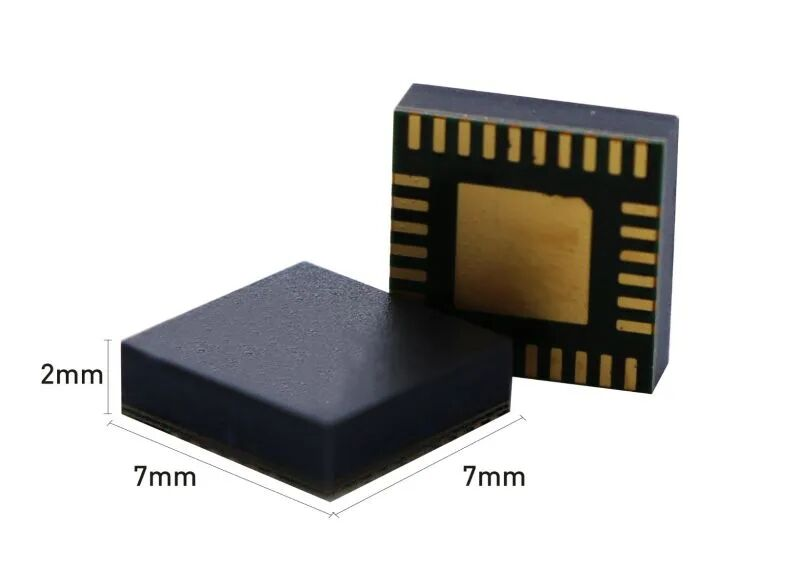

MPS一颗MPM54304全部搞定。这是一款完整的电源管理模块，集成了四路高效降压DC/DC转换器、电感和灵活的逻辑接口。四路输出（3A+3A+2A+2A），I2C可配置0.55V - 5.4V输出，通道可并联，支持可调上电时序。LGA封装仅7×7×2mm。

对比分立方案，节省高达81%的PCB面积——从691.78mm²缩到126.5mm²。

省下来的空间，足以塞进更大电池，或者留给飞控、云台等核心部件。

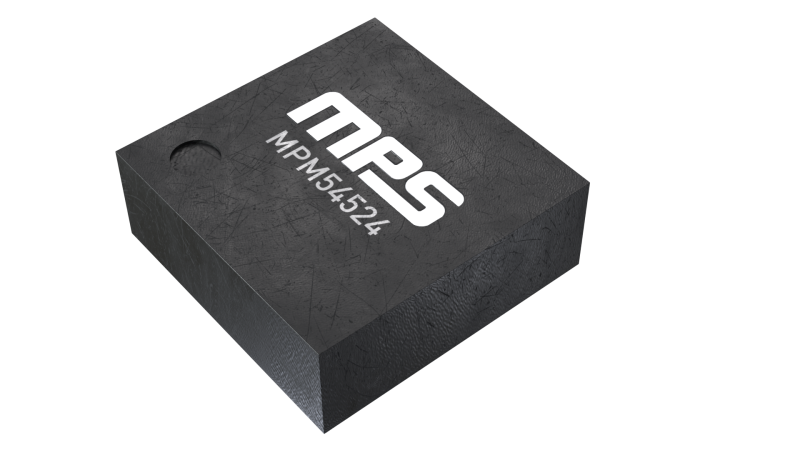

如果还不够，MPM54524四路5A版本，通道并联可达单路10A，支持I2C实时监测输入电压、输出电流、芯片结温，全保护集成。搭配MPS Virtual Bench Pro GUI，可在线配置参数、监控实时数据，甚至定制预配置部件，研发效率直接拉满。

场景二：高压直连，榨干最后一滴电

有时需要直连高压锂电——云台电机驱动、前级图像处理板。

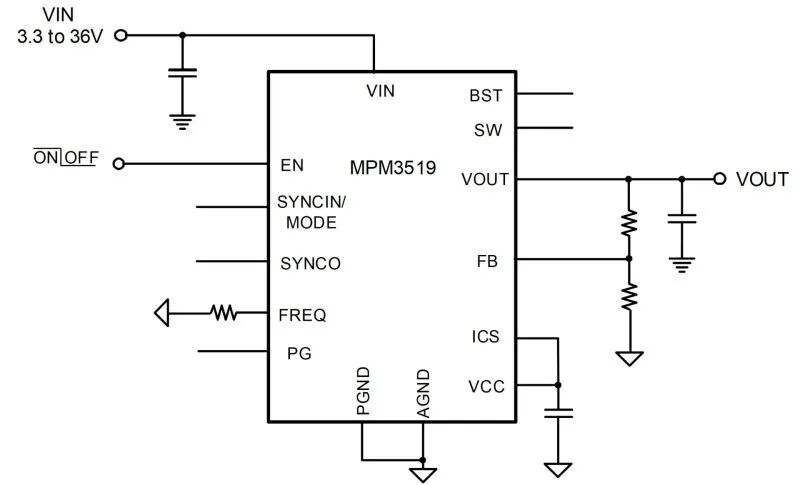

MPM3519支持3.3V-36V宽压输入，8串锂电直供，输出0.6V-12V、持续10A、峰值12A，最多8相并联扩流。

关键数据：输入12V/24V，输出1.8V~12V全负载区间，整机效率85%-95%。每一分效率都等于实实在在的飞行时间。

ECLGA 7×7×4.4mm封装，支持展频和外部时钟同步，从源头降低EMI干扰。

场景三：FPGA供电，军规级要求

航拍/测绘无人机的核心是图像处理FPGA，对供电的要求是军规级的——电压波动稍大，图像出现噪点；瞬态响应跟不上，直接宕机。

MPS方案采用两级供电架构：前级高压转12V/5V，后级多路精准降压给FPGA。

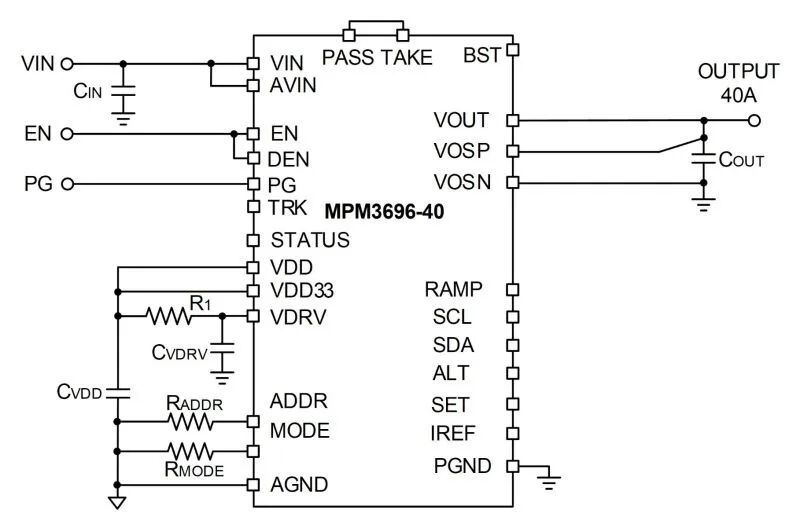

MPM3696-40：2.8V~16V宽输入，0.3V~8V可调输出，40A连续电流，最多6片堆叠。采用MPS独家MCOT控制，12V输入、0.85V@40A满载输出，电压纹波稳定在±3%以内，大幅减少后端滤波电容数量。PMBus 1.3数字总线可编程，内置MTP存储配置，全数字化管控。

配合MPM3650C（6A）、MPM3632S（3A）等小电流模块，形成完整的FPGA供电树。

面向下一代更高功率无人机平台，MPS还推出了45V/12A+12A或24A双通道模块、42-60V/200W隔离模块等新品。

场景四：云台供电，指甲盖大小

云台电机驱动最关键的指标就是体积小。

MPM36XX系列集成电感的DC-DC模块，在保持高效给MCU供电的同时，ECLGA封装最小仅2×2.2×1.2mm——指甲盖大小，塞进任何无人机的角落都不成问题。

PART 04

不止是芯片，更是完整的测试验证体系

MPS拥有全球布局的研发中心和制造合作伙伴，在底特律、杭州、埃滕海姆设有测试实验室，覆盖：

效率测试：自动化测试脚本，标准化对比条件，确保数据真实可复现
热测试：自定义热风洞腔体，测量不同风速和环境温度下的封装温度
EMC/EMI测试：CISPR25 SAC3半电波暗室、屏蔽室，覆盖汽车、工业、消费标准
质量可靠性：HTOL、温循、ESD、振动冲击、HAST等全套验证

这意味着你拿到的每一颗模块，都是在严苛条件下验证过的，不是实验室勉强跑通，而是产线批量可靠。
