一、方案简介
单头单枪双 Y 焊锡机是高效焊接设备，采用杰美康闭环步进电机驱动，六轴联动配合直线导轨，重复精度达 ±0.02mm，行程为 600*300*90*360°（XYZR）。手持编程器操作便捷，温度范围室温 - 550℃，温控功率 200W，适用 0.4 - 1.6mm 锡线，设备功率 500W，外形尺寸 582*877*875mm，重 80kg。其双 Y 焊锡优势，使效率较单 Y 提升一倍，为电子制造等领域带来快速精准的焊接解决方案。
二、方案优势
· 高效率焊接：采用双 Y 轴设计，相较于单 Y 轴焊接效率提升一倍，有效缩短生产周期，提高生产效率，满足企业对于高效生产的迫切需求。
· 高精度作业：配备杰美康闭环步进电机，六轴联动配合直线导轨，可实现 ±0.02mm 的重复精度，确保焊接质量稳定可靠，满足各类精密焊接需求。
· 操作简便灵活：手持编程器的示教方式，让操作人员能够快速上手，便捷地进行程序编写与设备控制，实现对焊接作业的精准操作。
· 广泛适用性：支持 0.4 - 1.6mm 锡线，可适配多种规格的焊接材料，适用于电子制造、汽车电子、通信设备、消费电子、精密仪器、航空航天、工业自动化等众多领域，应用范围广。
· 稳定可靠运行：设备功率 500W，温控功率 200W，温度范围室温 - 550℃，性能稳定，能够在长时间运行中保持良好的工作状态，降低设备故障率，减少维护成本。
· 节省空间设计：外形尺寸为 582*877*875mm，重 80kg，体积适中，便于在生产车间进行布局与安置，不占用过多生产空间。

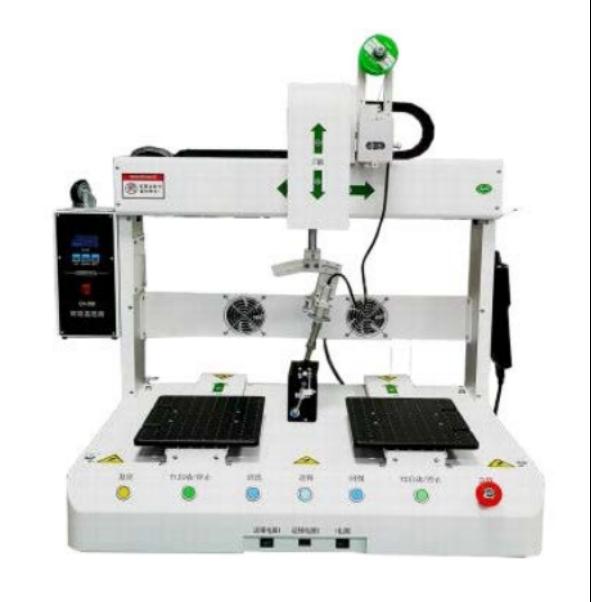

三、方案图片
四、方案参数及资源
方案参数
· 轴数:六轴
· 重复精度:±0.02mm
· 设备行程:600*300*90*360°(XYZR)
· 温控功率:200W
· 锡线线径:0.4-1.6mm
· 设备功率:500W
· 输入气源:5-6KPa
· 输入电源:200V
软件资源
· 提供完善的售后服务，包括设备维护、技术咨询、软件升级等，确保用户在使用过程中无后顾之忧。
· 支持定制开发，满足客户个性化需求。
