从“秒级”结晶到20.41%效率：西工大这项激光黑科技，彻底打通二维钙钛矿量产之路-感算商城

从“秒级”结晶到20.41%效率：西工大这项激光黑科技，彻底打通二维钙钛矿量产之路

来源：激光每日说

发布时间：2026-05-29

随着“双碳”目标的推进，钙钛矿太阳能电池作为第三代光伏技术的佼佼者，正处于产业化爆发的前夜。然而，准二维（Q-2D）钙钛矿虽稳定性优异，却因结晶难控制、载流子传输效率低等瓶颈限制了其大规模应用。

近日，西北工业大学宋春鹏团队披露了一项革命性专利技术——“激光冲击退火（LSA）”，利用瞬态热与压力协同作用，实现了钙钛矿薄膜质量跨越式提升。

技术核心：光与压力的“华尔兹”

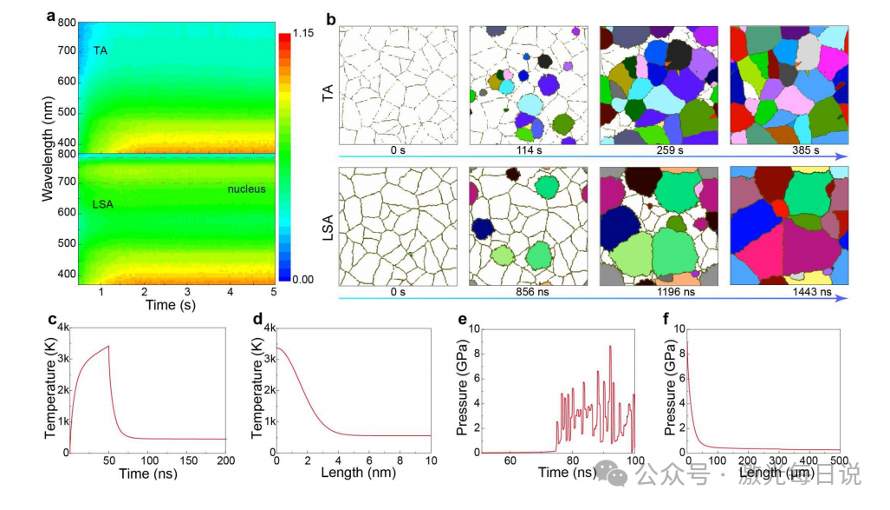

传统退火（TA）如同“温火慢炖”，结晶过程缓慢且随机。而本专利提出的激光冲击退火（LSA）则是一场精确的电光炼金术：

性能突破：硬核数据说话

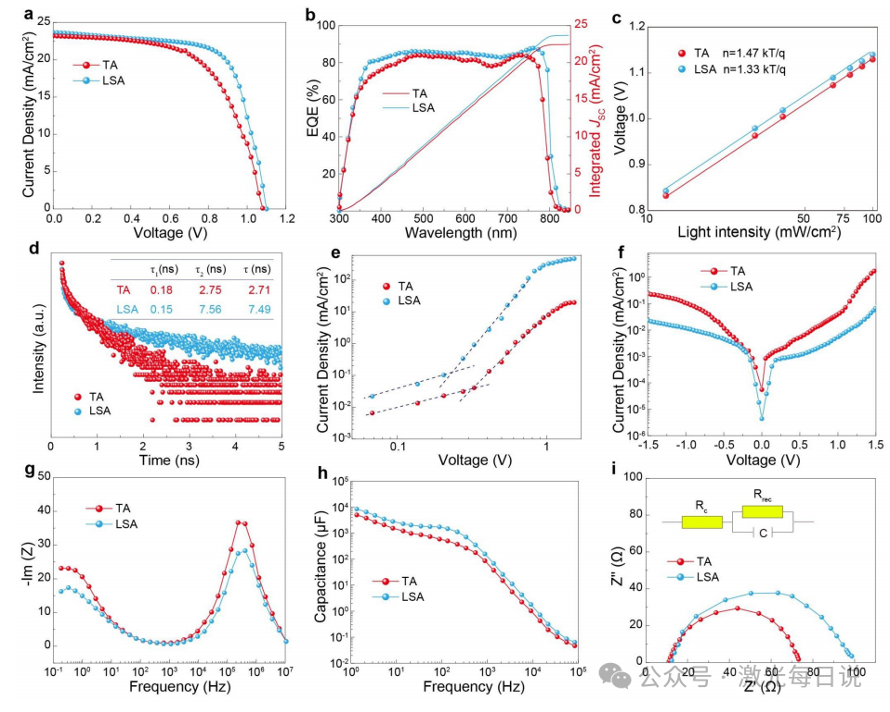

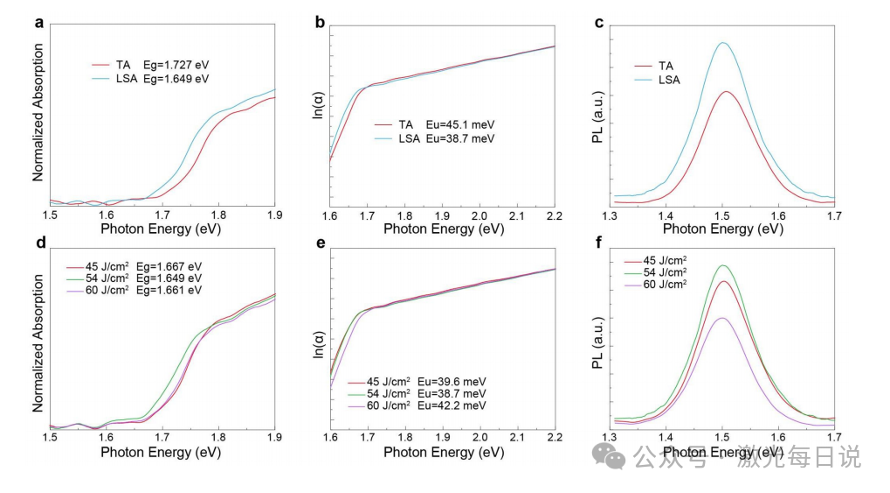

对比实验显示，经LSA处理后的薄膜性能全面碾压传统工艺：

光电转换效率 (PCE) 从16.16% 提升至 20.41%

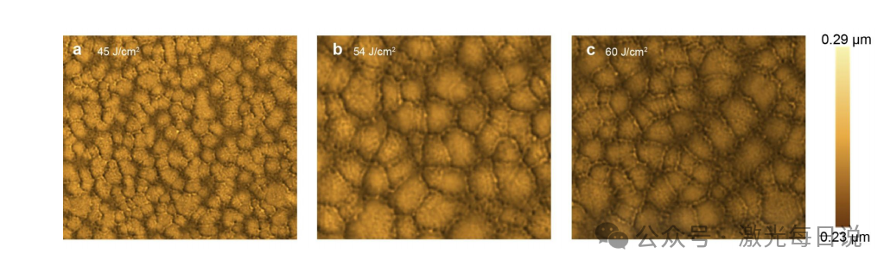

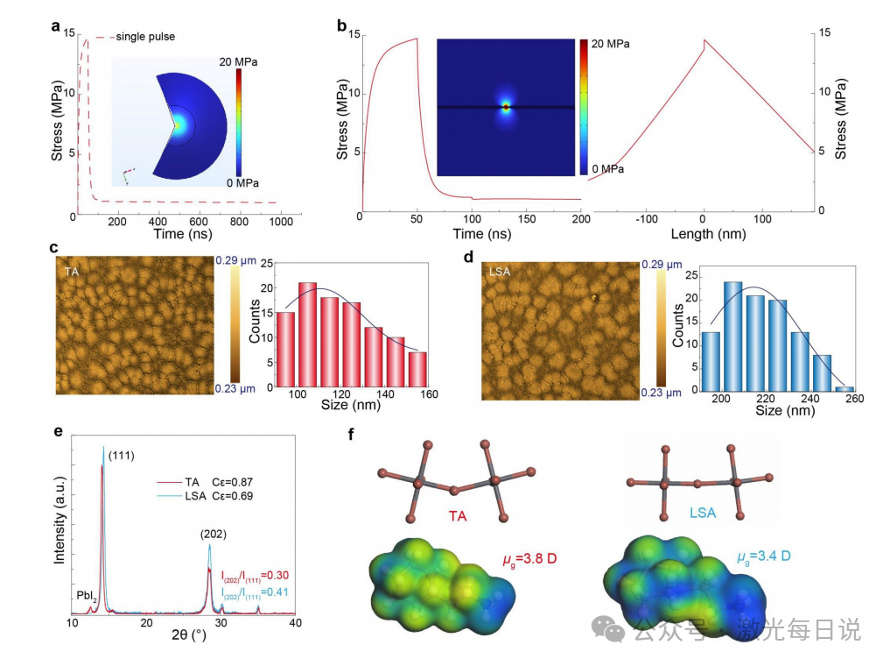

晶粒尺寸从50-160nm 激增至 210-260nm

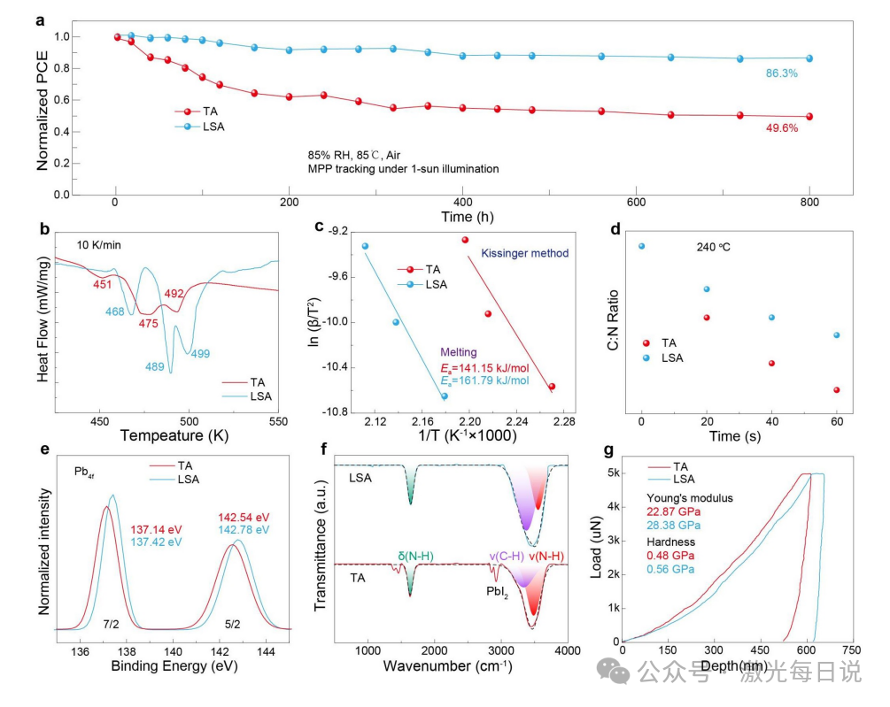

长期稳定性 85℃/85% RH湿热环境下，800小时效率保持 80%以上

杨氏模量提升至28.38 GPa，柔性支撑更强劲

更令人振奋的是，该工艺在环境条件（空气中）即可完成，无需昂贵的手套箱，极大地降低了生产环境要求。

行业观察：为什么市场急需这项技术？

1. 国内外新闻背景：
近期，全球光伏巨头（如协鑫光电、极电光能）纷纷加码钙钛矿大面积组件量产线。然而，在大面积化过程中，薄膜的不均匀性是头号敌人。国际能源署（IEA）多次指出，开发超快、非接触式的成膜技术是降低钙钛矿度电成本（LCOE）的关键。

2. 市场需求与订单趋势：
随着BIPV（建筑光伏一体化）和航空航天电源需求的激增，市场对“高柔性、高比功率、长寿命”电池的需求进入爆发期。目前，已有国内头部光伏装备厂商开始关注“激光修复”与“激光退火”联用设备，西工大的这项技术路径与行业升级方向高度契合。

应用版图：远不止于屋顶

该专利制备的高质量准二维钙钛矿薄膜，将直接推动以下产品的商用化：

纠错

免责声明

2、本文的引用仅供读者交流学习使用，不涉及商业目的。

3、本文内容仅代表作者观点，感算商城不对内容的准确性、可靠性或完整性提供明示或暗示的保证。读者阅读本文后做出的决定或行为，是基于自主意愿和独立判断做出的，请读者明确相关结果。

4、如需转载本方拥有版权的文章，请联系感算商城（service@gansuan.com）注明“转载原因”。未经允许私自转载感算商城将保留追究其法律责任的权利。

从“秒级”结晶到20.41%效率：西工大这项激光黑科技，彻底打通二维钙钛矿量产之路
