霍尔、AMR、GMR、TMR的对比解析及技术趋势

在智能设备与电动汽车（EV）飞速发展的今天，磁传感器已成为关键技术之一，从导航定位到电流检测，从转速监控到运动跟踪，其应用覆盖了几乎所有现代化电子系统。2024 年全球磁场传感器市场总销售额达 62.2480 亿美元，预计 2025 至 2032 年将以 6.0% 的复合年增长率持续扩张，到 2032 年市场规模有望突破 98.6520 亿美元。这一蓬勃发展的背后，是霍尔、AMR、GMR、TMR等不同技术路线的迭代与竞争。

本文将深入解析这四大技术的原理、性能差异与应用场景，为行业从业者与投资者提供全面参考。

• 霍尔效应传感器（Hall Effect）

   ——磁传感的入门级方案

霍尔效应传感器基于 1879 年发现的霍尔效应 —— 当电流通过半导体板时，垂直于电流的磁场会使电子偏转，产生与磁场强度成正比的电压（霍尔电压）。其核心结构为集成霍尔效应片的磁性敏感元件，分为平面霍尔与垂直霍尔两种类型。

为提升灵敏度，传统霍尔传感器常采用聚磁环结构放大磁场，但这也导致体积与重量增加。此外，霍尔元件功耗较大，通常为 mA 级别，且需要额外的信号放大电路，这使其在高精度、低功耗场景中逐渐面临挑战。不过，霍尔传感器的优势在于磁场检测范围理论上无限制，且结构简单、成本低廉，仍是许多基础应用的首选。

• 各向异性磁阻传感器（AMR）

   ——灵敏度的首次突破

AMR 技术利用铁磁材料的电阻随电流与磁化方向夹角变化的特性工作。其核心结构为单层磁性 “自由层”，当外部磁场改变自由层磁化方向时，电阻会发生显著变化。与霍尔传感器相比，AMR 的灵敏度提升显著，但其线性范围较窄，且容易磁饱和。

AMR 传感器的一大痛点是需要额外设置 Set/Reset 线圈进行磁状态预设与复位，这不仅增加了制造工艺的复杂度，还导致尺寸与功耗上升。此外，AMR 在 180° 角度范围内测量具有唯一性，超过这一范围需配合其他传感器实现 360° 检测，这在一定程度上限制了其应用场景。

• 巨磁阻传感器（GMR）

   ——多层结构带来的性能跃升

GMR 传感器由两层铁磁体中间夹非磁性隔离层组成，当铁磁层磁化方向因外部磁场改变时，电阻会发生显著变化，这种 “巨磁阻效应” 使其灵敏度较 AMR 进一步提升，且磁场工作范围更宽。与 AMR 的单层结构不同，GMR 的多层膜设计使其在抗干扰性与稳定性上更具优势。

不过，GMR 传感器在高温环境下的磁场范围通常受限（如～100 mT），且功耗与 AMR 相近，仍处于 mA 级别。尽管如此，GMR 在硬盘磁头、工业检测等领域已实现规模化应用，成为磁阻技术发展的重要里程碑。

• 隧道磁阻传感器（TMR）

   ——量子隧穿开启高精度时代

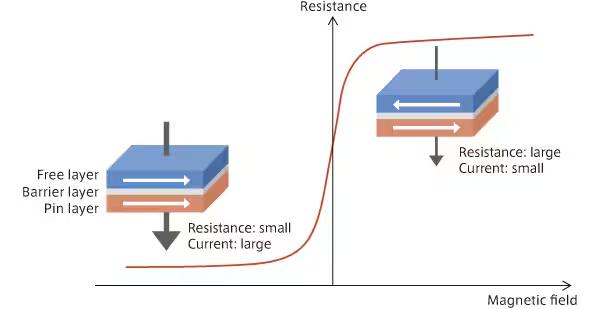

TMR 传感器基于量子隧穿效应，其核心结构为磁隧道结（MTJ），由硬磁层（固定磁化方向）、软磁层（自由层）和绝缘隧道势垒层组成。当外部磁场改变自由层磁化方向时，电子穿过绝缘层的隧穿概率发生变化，导致电阻大幅波动 —— 这种电阻变化率远高于 AMR 和 GMR，使 TMR 成为目前灵敏度最高的磁传感器技术。

TMR 的革命性优势源于其量子级工作机制：无需聚磁环或 Set/Reset 线圈，结构更紧凑；功耗低至 μA 级别，甚至可达 0.001~0.01 mA；温度稳定性极佳，可在高达 200°C 的环境中工作；线性范围宽，分辨率可达 0.1~10 nT/√Hz。这些特性使其成为下一代磁传感技术的标杆。

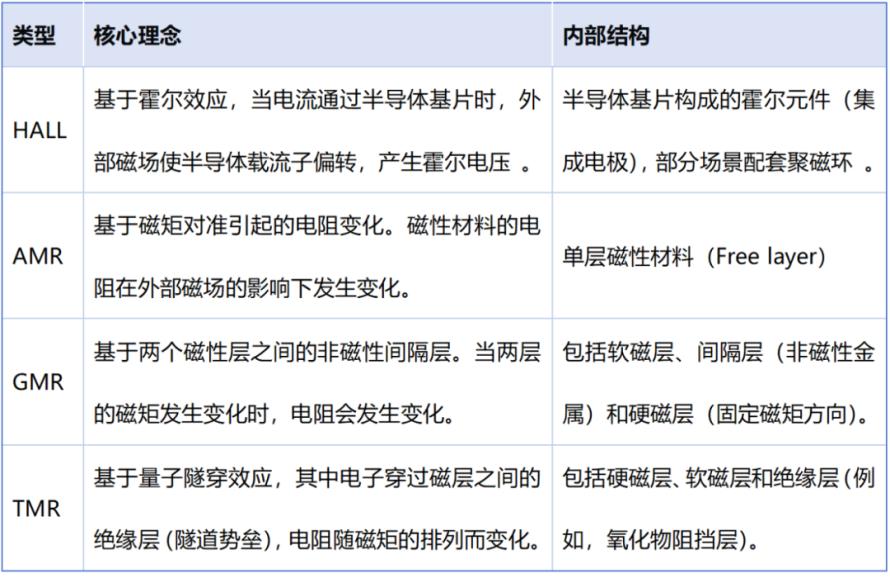

磁传感器原理和结构的比较

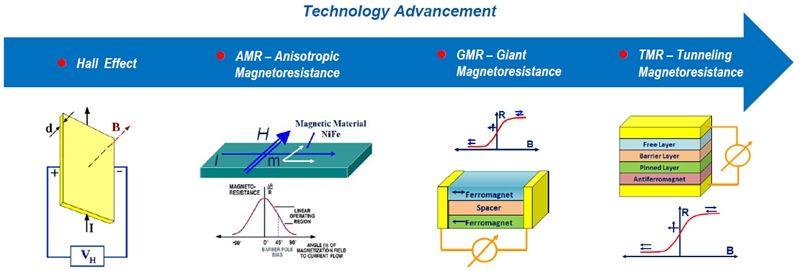

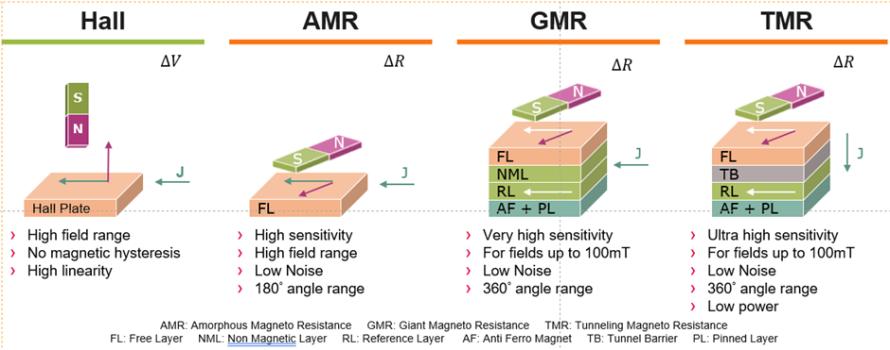

磁传感器结构示意与比较

• 灵敏度：TMR 一骑绝尘

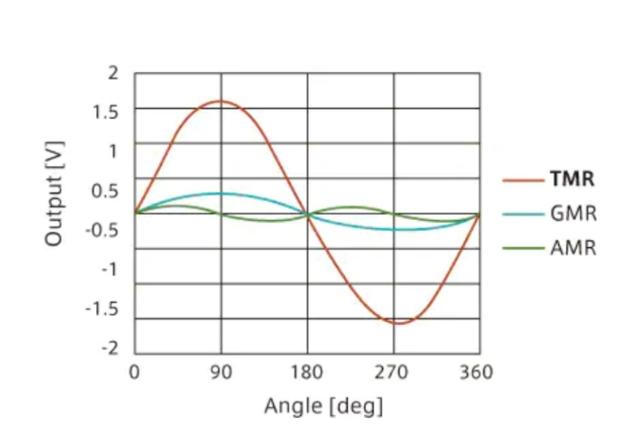

TMR、GMR 和 AMR 传感器之间的输出信号比较

霍尔：灵敏度约 0.05 mV/V/Oe，属于中等水平，适合检测较强磁场。

AMR：灵敏度提升至～1 mV/V/Oe，可响应较小磁场变化。

GMR：进一步提高到～3 mV/V/Oe，得益于多层膜结构的电阻变化幅度。

TMR：灵敏度可达～100 mV/V/Oe，是 AMR 的 20 倍、GMR 的 30 倍以上，甚至能检测微弱的生物磁场。

• 功耗：TMR 引领低功耗革命

霍尔：功耗 5~20 mA，需持续偏置电流与信号放大电路。

AMR/GMR：功耗 1~10 mA，较霍尔有所降低，但仍处于较高水平。

TMR：功耗低至 0.001~0.01 mA，得益于其高阻抗电阻特性，可设计为 “休眠 - 唤醒” 模式，进一步节省能耗。

• 磁场范围与分辨率

霍尔/AMR：磁场范围理论上无限制，HALL 可达 10,000 Oe，适合强磁场环境，但 AMR 线性范围较窄。

GMR/TMR：高温下磁场范围受限（~100 mT），但分辨率优势明显，TMR 与 AMR 均可达 0.1~10 nT/√Hz，适合精密测量。

• 温度性能与抗干扰性

霍尔/AMR/GMR：最高工作温度约 150°C，抗电磁干扰能力一般。

TMR：工作温度可达 200°C，且由于结构特性，不易受温度、灰尘和电磁干扰影响，在 EV 等恶劣环境中可靠性更强。

• 芯片尺寸与集成度

霍尔/AMR：芯片尺寸约 1×1 mm²，需额外电路集成。

GMR：尺寸略大（1×2 mm²），多层结构增加制造复杂度。

TMR：芯片尺寸最小可达 0.5×0.5 mm²，适合小型化与系统集成。

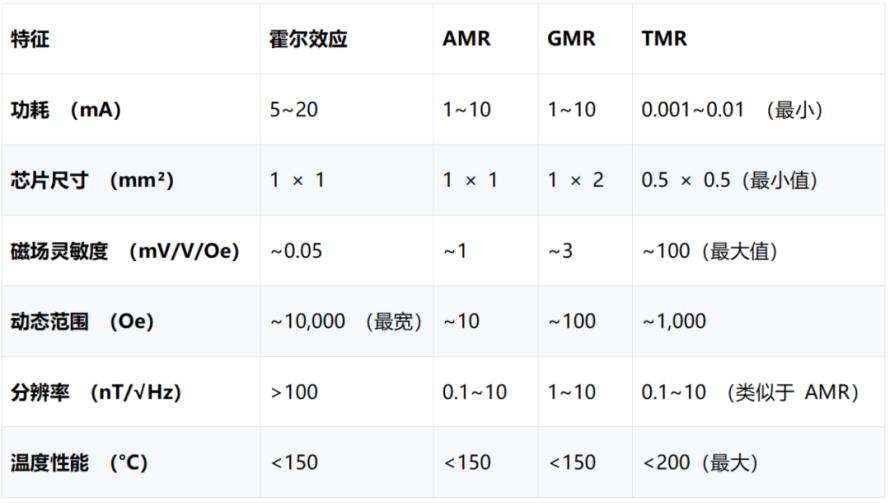

关键性能指标对比一览

• 霍尔：工业与消费电子的基础支柱

电机控制：BLDC 电机位置检测、速度传感器，利用其宽磁场范围与抗干扰性。

电流检测：通过聚磁环结构放大磁场，实现隔离式电流测量，常见于工业电源与家电。

消费电子：笔记本电脑开盖检测、手机指南针（三轴霍尔），利用其成本优势与成熟生态。

汽车领域：曲轴位置传感器、ABS 轮速检测，适应高温与振动环境。

• AMR：精密角度测量的主流选择

电机角度编码：配合霍尔锁存器实现 360° 旋转检测，用于伺服电机与机器人关节控制。

电子罗盘：智能手机与可穿戴设备的方向感知，利用其低噪声与快速响应特性。

工业自动化：机械臂关节角度测量、机床定位，满足中等精度需求。

• GMR：硬盘与高端工业的过渡方案

硬盘磁头：读取高密度磁记录数据，利用其较高的灵敏度与稳定性。

电流传感器：在电动汽车 BMS（电池管理系统）中替代分流电阻，减少热量损耗。

工业磁场检测：金属加工中的裂纹检测、管道腐蚀监测，适应较强磁场环境。

• TMR：高端应用的技术制高点

电动汽车核心领域

电机位置与扭矩传感：替代旋转变压器，实现 PMSM/BLDC 电机的高精度控制。

电流检测：TMR 与 GMR 传感器提供隔离式实时电流传感，无传统电阻的热损耗。

ADAS 系统：与激光雷达、视觉系统协同，用于接近检测与转向控制。

消费电子创新前沿：

AR/VR 设备：3D 位置跟踪、眼动追踪，利用其高灵敏度实现沉浸式交互。

可穿戴设备：手势控制、非接触界面，低功耗特性适配电池续航需求。

智能手机：高精度电子罗盘、触控笔检测，提升导航与输入体验。

工业与医疗高端场景：

机器人空间感知：物体检测与避障，3D 磁传感提供更精准的环境建模。

医疗设备：心磁图（MCG）、脑磁图（MEG）等生物磁场检测，分辨率达纳特斯拉级别。

• 市场增长驱动力

智能设备激增：智能手机、可穿戴设备、机器人对微型化、低功耗磁传感器需求爆发。

汽车电动化：EV 对电机控制、电池管理、自动驾驶的高精度传感需求，推动 TMR/GMR 快速渗透。

工业4.0与物联网：传感器密度提升，边缘计算要求低功耗、高集成度解决方案。

• 主要参与者与技术布局

国际巨头：

Allegro Microsystems和TDK在尖端汽车传感器方面处于领先地位。

Infineon、Melexis和NVE Corporation正在大力投资TMR和3D传感平台。

AKM、YAMAHA共占智能手机电子罗盘主要份额。

Sensitec：磁阻技术全球领导者，掌握AMR/GMR/TMR全技术栈。

新兴企业：

CroMagnetics、MagnetoSafe：聚焦量子磁传感与生物医学应用，推动 TMR 技术跨界创新。

中国企业：

多维科技：国内唯一TMR传感器IDM，主攻工业/汽车高精度传感。

纳芯微：通过收购整合，形成“霍尔+TMR”双技术平台，聚焦车规级磁传感集成方案。

美新半导体、矽睿科技聚焦AMR磁传感技术。

赛卓电子、灿瑞科技、深迪半导体则专注霍尔传感器。

• 技术发展趋势

TMR 成为主流：凭借高灵敏度、低功耗优势，TMR 在汽车与高端消费电子领域的渗透率将持续提升，预计 2030 年后成为市场主导技术。

3D 磁传感普及：结合 MEMS 工艺，实现三维磁场矢量检测，推动 AR/VR、自动驾驶的位置跟踪精度升级。

传感器融合：磁传感器与 AI/ML 算法、边缘计算集成，实现自适应校准与抗干扰，如英飞凌的 TMR Vortex 技术通过涡流磁化配置解决交叉场干扰问题。

成本下探：随着 TMR 制造工艺成熟（如 MTJ 堆叠技术），其价格将逐步向 GMR 靠拢，加速替代传统技术。

磁传感器技术的演进呈现清晰的迭代路径：从霍尔的基础应用，到 AMR/GMR的灵敏度突破，再到TMR的量子级性能飞跃，每一次进步都对应着市场需求的升级。对于行业从业者而言，技术选择的核心在于平衡性能、成本与应用场景：

• 若追求低成本与宽磁场范围，霍尔仍是首选；

• 中等精度角度测量场景，AMR性价比突出；

• 对灵敏度与稳定性有较高要求，GMR可作为过渡方案；

• 高端汽车、工业自动化与消费电子创新应用，TMR已成为必然选择。

展望未来，磁传感器将与AI、无线通信深度融合，形成 “传感 - 计算 - 决策” 一体化系统。到2030年，TMR传感器有望不仅成为设备智能层的核心组件，更将推动能量收集、神经传感等前沿领域的突破。对于B2B利益相关者与投资者而言，提前布局TMR与3D传感技术，与头部企业建立战略合作，将是把握下一波创新浪潮的关键。在智能设备与EV的驱动下，磁传感器市场的黄金时代才刚刚开始。
