技术解答合集：干簧继电器在测试测量中的应用（下）
来源：斯丹麦德
发布时间：2025-05-15
阅读量：0
本篇为您解答在测试测量领域应用干簧继电器时，大家普遍关注的问题，重点关注干簧继电器的可靠性、信号的完整性、处理高电压的能力、使用寿命、在恶劣测试环境下的耐久性，以及在处理高频信号时保持信号的完整性。
1
设计与集成
Q
干簧继电器的的小尺寸如何有利于PCB设计？
A
适用于切换直流信号或低频范围，斯丹麦德电子的微型垂直干簧继电器适用于高密度ATE应用，包括 MF, MFS, UMS, MS, 以及 CRR 系列。
Q
在低压测量设置中，如何确保信号完整性？
A
保持信号完整性对于准确的低压测量至关重要。即使仪器中轻微的加热也可能产生影响读数的偏移电压。斯丹麦德电子的干簧继电器为最小化热电压影响而设计，确保小信号不变地通过。这些继电器具有小于一微伏的低偏移电压。
Q
还有哪些其他因素会影响信号完整性？
A
来自外部场的电磁干扰（EMI）可以在信号路径中产生噪声，导致测量不准确。磁屏蔽增强了触点经历的磁场强度。这使线圈电阻更高，降低了功耗和热量产生，从而减少了热偏移电压。
Q
用于减轻EMI的主要屏蔽类型有哪些？
A

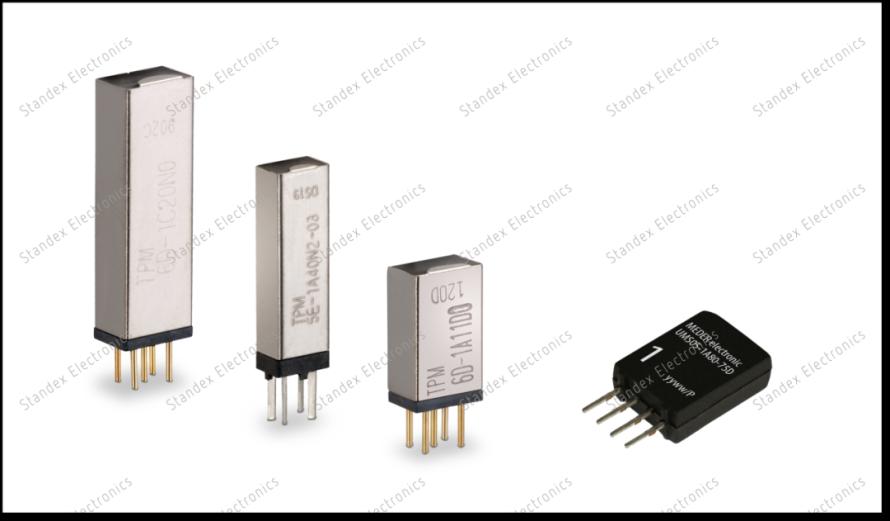

内部磁屏蔽防止紧密堆叠的继电器之间的磁耦合，这对于功能PCB测试至关重要。这是斯丹麦德电子干簧继电器的一个关键特性。高频射频干簧继电器使用同轴屏蔽来维持一致的50欧姆阻抗路径，最小化信号损失并确保信号完整性。
对于网络分析仪、射频衰减器和射频接收器而言，实现了从直流到高频的平坦插入损耗。
Q
屏蔽在特定应用需求中扮演什么角色？
A
屏蔽在干簧继电器的性能和特定应用的适用性中扮演关键角色，尤其是在涉及高频、高电压和密集组件的应用中。
针对每个特定应用所面临的独特挑战，采用了不同的屏蔽技术，从而优化继电器以确保信号完整性、灵敏度和可靠性。
2
高压和环境因素
Q
干簧开关内部的真空或惰性气体环境如何提
供帮助？
A
当簧片断开，真空或惰性气体将是高质量的绝缘体，防止电流泄漏，并使开关能够承受高电压。
Q
在极高电压应用中，干簧开关是如何连接的？
A
两个干簧开关可以在单个继电器封装内串联连接，以满足高电压要求。在高电流需求情况下，这两个开关可以并联连接，并在紧凑的外壳中提供增加的承载电流能力。
Q
干簧继电器封装和外壳使用的材料是什么？
A
组装好的干簧开关和线圈被封装在坚固的材料中，如环氧树脂或聚氨酯，提供额外的绝缘和保护。
Q
干簧继电器的封装设计如何有助于其高电压
能力？
A

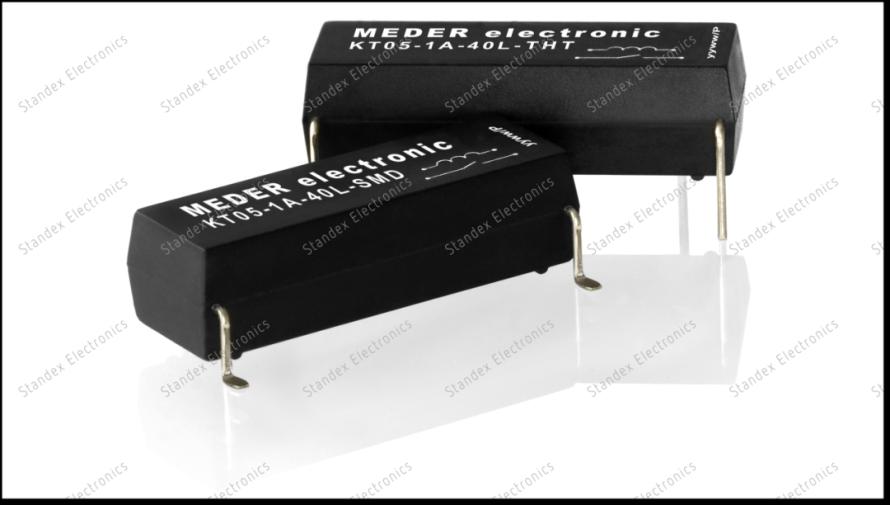

封装设计最大化了爬电距离和空气间隙，符合国际安全标准，适用于高电压应用。例如，KT系列具有支持这些特性的引脚布局。
Q
设计干簧继电器时的关键考虑因素是什么？
A
在设计干簧继电器时，需确保所使用的驱动电路能够提供恰当的电压和电流。当面对大电流或感性负载的情况时，应实施缓冲电路，来防止电弧的产生以及接触部位的损坏。在高密度的应用场景下，要运用磁屏蔽技术，避免继电器之间相互干扰。除此之外，还需对继电器加以保护，使其免受过热、潮湿以及振动等不利因素的影响，从而确保其长期可靠性。
3
关于斯丹麦德电子的干簧继电器
Q
斯丹麦德电子在测试与测量市场能力如何？
A
最近，斯丹集团收购了专注于自动化测试设备（ATE）和高频应用的干簧继电器的日本公司Sanyu Switch Co., Ltd.。此次收购融合了双方的优势，进一步增强了斯丹麦德电子在小型化、高频性能和可靠性方面的能力，使产品更适用于先进的ATE以及其他对性能要求严苛的应用场景。
斯丹麦德电子是测试与测量应用领域中值得信赖且不断创新的领导者。我们始终致力于客户满意度、全球布局、工程专业知识和持续创新，提供高质量、可靠且定制化的干簧继电器解决方案，以满足各种测试测量应用的特定需求。
