技术解答合集：干簧继电器在测试测量中的应用（上）
来源：斯丹麦德
发布时间：2025-05-15
阅读量：3
本篇为您解答在测试与测量领域应用干簧继电器时，大家普遍关注的问题，重点关注干簧继电器的可靠性、信号的完整性、处理高电压的能力、使用寿命、在恶劣测试环境下的耐久性，以及在处理高频信号时保持信号的完整性。
1
产品应用与功能
Q
哪些测试测量应用使用干簧继电器？
A
干簧继电器在多种电子元件和系统中执行信号切换，包括但不限于：
· 半导体测试仪
· 自动测试设备
· 线束测试仪
· FCT功能测试仪
· 绝缘测试仪
· ICT在线测试仪
· ARC测试仪
· 数字万用表与示波器
· 矩阵开关
· 飞行探针
· 边界扫描器
Q
干簧继电器能够快速切换吗?
A
干簧继电器能够在几百微秒内快速切换，这使它们能够对具有皮秒级快速数字脉冲的集成电路进行高速测试。
Q
斯丹麦德电子的干簧继电器能够处理
的频率范围是多少？
A
它们可以传输从500 MHz到13 GHz的射频信号。
Q
干簧继电器适合用于高电压测试吗？
A
高绝缘强度使它们能够在不发生击穿或允许电流在隔离电路之间流动的情况下承受高电压。斯丹麦德电子的干簧继电器提供了高达7000 VDC的线圈与触点之间的高隔离电压。这些继电器可以切换高达1500伏的电压，并且在断开触点之间具有高达5000 VDC的隔离电压。更大的干簧继电器具备高达15 kVDC的击穿电压等级，甚至当两个触点串联堆叠在一起时，可以高达20 kVDC。
Q

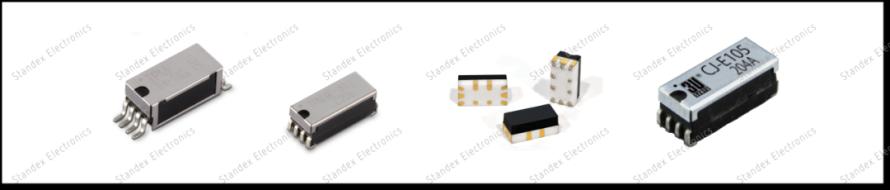

有哪些射频干簧继电器的例子？
A
以最小的8 GHz表面贴装面积为例，U系列的尺寸为7.95 x 4.67毫米。 在 7 GHz时，CRF系列 和 C系列 提供了典型的10^11欧姆的绝缘电阻。CRF系列提供最小绝缘强度1500 VDC。M, MT, 和 MH 系列各自具备独特的功能，包括SPST-NO、DPST-NO、SPST-NC和DPST-NC版本。
2
性能与可靠性
Q
干簧继电器的可靠性如何？
A
干簧继电器拥有较长的使用寿命，在低电平信号条件下能够进行数十亿次的切换操作且无功耗，其寿命超过了电磁继电器。它们在广泛的温度范围内都能表现出色，能够适应不同的环境。
Q
为什么继电器中的低电容很重要？
A
低电容，通常在断开触点间小于0.5皮法拉，对于在高频下保持信号完整性至关重要。较高的电容可能会扭曲信号。
Q
与电磁继电器和半导体继电器相比，
射频干簧继电器有哪些优势？
A
它们提供卓越的隔离效果，最小化信号泄漏和干扰，从而确保了测量的准确性。
Q
射频干簧继电器的特性抗阻是多少？
A
它们具有50欧姆的特性阻抗，确保了高效的功率传输和最小的信号反射，以及出色的磁屏蔽以防止磁干扰。例如U、C、M或CRF系列的RF系列继电器, 使用内部同轴屏蔽来维持一致的50欧姆阻抗路径，实现了从直流到每个系列规定的最大频率范围的平坦插入损耗曲线。
Q
干簧继电器的绝缘电阻是多少？
A
绝缘电阻可高达500 TΩ，确保了极小的漏电流以及在断开触点之间以及线圈与触点之间强大的隔离性能。
