首页旋转位置传感器 TMAG6180EDGKRQ1

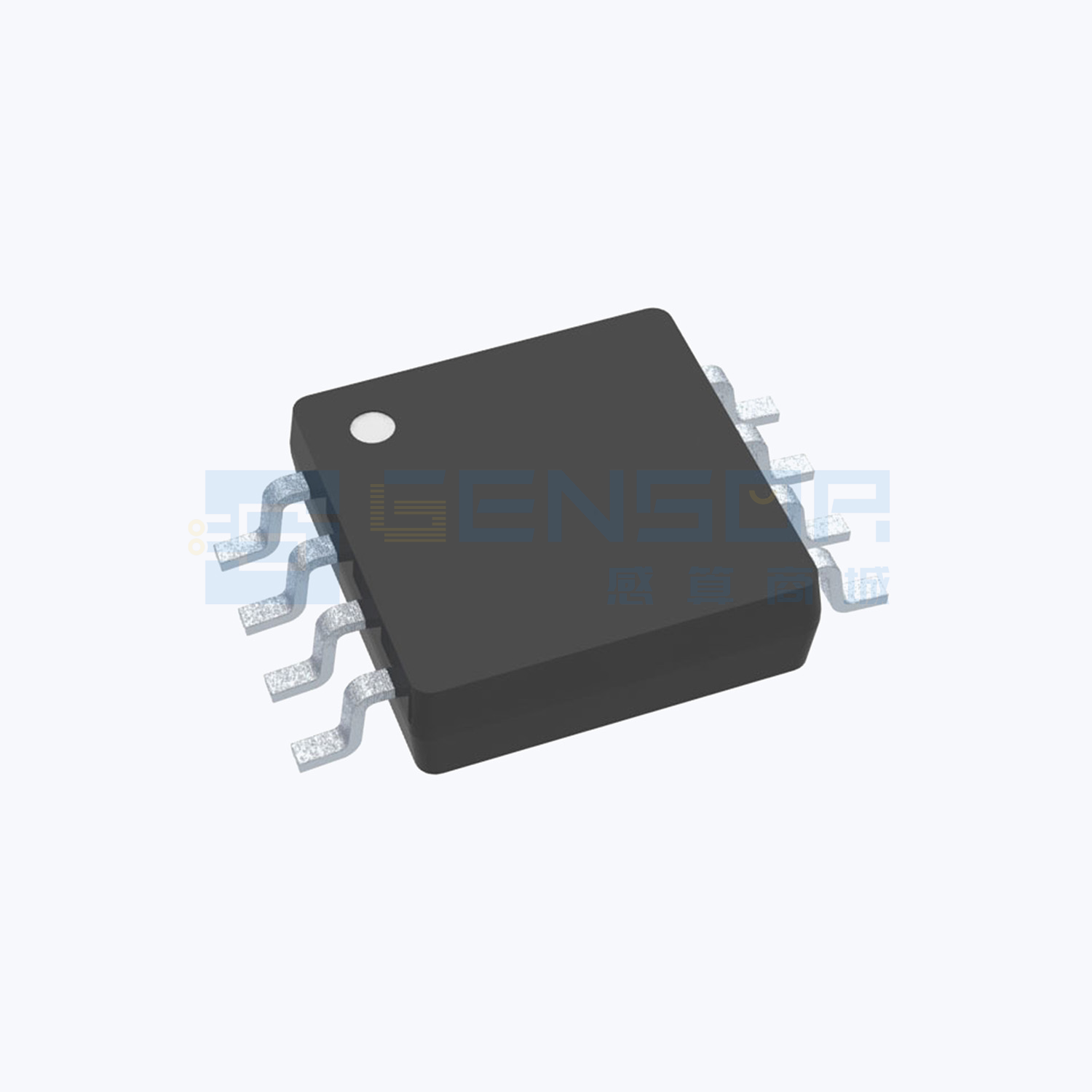

温馨提示：图片仅供参考，商品以实物为准

对比

TMAG6180EDGKRQ1

商品分类：

旋转位置传感器

品牌：

Texas Instruments(德州仪器)

包装方式：

编带卷盘

最小包装量：

1/个

数据手册

雨刮模块执行器 BLDC/PMSM电机位置传感转向角传感器牵引电机电动助力转向伺服驱动位置传感器角度传感器电动自行车

展开

收起

产品介绍

参数信息

数据手册PDF预览

纠错反馈

产品概述

TMAG6180-Q1 是一款基于各向异性磁阻 (AMR) 技术的高精度汽车级 360° 角度传感器。该器件集成了信号调理放大器，提供与施加的面内磁场方向相关的差分正弦和余弦模拟输出，并包含两个独立的霍尔传感器输出以扩展角度检测范围至 360°，适用于电动助力转向、电机位置 sensing 等应用。

核心特点/优势

符合 AEC-Q100 汽车级标准（温度等级 0：-40°C 至 150°C）
高精度 AMR 角度传感器（典型值 0.1°，最大值 0.4° @ 3.3V）
高速 AMR 角度传感（超低延迟 < 2μs，支持高达 100krpm）
低角度漂移，无需跨温度校准
集成象限检测功能（使用霍尔传感器将 AMR 角度范围扩展至 360°）
正弦和余弦差分比率模拟输出
宽工作磁场范围：20mT 至 1T
快速启动时间：< 40μs
供电电压范围：2.7V 至 5.5V

应用领域

电动助力转向
转向角传感器
BLDC/PMSM 电机位置传感
电动自行车
雨刮模块
执行器
伺服驱动位置传感器
牵引电机

选型指南/使用建议

建议在靠近器件处使用去耦电容以提供具有最小电感的本地能量。TI 推荐使用至少 0.1μF 的陶瓷电容。

温馨提示

若上述内容存在差异，请以产品手册为准；如需获取完整规格书，请直接点击下载查看。

声明：本产品内容及配图源自互联网收集或供应商自行上传，目的在于传递更多信息，并不代表平台赞同其观点或证实其内容真实性，不承担此类作品侵权行为的直接责任及连带责任。如涉及作品内容、版权等问题，请联系平台处理，侵权内容将在一周内下架整改。

参数信息
查找相似商品

	参数名称	参数值

	参数名称	参数值

数据手册PDF预览

                                    PDF部分预览  （3页）
                                    共37页，查看全部请下载


预览已结束，共37页，查看全部请下载

预览

下载

供应商：上海感算电子科技有限公司

价格梯度

单价（含税）

¥ 18.85

库存量（单位：个）：0

采购数量（起订量 1 个）

个

总额

¥ 18.85
