首页角度传感器 MA780GQ-Z

温馨提示：图片仅供参考，商品以实物为准

对比

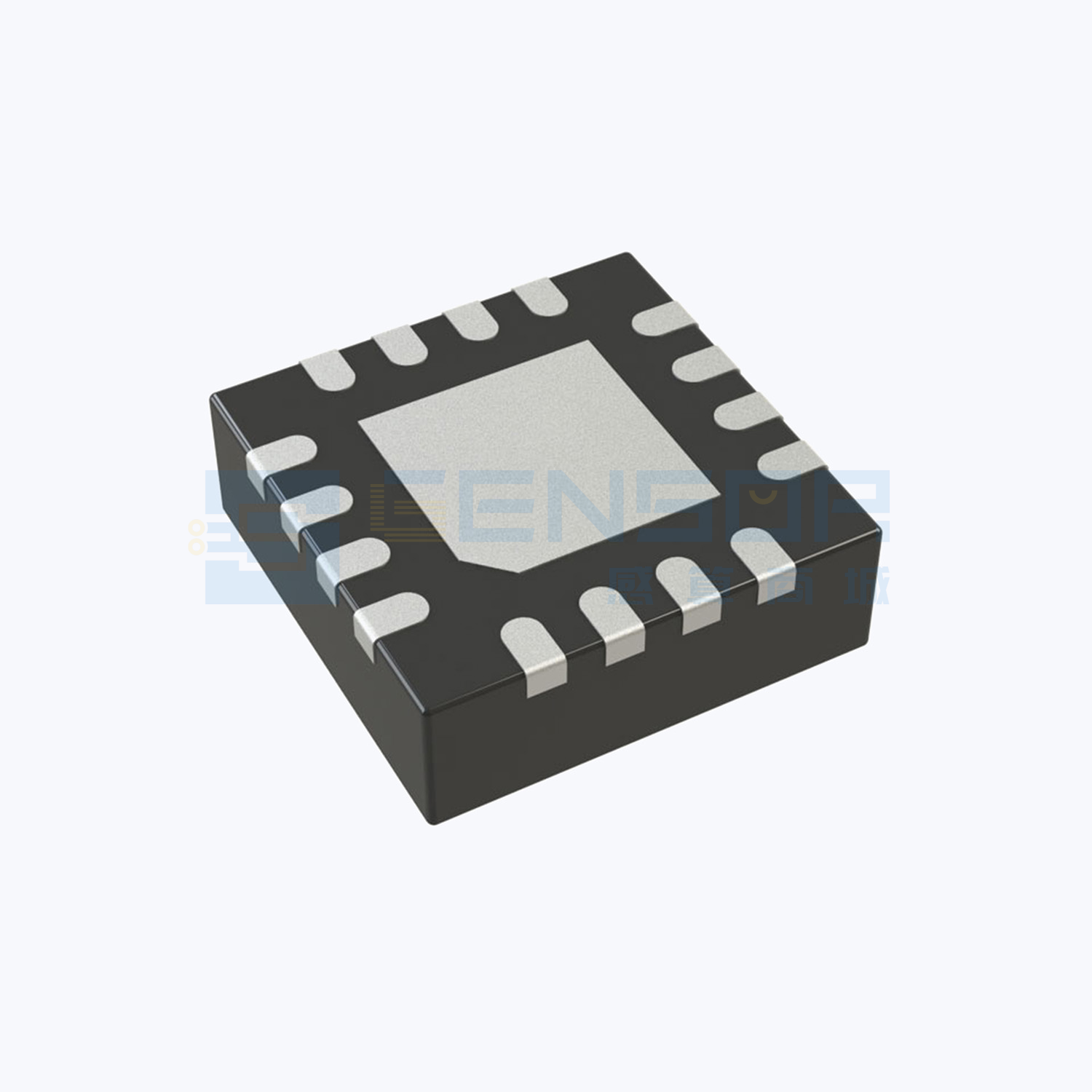

MA780GQ-Z

商品分类：

角度传感器

品牌：

Monolithic Power Systems(MPS)

包装方式：

卷带包装

最小包装量：

1/个

数据手册

通用角度测量角度传感器电池供电设备低功耗旋转旋钮接口多圈编码器

展开

收起

产品介绍

参数信息

数据手册PDF预览

纠错反馈

产品概述

MA780是一款低功耗角度传感器，用于检测永磁体（如旋转轴上的径向磁化圆柱体）的绝对角位置。该器件支持片上时钟或外部控制器控制的电源循环能力，适用于需要低平均功耗的应用，并提供串行外设接口（SPI）进行通信。

核心特点/优势

8位至12位分辨率绝对无接触式角度编码器
空闲模式下电流消耗 <0.5µA
主动模式下电流消耗 10mA
角度检测中断唤醒系统
支持同轴和偏轴操作
串行外设接口 (SPI)
3.3V 供电
-40°C 至 +125°C 工作温度范围
QFN-16 (3mmx3mm) 封装

应用领域

通用角度测量
电池供电设备
多圈编码器
低功耗旋转旋钮接口

选型指南/使用建议

建议在传感器附近放置一个1µF去耦电容，并具有通往GND的低阻抗路径。对于可靠的SPI数据传输，应适当屏蔽所有SPI信号，并在SCLK线上特别注意；建议在SCLK、MISO和MOSI信号上插入RC低通滤波器。

温馨提示

若上述内容存在差异，请以产品手册为准；如需获取完整规格书，请直接点击下载查看。

声明：本产品内容及配图源自互联网收集或供应商自行上传，目的在于传递更多信息，并不代表平台赞同其观点或证实其内容真实性，不承担此类作品侵权行为的直接责任及连带责任。如涉及作品内容、版权等问题，请联系平台处理，侵权内容将在一周内下架整改。

参数信息
查找相似商品

	参数名称	参数值

	参数名称	参数值

数据手册PDF预览

                                    PDF部分预览  （3页）
                                    共32页，查看全部请下载


预览已结束，共32页，查看全部请下载

预览

下载

供应商：上海感算电子科技有限公司

价格梯度

单价（含税）

¥ 28.68

库存量（单位：个）：0

采购数量（起订量 1 个）

个

总额

¥ 28.68
