首页磁场传感器 TMAG5115A1CQDBZR

温馨提示：图片仅供参考，商品以实物为准

对比

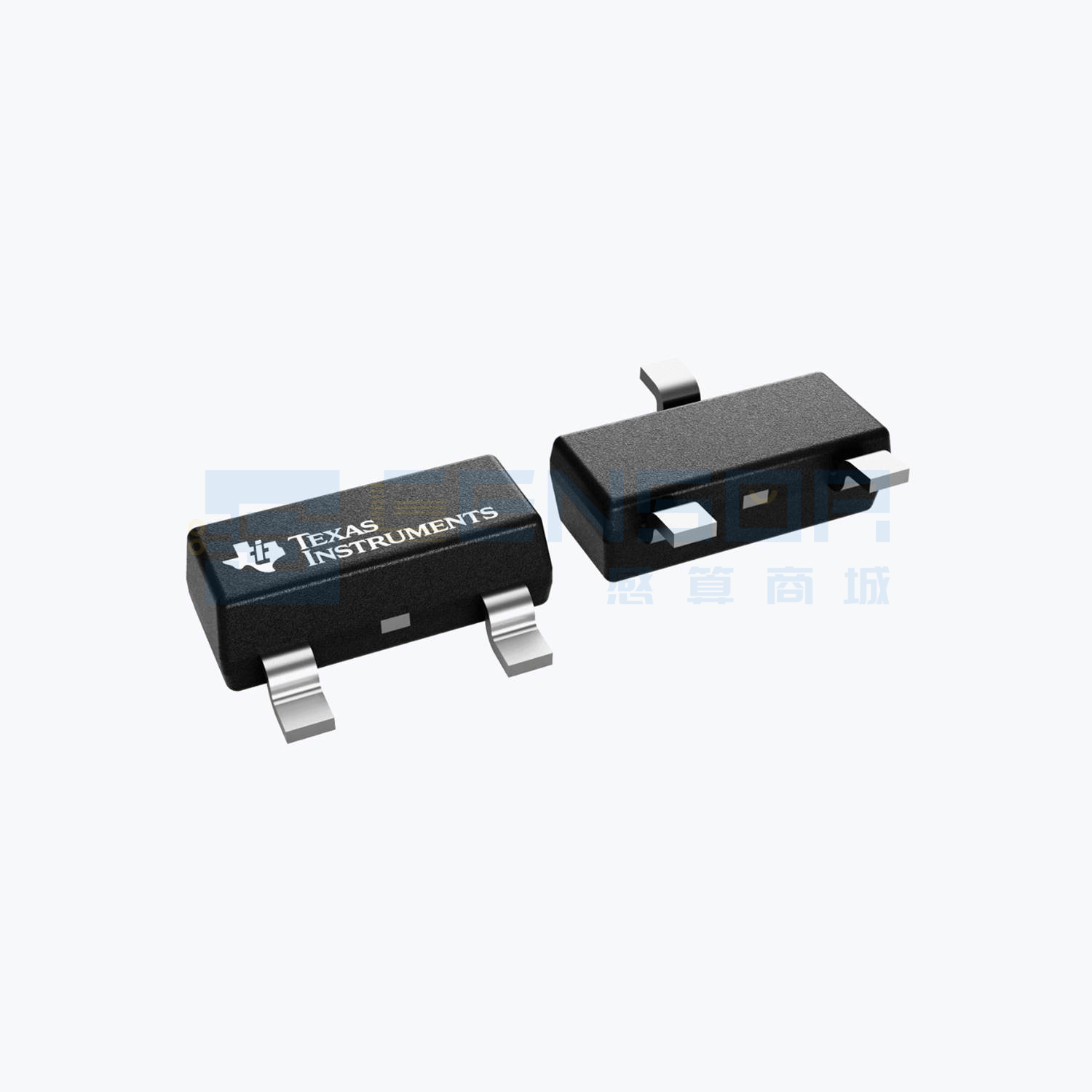

TMAG5115A1CQDBZR

商品分类：

磁场传感器

品牌：

Texas Instruments(德州仪器)

包装方式：

编带卷盘

最小包装量：

1/个

数据手册

阀门和螺线管状态电脑风扇真空机器人无绳电动工具工业无刷直流电机霍尔效应锁存器

展开

收起

产品介绍

参数信息

数据手册PDF预览

纠错反馈

产品概述

TMAG5115是一款高性能霍尔效应锁存传感器，具有快速传播延迟和低抖动特性。该器件采用斩波稳定技术，提供数字锁存输出，适用于需要高RPM的工业和商业应用，支持2.5V至26V宽电压范围。

核心特点/优势

高速数字双极锁存霍尔传感器
低传播延迟：5 µs
低抖动：5 µs
带宽(BW)：60-kHz
支持宽电压范围：2.5 V至26 V
无需外部稳压器
快速上电时间：62.5 µs
高精度阈值：±3 mT（最大变化±1 mT）
保护功能：输出短路保护、输出电流限制、过温保护
开漏输出（15-mA灌电流）
宽工作温度范围：-40°C至125°C
小型封装和占位面积：表面贴装3引脚SOT-23

应用领域

无绳电动工具
真空机器人
电脑风扇
阀门和螺线管状态检测
工业无刷直流电机

选型指南/使用建议

建议在VCC引脚附近放置一个额定为VCC的0.01-µF陶瓷电容；OUT引脚需要外部上拉电阻，TI推荐使用最小值为0.01-µF的电容。

温馨提示

若上述内容存在差异，请以产品手册为准；如需获取完整规格书，请直接点击下载查看。

声明：本产品内容及配图源自互联网收集或供应商自行上传，目的在于传递更多信息，并不代表平台赞同其观点或证实其内容真实性，不承担此类作品侵权行为的直接责任及连带责任。如涉及作品内容、版权等问题，请联系平台处理，侵权内容将在一周内下架整改。
