首页霍尔效应位置传感器 TMAG5170A2QDGKR

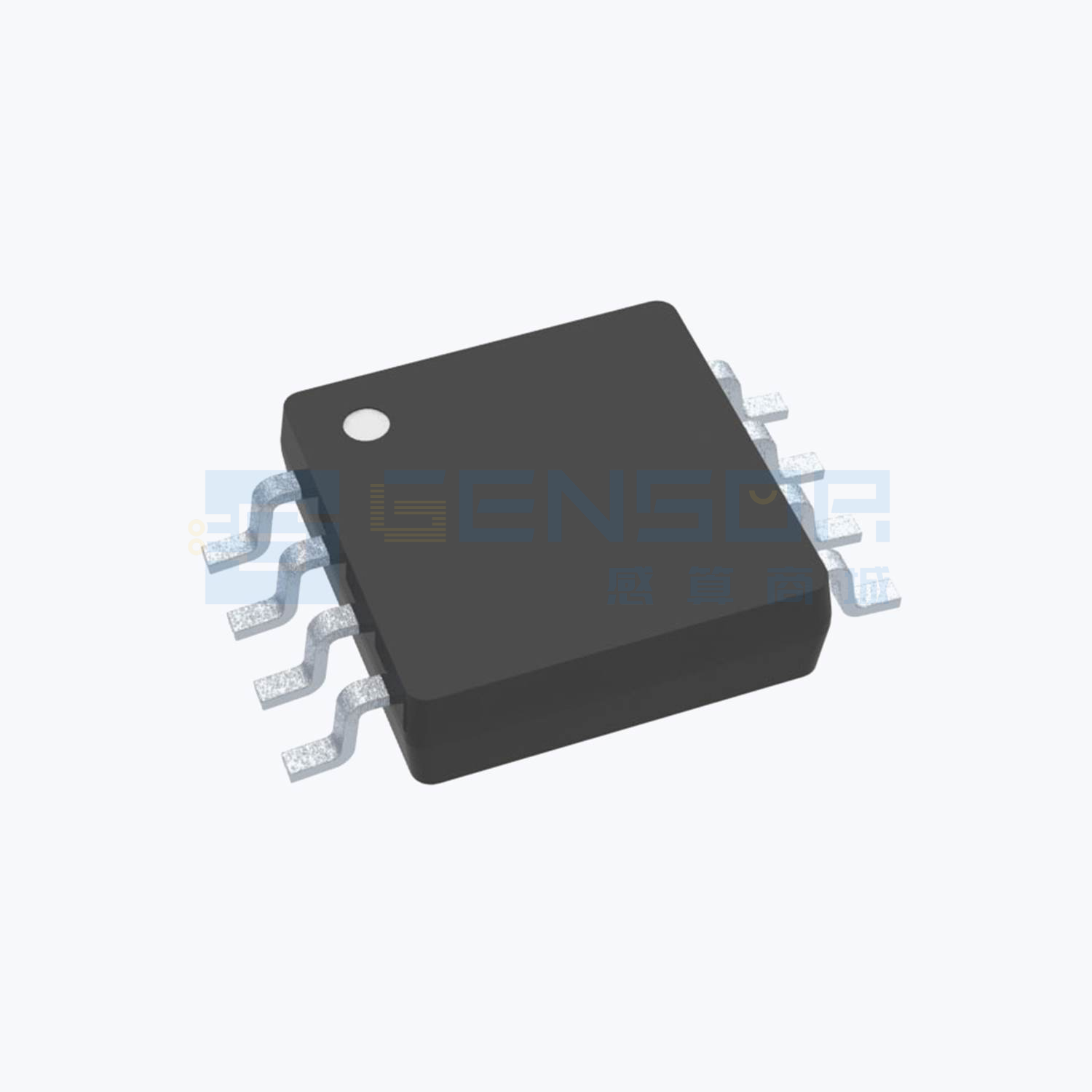

温馨提示：图片仅供参考，商品以实物为准

对比

TMAG5170A2QDGKR

商品分类：

霍尔效应位置传感器

品牌：

Texas Instruments(德州仪器)

包装方式：

编带卷盘

最小包装量：

1/个

数据手册

高精度3D线性霍尔效应传感器接近传感器机器人割草机机械臂传感器执行器真空机器人门窗传感器线性电机位置传感器伺服驱动位置传感器移动机器人电机控制洗衣机和烘干机

展开

收起

产品介绍

参数信息

数据手册PDF预览

纠错反馈

产品介绍

产品概述

TMAG5170是一款高精度3D线性霍尔效应传感器，专为广泛的工业和个人电子应用设计。该器件集成了三个独立的霍尔传感器（X、Y和Z轴）以及一个12位ADC，支持高达20 ksps的采样率，并提供SPI接口用于数据传输和配置。

核心特点/优势

高精度线性3D霍尔效应传感器，优化位置感测速度和精度
线性测量总误差：±2.6%（最大值，25°C时）
灵敏度温度漂移：±2.8%（最大值）
单轴20-Ksps转换速率
带循环冗余校验(CRC)的10-MHz串行外设接口(SPI)
内置温度传感器，误差 < ±2°C
独立可选的X、Y和Z磁量程
5-nA（典型值）深度睡眠模式电流
自主唤醒和睡眠模式，阈值检测仅消耗1.5 µA
ALERT功能用于启动传感器转换或指示转换完成
集成诊断功能用于故障检测
集成角度CORDIC计算引擎，带增益和偏移调整
2.3-V至5.5-V电源电压范围
工作温度范围：–40°C至+150°C

应用领域

机械臂传感器
移动机器人电机控制
接近传感器
线性电机位置传感器
伺服驱动位置传感器
执行器
机器人割草机
真空机器人
洗衣机和烘干机
门窗传感器

温馨提示

若上述内容存在差异，请以产品手册为准；如需获取完整规格书，请直接点击下载查看。

声明：本产品内容及配图源自互联网收集或供应商自行上传，目的在于传递更多信息，并不代表平台赞同其观点或证实其内容真实性，不承担此类作品侵权行为的直接责任及连带责任。如涉及作品内容、版权等问题，请联系平台处理，侵权内容将在一周内下架整改。

参数信息

查找相似商品

	参数名称	参数值

	参数名称	参数值

数据手册PDF预览

                                    PDF部分预览  （3页）
                                    共61页，查看全部请下载


预览已结束，共61页，查看全部请下载

预览

下载

供应商：上海感算电子科技有限公司

价格梯度

单价（含税）

¥ 17

库存量（单位：个）：0

采购数量（起订量 1 个）

个

总额

¥ 17.00
