首页磁场传感器 DRV5015A1EDBZRQ1

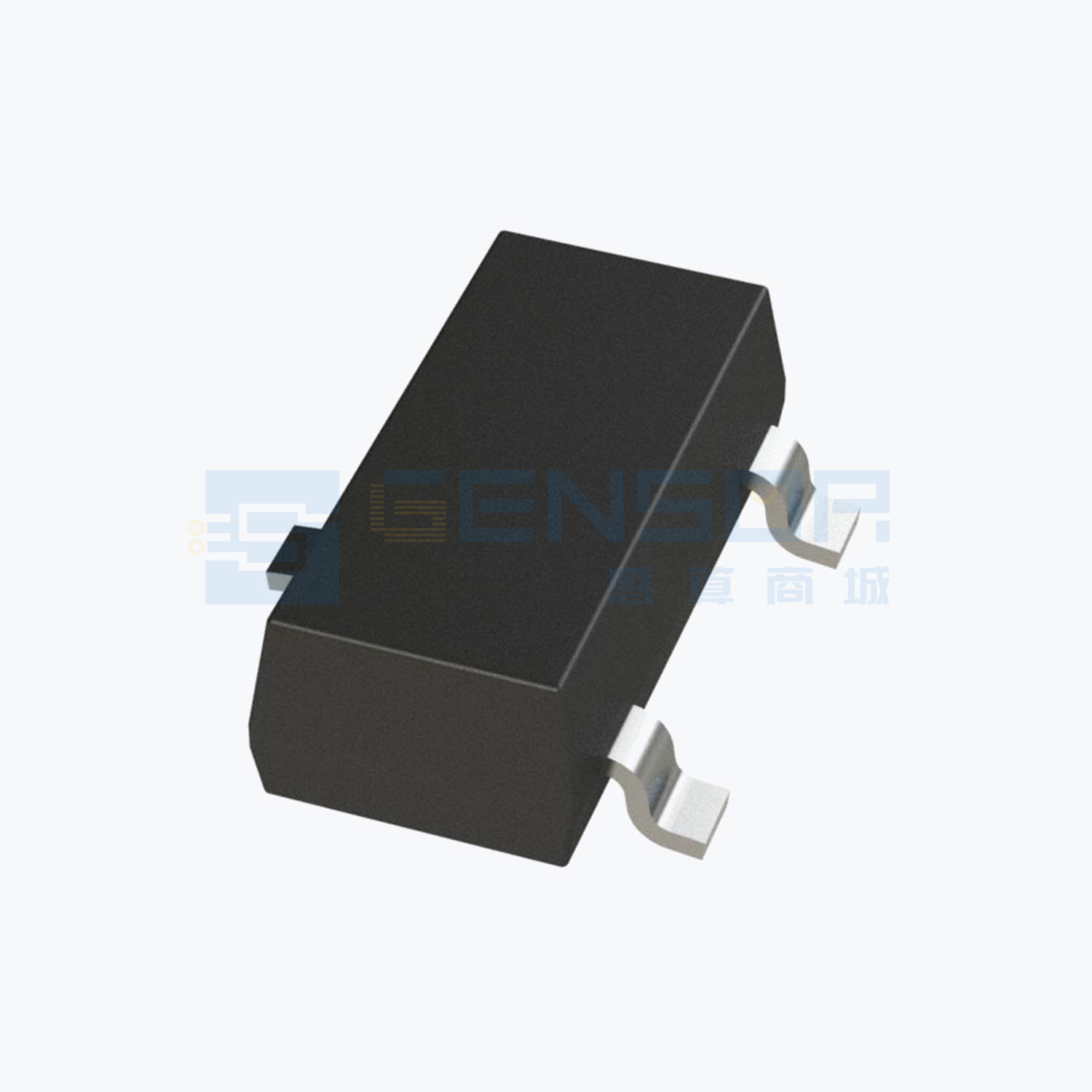

温馨提示：图片仅供参考，商品以实物为准

对比

DRV5015A1EDBZRQ1

商品分类：

磁场传感器

品牌：

Texas Instruments(德州仪器)

包装方式：

编带卷盘

最小包装量：

1/个

数据手册

车窗电子助力转向滑动门汽车应用无刷直流电机传感器电动天窗电机速度(转速表) 车轮速度流体测量人机界面旋钮霍尔效应传感器燃油泵机械行程增量旋转编码

展开

收起

产品介绍

参数信息

数据手册PDF预览

纠错反馈

产品概述

DRV5015-Q1 是一款专为高速和高温电机应用设计的低压数字锁存霍尔效应传感器。该器件在 2.5V 至 5.5V 电源下工作，能够感应磁通密度并根据预设的磁阈值呈现数字输出。交替的南北磁极用于切换输出，集成的迟滞功能可提供稳健的开关性能。

核心特点/优势

符合汽车应用资格
通过 AEC-Q100 认证：器件温度等级 0：-40°C 至 150°C 环境工作温度范围
数字锁存霍尔效应传感器
高磁灵敏度：DRV5015A1-Q1: ±0.7 mT (典型值)
集成迟滞
快速 30-kHz 传感带宽
2.5-V 至 5.5-V 工作 VCC 范围
开漏输出，能够提供 20-mA 输出电流

应用领域

无刷直流电机传感器（燃油泵、电子助力转向、电动天窗、车窗、滑动门）
增量旋转编码（电机速度/转速表、机械行程、流体测量、人机界面旋钮、车轮速度）

选型指南/使用建议

为了可靠的功能性，磁铁必须在传感器处施加大于表中指定的相应最大 BOP 或 BRP 数值的磁通密度。增加额外的余量以考虑机械公差、温度效应和磁铁变化。随着温度升高，磁铁通常会产生较弱的磁场。

温馨提示

若上述内容存在差异，请以产品手册为准；如需获取完整规格书，请直接点击下载查看。

声明：本产品内容及配图源自互联网收集或供应商自行上传，目的在于传递更多信息，并不代表平台赞同其观点或证实其内容真实性，不承担此类作品侵权行为的直接责任及连带责任。如涉及作品内容、版权等问题，请联系平台处理，侵权内容将在一周内下架整改。

参数信息
查找相似商品

	参数名称	参数值

	参数名称	参数值

数据手册PDF预览

                                    PDF部分预览  （3页）
                                    共26页，查看全部请下载


预览已结束，共26页，查看全部请下载

预览

下载

供应商：上海感算电子科技有限公司

价格梯度

单价（含税）

¥ 3.87

库存量（单位：个）：0

采购数量（起订量 1 个）

个

总额

¥ 3.87
