线性稳压器IC的输入输出电容设计和纹波对策
来源：罗姆
发布时间：2025-05-12
阅读量：5
线性稳压器IC的输入输出电压差
与瞬态响应及纹波抑制比之间的关系
线性稳压器IC工作时的最小输入电压是从产品规格书“输入输出电压差vs输出电流”图表中读取所用负载电流下的输入输出电压差，并与输出电压相加得出的。下图是从BDxxIC0W系列的产品规格书中摘录的示例。例如，当负载电流（输出电流）IO为0.6A时，输入输出电压差Vdrop约为0.25V，如果所需的输出电压为3.3V，则最小输入电压为3.3V+0.25V=3.55V。图表中的特性值通常为典型值。
输入输出电压差与
输出电流（负载电流）的关系示例
在上述示例那样输入输出电压差尽可能小的条件下，需要注意以下几点。这种情况下，虽然DC能够工作并输出既定的电压，但控制能力会有所下降。
线性稳压器IC的输出控制（EN）引脚

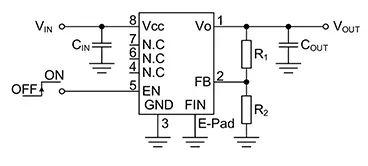

通过EN引脚可以控制输出的开启/关闭。BDxxIC0系列中，当在EN为低电平时，VO关闭，IC整体停止工作，消耗电流为零；EN为高电平时，IC启动，VO开启。下图为电路示例。

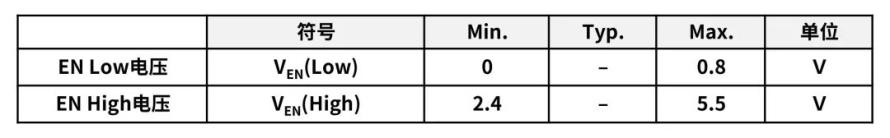

为确保IC的启动/关闭，需按照产品规格书电气特性中规定的值给EN引脚施加电压（下表摘自产品规格书）。
※Ta＝25℃、VCC＝3.3V、R1＝16kΩ、R2＝7.5kΩ

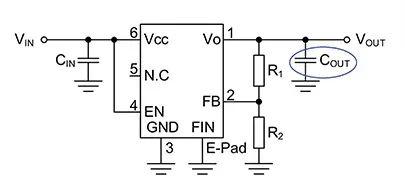

线性稳压器IC输出电容的注意事项
在线性稳压器IC的电源电路中，通常需要在输入端和输出端分别配置电容器。接下来将介绍输出电容与输入电容的相关注意事项。首先介绍输出电容的注意事项。
电路板布局
输出电容应尽可能靠近线性稳压器IC的VO引脚安装，并连接至相邻的接地端，以确保线性稳压器环路控制的稳定性。理想状态是尽可能靠近IC的VO引脚安装，大致目标是放置在距离IC3cm以内的位置。
静电容量
对于BDxxIC0W系列，考虑到容差和温度特性，需选择实际静电容量值为1μF以上的电容器。容量过小可能会导致电路振荡。
输出电容的最大电容值没有限制，但需注意以下事项。增加输出电容容量会延长电源开启时的充电时间及关闭时的放电时间。另外，电源关闭时，若出现输出电压高于输入电压的情况，可能导致IC内部产生反向大电流而损坏IC。在这种情况下，必须在电路中添加旁路二极管或防反二极管。
