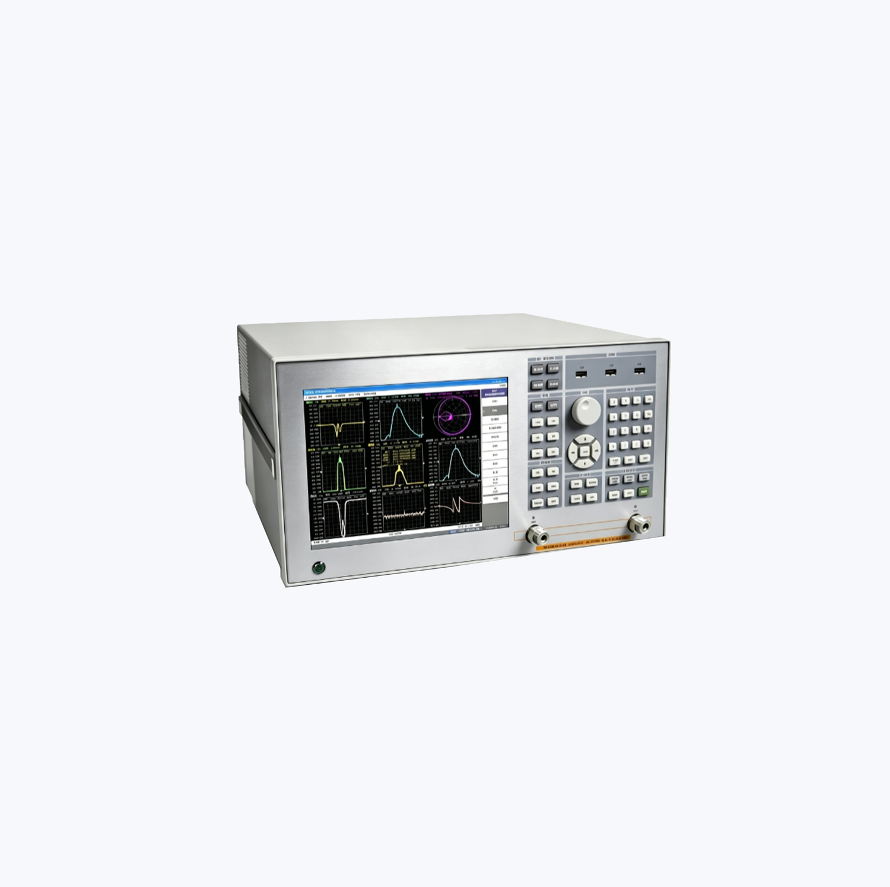

高性能矢量网络分析仪

本方案是基于TD3620C矢量网络分析仪构建的高性能微波测试解决方案，频率覆盖300kHz～20GHz，可配置二端口或四端口，突破了传统标量测量"只能看幅度"的局限，可对被测器件的S参数、驻波比、群延迟、相位等传输与反射特性进行全量表征。设备配备TF   T彩色液晶触摸屏、Windows 7操作环境与内置VBA编程环境，支持USB、LAN、GPIB、I/O等多种通信接口，旨在为移动通信、国防军工、雷达、航空航天、汽车电子及半导体等领域的微波器件与组件，提供从研发验证到产线批量测试的一体化测量方案，解决了高频器件测试中精度不足、校准复杂、产线自动化对接难等核心痛点。

• 宽频覆盖与高动态范围

宽频率覆盖:单机覆盖300kHz～20GHz，配合1Hz频率分辨率与±7ppm频率准确度，一台仪器即可覆盖多数射频微波器件的全频段测试需求，减少多台设备拼凑带来的堆叠误差。

高系统动态范围:1MHz～8.5GHz典型动态范围达118dB（中频带宽10Hz），8.5GHz～15GHz为100dB，15GHz～20GHz为95dB，确保大衰减器件与小信号反射依然测得准。

低迹线噪声与高速度:迹线噪声低于0.005dBrms，测量速度最快3ms（201扫描点、中频带宽500kHz），中频带宽10Hz～1.5MHz可调，扫描点数2～20001，在精度与效率之间自由取舍。

• 全端口校准体系

全4端口SOLT校准:提供4个测试端口的完整SOLT校准，配合增强型响应校准，消除方向性、串扰、源匹配、反射跟踪与传输跟踪误差。

TRL校准与端口扩展:面向非同轴器件提供TRL校准；当无法在测试端面直接校准时，端口扩展可补偿测试端面与被测件之间的相移与延迟。

电子校准件Ecal支持:显著降低校准复杂度与操作出错率，减少连接器磨损，适合高频次产线校准场景。

功率计校准与接收机校准:支持用功率计校准输出功率电平，支持在绝对值测量中校准单个接收机增益。

• 多通道分析与专业功能

100多个独立测量通道:可在100多种不同激励条件下同时测量，数据格式支持对数、相位、群延迟、史密斯圆图、极坐标、线性、SWR、实部、虚部、扩展相位、正相位等。

夹具仿真器:支持混合模式S参数测量、网络去嵌入延伸校准面、端口阻抗转换、匹配电路嵌入、4端口网络嵌入/去嵌入、差动/公共端口参数阻抗转换等，可直接把校准面推进到芯片或夹具端面。

频标与极限测试:具备Max值、Min值、峰值、频标自动跟踪、带宽搜索、凹峰搜索等功能，配合极限测试实现产线快速判等。

时域分析TDR（选件）:通过增强型时域分析完整表征高速串行互连，定位阻抗不连续点。

• 开放互联

丰富通信接口:配备USB、LAN、GPIB、I/O接口及外部VGA显示接口，方便组建自动测试系统，支持通过LAN接入局域网与远程数据传输。

VBA编程环境:内置VBA，可实现高吞吐量测试与自定义UI，便于按企业流程定制测试步骤与报表。

MES系统对接:支持与工厂MES系统对接，实现自动化批量生产测试与数据追溯。

双语言操作界面:中文/英文界面自由切换，满足不同用户群体的使用习惯。

• 选件化配置

端口灵活选配:选件2K5对应300kHz～20GHz二端口配置，选件4K5对应四端口配置，可对多端口器件、平衡/不平衡器件进行测试。

校准件配套:选件1E20J为3.5mm(m)型50Ω校准件，选件1E20K为3.5mm(f)型50Ω校准件，均含开路器、短路器、负载与转接头。

工程化机身:仪器尺寸490×427×234mm（宽×深×高），重量约20kg；包装后663×590×386mm，约23.0kg，便于实验室与产线搬迁部署。
