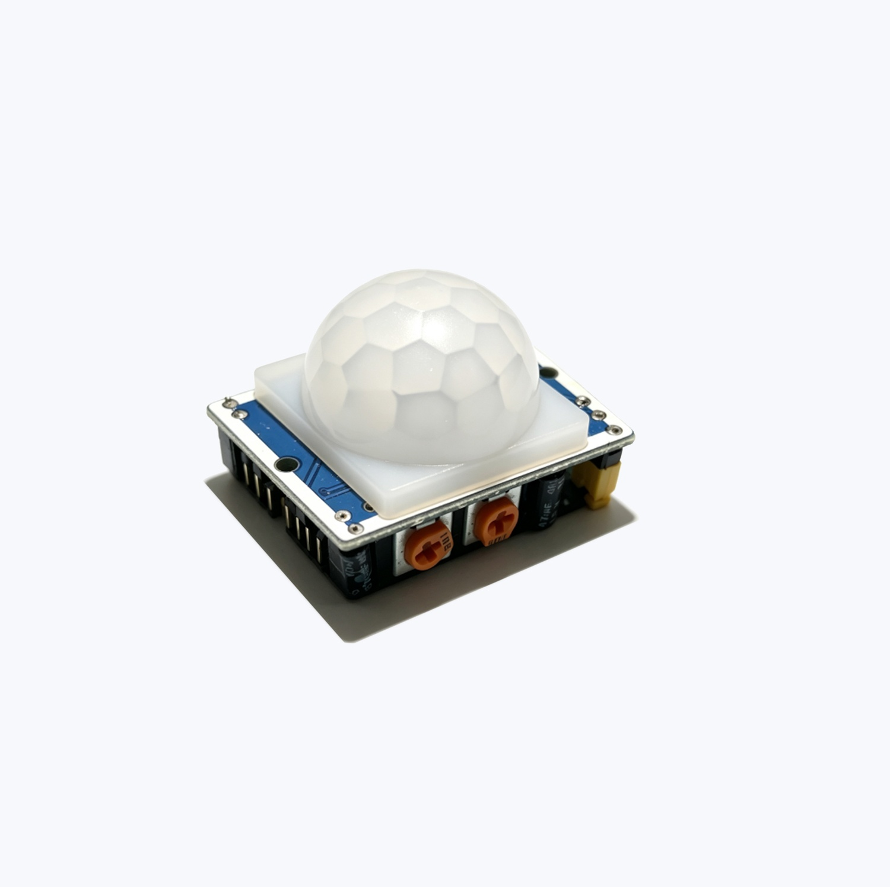

基于热释电红外线技术的智能人体感应方案

本方案是基于人体热释电红外线技术的自动控制产品，采用高灵敏度，可靠性强的LHI778传感器基础上开发。SP08120-778C1的设计方案采用通用型的86盒设计方案，接线方式为两线式，交流电220V火线进,220V火线出，兼容性强。模块采用非接触式人体红外感应，它是通过被动接收人体发出的红外线，所以对环境与目标没有影响,同时灵敏性高，解决了传统的接触式开关需要接触才打开与声控开关需要发声才打开等产品的弊端，非常合适使用在灯控，自动门等自动控制领域。

• 自动感应，人进入其感应范围则输出高电平，人离开感应范围则自动延时设定时间后进入低电平。

• 光敏控制(预留端口，可选择)可设置光敏控制，白天或光线强时不感应，晚上或光线比较弱时才感应。

• 两种触发方式，用户可自行调节:A、不可重复触发方式:即感应输出高电平后，延时设定时间后，输出将自动从高电平变为低电平;B、可重复触发方式:即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

• 具有感应封锁时间:感应模块在每一次感应输出后(高电平变成低电平)，可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品;同时此功能可有效抑制负载切换过程中产生的各种干扰。(此时间可调，默认2.5S)。

• 工作宽电压5V~18V。

• 感应距离远:8米。

智能检测开关

排气扇

LED灯
