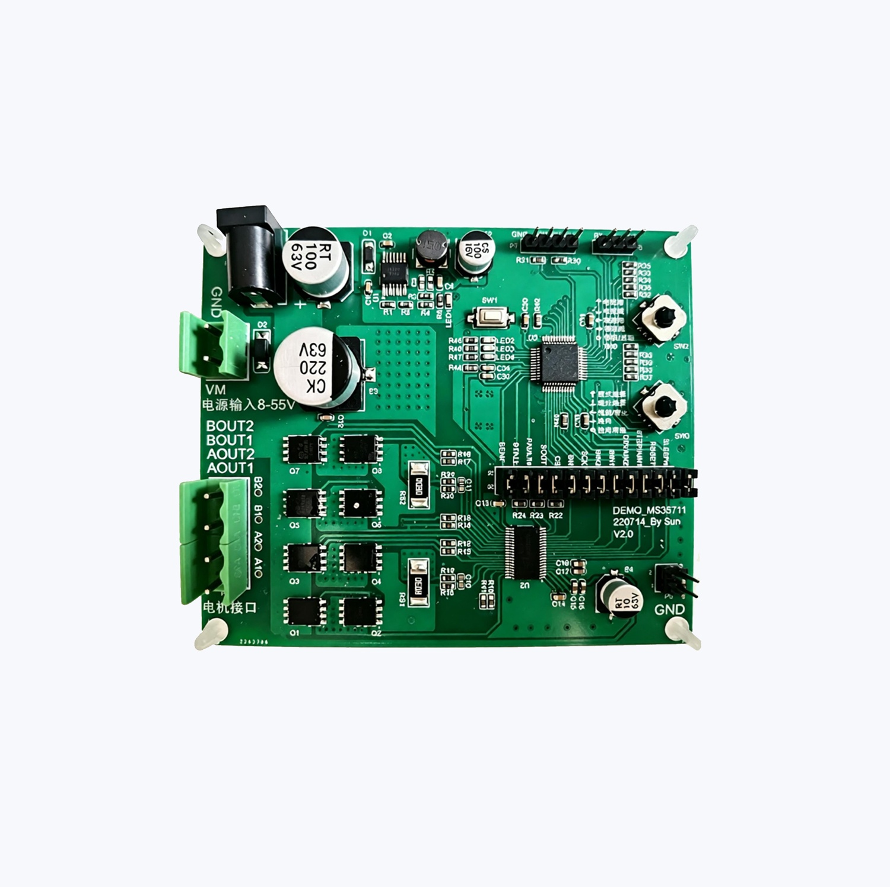

MS35711高性能步进电机驱动解决方案

本方案基于 MS35711T/MS35711TE 高性能步进电机控制器设计，专为解决工业自动化与机器人领域对电机驱动的高电压、高精度及高稳定性需求而生。方案采用“MCU + 预驱 + 功率级”的分立式架构，支持宽电压输入与SPI数字编程。通过内置的自适应消隐时间与自动混合衰减模式，该方案能够在宽电压范围内实现极致的平滑运动控制与静音效果，是高端工业设备的理想选择。

• 宽电压高压驱动：支持 8V ~ 55V 的宽范围电源输入，能够驱动高功率密度的步进电机，满足大扭矩输出需求。

• 精密微步控制：内置 1/256 微步进 驱动技术，配合自动混合衰减模式，显著降低电机运行噪音与振动，实现平滑的精密定位。

• 智能SPI接口：集成 SPI串行接口，支持对输出电流（扭矩）、步进模式、衰减模式及堵转检测功能进行实时编程与监控，提升系统智能化水平。

• 灵活的控制逻辑：兼容标准的 DIR/STEP 控制信号，同时支持双极步进电机或双路刷式直流电机的驱动配置。



                  工业自动化



                           机器人技术



                                 安防监控
