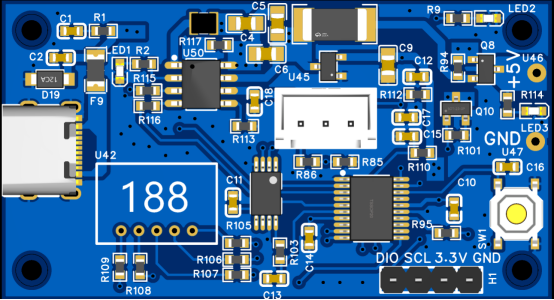

本方案是一款集成充电管理、放电保护、电量检测与显示的单节锂电池管理模块。采用5V/2A输入为电池充电，同时为产品系统供电；当外部电源断开时，自动切换至电池供电。内置高精度电量计，通过三位数码管显示0~100%剩余电量，并在电池电压低至3.2V时切断输出以保护电池。方案具备完善的保护功能。
智能电源路径管理：插入5V时优先为系统供电，同时给电池充电；断开5V自动切换电池供电，无缝衔接。
精准电量显示：基于电压补偿算法，三位数码管直观显示剩余电量，充电时显示当前电量并动态递增。
多重安全保护：硬件+软件双重保护，确保电池不过充、不过放、不短路，延长电池寿命。
低功耗设计：待机功耗极低，适合长时间待机设备。
长循环寿命：优化充电曲线和截止电压。
类别 |
参数项 |
规格/指标 |
电池适配 |
电池类型 |
单节锂电池（3.2V~4.25V） |
推荐电池容量 |
根据产品需求，典型2000mAh~5000mAh |
|
充电管理 |
输入电压/电流 |
5V ±10% / 2A (最大) |
充电截止电压 |
4.25V ±0.5% |
|
充电方式 |
恒流恒压（CC/CV），内置防反接保护 |
|
放电管理 |
放电截止电压 |
3.2V（切断输出，数码管显示0） |
最大持续放电电流 |
2A（可定制） |
|
放电输出 |
与系统供电共用，自动切换外部5V/电池 |
|
电量显示 |
显示方式 |
三位0.56英寸数码管，显示0~100% |
电量检测精度 |
±5% (典型) |
|
显示更新 |
实时刷新，充电时动态增加 |
|
保护功能 |
过充保护 |
4.25V关断充电 |
过放保护 |
3.2V关断放电 |
|
过流保护 |
放电电流超过3A时关断（可调） |
|
短路保护 |
输出短路立即关断，移除后自动恢复 |
|
电池反接保护 |
电池反接不工作，防止损坏 |
|
其他特性 |
待机功耗 |
<50µA（关机模式） |
存储建议 |
电池放空后存放不超过30天，以免过放 |
|
工作温度 |
-10℃ ~ 60℃ |
输入端：Micro USB / Type-C 5V电源
电池接口：单节锂电池正负极（带防反接）
显示接口：三位数码管模块（可直接焊接或排线连接）
手持设备
便携仪表
单节锂电池充放电管理方案.pdf
