GaN高动态机器人关节伺服驱动方案

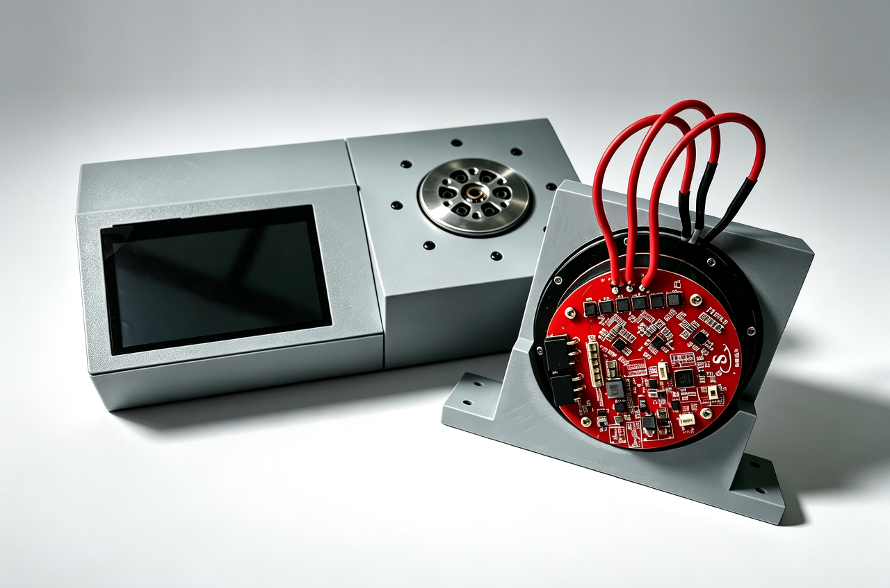

  本方案是一款基于GaN（氮化镓）功率器件技术的高性能关节驱动控制器方案，专为机器人关节伺服驱动场景而设计。方案以STM32G431CBU6微控制器为核心控制单元，搭配INS2040QC半桥GaN驱动器及INN100EBD018DAD GaN功率器件，构建出一套高效率、高功率密度的关节伺服驱动系统。系统采用磁场定向控制（FOC）算法，PWM开关频率高达100KHz，单次FOC运行周期不超过20微秒，配合单圈16位绝对位置磁编码器，实现了高精度的速度模式与伺服（位置）模式双模式运行。整体技术路线以GaN器件替代传统硅基MOSFET，在保证高功率输出（DC24~48V@≤400W）的同时，大幅降低开关损耗，提升系统的动态响应能力和热管理表现，是面向下一代高性能机器人关节的前沿驱动方案。

•  GaN内阻小，开关速度快，损耗小，效率高

• 体积小，功率密度高

• 高载波频率(PWM≥60KHz)和电流环带宽

• FOC算法: 单次运行周期<20us

• 通信接口: CAN/FDCAN/UART

• 过流、过压、欠压、堵转、过热、缺相保护等

• 输入电压范围:DC24V~48V 功率400W

• 主控芯片:STM32G431CBU6 VQFN-48 ST(意法半导体)

• 电源DCDC:LM51640DDARO1 100V-1A SO-8 TI(德州仪器)

• GaN驱动:INS20400CInnoscience(英诺赛科)

• GaN功率MOS:INN100EBD018DAD Innoscience(英诺赛科)

• 磁编码器:KTH7812-X-N-SOP8 CONNTEK(昆泰芯)



工业机器人关节



仿生机器人



精密云台
