本方案是一款高性能、高可靠性的无刷直流电机驱动模块。采用120°霍尔传感器检测转子位置，实现精确的电子换相。控制核心采用带高级定时器的MCU，配合三相全桥MOSFET功率电路，支持PWM调速、正反转控制、刹车等功能。模块内置多种保护机制，确保在过流、过温、欠压等异常情况下安全停机。可适配不同功率等级的电机，满足工业级和消费级应用需求。

精确换相控制：基于120°霍尔信号实时检测转子位置，换相精准，效率高。
宽电压输入：支持12V~48V宽范围供电，适配多种电机和电池组。
多种保护机制：过流、过温、欠压、堵转保护，确保模块和电机安全。灵活的调速方式：PWM占空比调速，响应快速，支持外部模拟量或数字信号输入。
低功耗设计：待机功耗低，适合电池供电设备。
状态反馈：提供故障输出信号，便于系统监控。

类别	参数项	规格/指标
电气参数	输入电压范围	DC 12V ~ 48V（典型24V/36V）
	额定连续电流	15A（需加强散热）(可定制)
	峰值电流（≤10s）	30A
	待机功耗	<1W
驱动特性	适配电机类型	三相直流无刷电机（有感BLDC）
	霍尔传感器角度	120°
	控制方式	方波（六步换相） / 可支持正弦波（选配）
	调速方式	PWM占空比调速（频率16kHz~20kHz）
	转向控制	正转/反转可切换
	刹车方式	短接制动或自由停机（可配置）
保护功能	过流保护	硬件+软件双重保护，阈值可调（如30A）
	欠压保护	输入电压低于设定值（如10V）时关断
	过温保护	MOS管温度＞100℃时降额或停机
	堵转保护	堵转超过2秒自动关断输出
	霍尔信号异常保护	霍尔信号丢失或错误时停机
接口与指示	控制信号接口	3.3V/5V电平兼容：PWM、EN、DIR、BRAKE
	霍尔传感器接口	H1、H2、H3（120°）及+5V/GND
	电机接口	U、V、W三相输出
	状态指示	电源/运行/故障LED指示灯
环境参数	工作温度范围	-20℃ ~ +85℃
	存储温度范围	-40℃ ~ +125℃
	散热方式	自然冷却或加装散热片/风扇（根据电流）
机械尺寸	PCB尺寸	可定制
机械尺寸	安装方式	可定制

应用接线

电源输入：V+ / GND。
电机输出：U、V、W连接电机三相线。
霍尔输入：H1、H2、H3对应电机霍尔信号线，+5V/GND供电。
控制信号：PWM（调速）、DIR（方向）、EN（使能）、BRAKE（刹车）

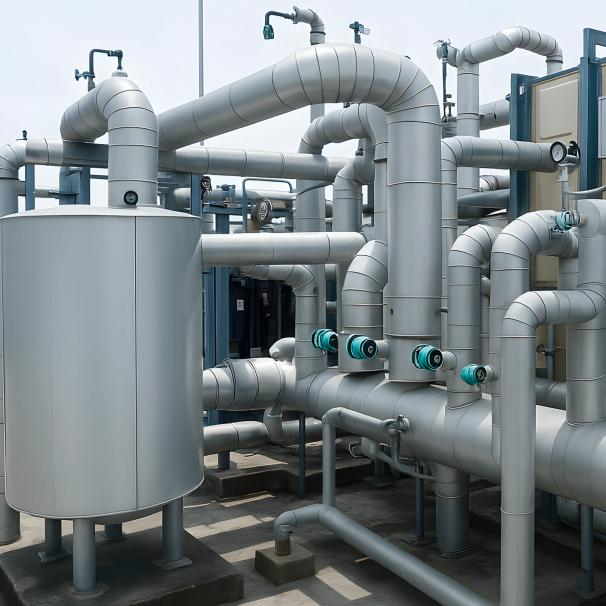

水泵

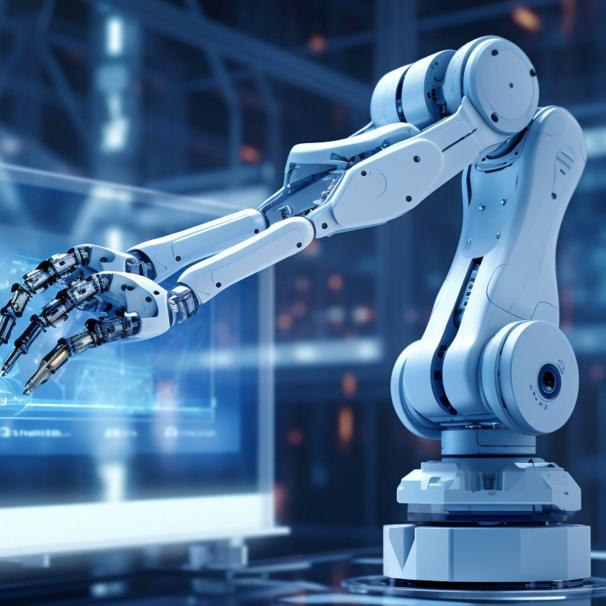

机器人关节

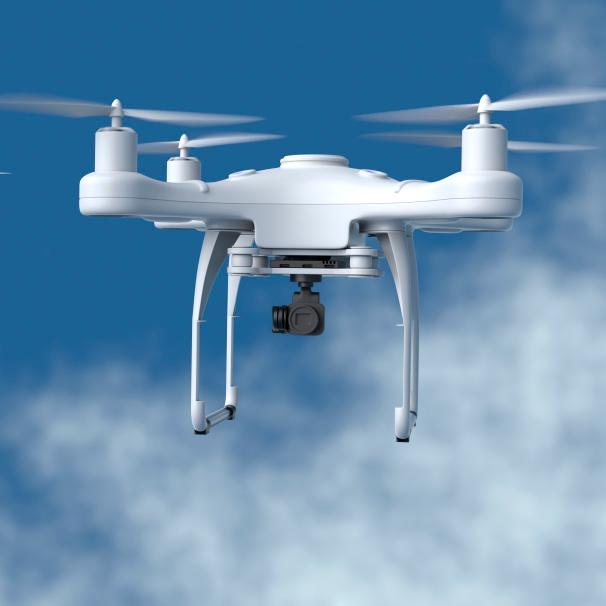

无人机

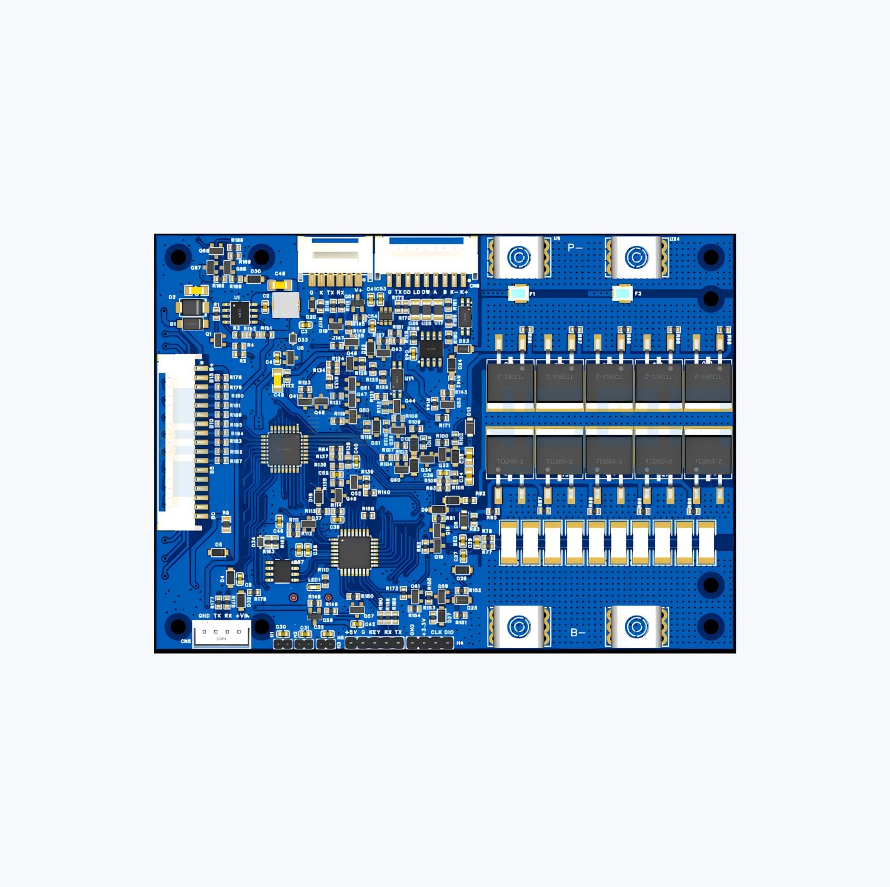

BMS管理

规格参数

属性	参数值
适用串数	7串至16串（通过电阻配置可选）
工作电压	19.6V ~ 29.4V（针对7串三元）
持续放电电流	最大20A
放电回路内阻	≤30mΩ
工作功耗	约30mA
休眠功耗	≤35uA
