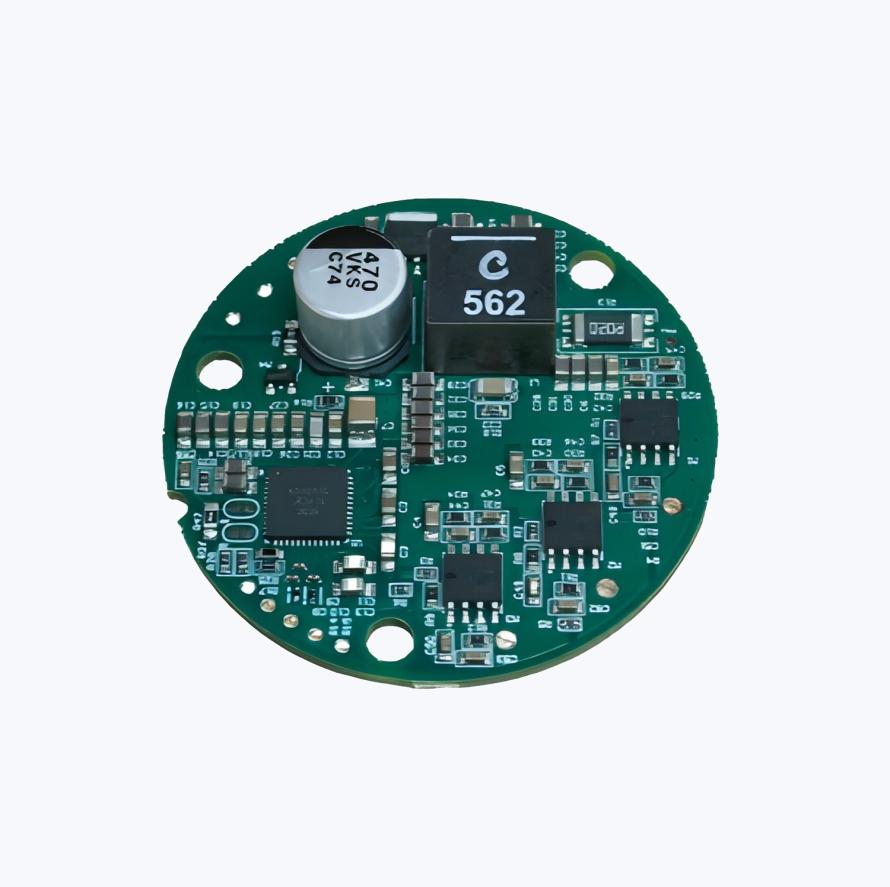

SoC级机器人关节智能驱动解决方案

基于Allegro 车规级单芯片SOC A89201的高集成SOC电机驱动方案， A89201在 7 mm×7 mm QFN-48 内集成 40 MHz Cortex-M4、三相门极驱动、12 位高速 ADC、LIN/CAN 接口及 50 V 功率管理，可直接驱动 50 V/80 A 三相无刷电机。一颗芯片替代 30+ 颗分立器件，让机器人关节“会思考、会保护、能通信”。

• 单芯片SOC：集成 MCU+预驱+MOSFET 驱动+电源管理，节省PCB 面积

• 0-100 % 占空比

• 12 位 1 µs ADC

• FOC 角度误差 < ±2°

• 三相电流同步采样

• 五级可调门极驱动

• 支持 ASIL-A 系统认证

• 深度休眠：< 100 µA 静态电流

• 提供 Arduino 级 C 源码、Altium 原理图、散热设计 App Note

• 可控电机数量：1 个三相 BLDC/PMSM

• 工作电压：5.5 V – 50 V（单电源供电）

• 持续相电流：20 A（自然散热），峰值 80 A（散热片）

• 驱动频率：4 kHz – 80 kHz（12.5 ns 分辨率）

• 位置检测：无感 FOC、Hall、BEMF 三模式兼容

• 通信接口：LIN 2.x / CAN-FD / UART / PWM 单线

• 保护：过温、欠压、短路、交叉导通、VDS 监测、逐周期限流

• 工作温度：-40 ℃ – 150 ℃（AEC-Q100 Grade 0）



协作机器人关节



无人机云台



智能家居
