压差模块方案

感算商城联合方案商顺势推出“YB-D01VS微压差变送模组”一站式解决方案。配套3-key 液晶面板，3 秒完成“清零/LO/HI”三点标定，Modbus-RTU 寄存器开放，10 分钟即可把“气压值”变“标准信号”。整套方案提供模组、显示板、外壳、导气套件及调试软件，客户零算法、零标定、零射频调试，最快一周可量产，助力仪表、消防、暖通、医疗、洁净行业快速落地高精度微压差监测终端。

• 即插即测：MEMS 芯体出厂已做温度补偿与两点标定。

• 四合一输出：4-20 mA、0-5 V、0-10 V、RS485 共硬件管脚，通过寄存器一键切换，库存一种模组即可覆盖全球主流系统接口。

• 24 V 宽压反接保护：12-28 V 输入任意接，±30 V 浪涌不炸机。

• 微功耗 0.3 W：同比传统扩散硅方案节电 40%，支持电池盒或 POE 远端供电。

• ±0.25 %FS 精度：-20-65 ℃全温区数字温补，年漂移＜0.15 %。

• 10 Pa 起测：双向 1 kPa 量程仍能分辨 1 Pa，一台模组兼容空调、除尘、洁净室多种梯度。

• CE-RoHS 认证，铝壳+IP65 套件可选，盐雾、氨气、硫化氢 500 h 无腐蚀，工业/户外/海上平台直接上。

• 量程段：±1 kPa / ±2 kPa / ±4 kPa / ±10 kPa / ±20 kPa / ±40 kPa / ±100 kPa，七档一键选型，特殊量程可定制

• 综合精度：±0.25 %FS（典型），±0.5 %FS（最大），全温区数字温补

• 分辨率：≤ 1 Pa（±1 kPa 档）

• 长期漂移：≤ 0.15 %FS/年

输出接口

• 模拟：4-20 mA（两线）、0-5 V、0-10 V，负载能力 0-500 Ω / 10 kΩ

• 数字：RS485-Modbus-RTU，波特率 2400-115200 bps

• 刷新率：20 Hz 默认，10-50 Hz 可设

电气与环境

• 供电：12-24 VDC（8-30 V 极限），反接、浪涌±30 V 保护

• 功耗：≤ 0.3 W（24 V 时 12 mA）

• 工作温湿：-20 ℃ ~ +65 ℃，0-95 %RH 无凝露

• 防护等级：裸板 IP40，配壳 IP65，盐雾 500 h 合格

物理尺寸

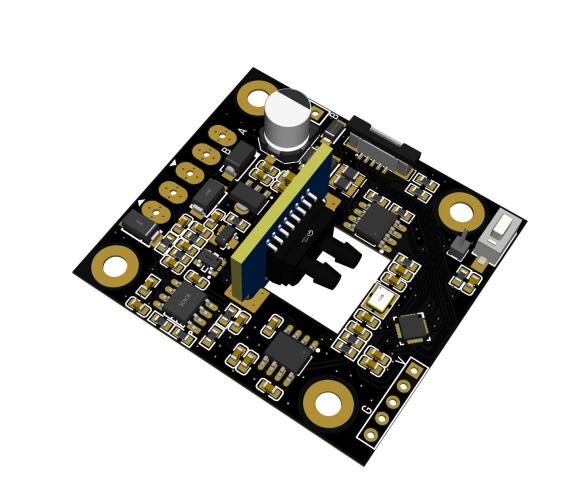

• 模组：33 × 22 × 11 mm，5-PIN 2.54 插针+引线，重量 8 g

• 显示板：32 × 32 mm，3 键+LCD，排线 70 mm 快插

• 安装：磁吸、导轨、螺丝三种方式
