BLDC新风机方案

随着绿色节能家电渗透率快速提升，新风、除湿类设备年复合增长率保持在两位数。产业在线数据显示，2023 年中国家用新风机出货 980 万台，预计 2024 年将突破 1 200 万台，其中 BLDC 风机占比已超 65%。在低碳政策与消费升级双轮驱动下，高效、低噪的直流无刷风机需求将持续放大；感算商城联合知名方案公司推出基于 HT32F65532G 的 BLDC 新风机整体方案。

• 高度集成：HT32F65532G 单芯片集成 LDO、预驱与 FOC 算法，外围元件精简 30 %。

• 静音高效：180° 正弦波 FOC 驱动，噪音＜35 dB，效率提升 8 %–12 %，满足卧室、会议室等低噪场景需求。

• 宽压宽载：180–260 VAC 输入、10–100 % 负载范围自适应。

• 多重保护：内置过压、欠压、过流、堵转、过温保护及自动重启策略，整机失效率低于 200 ppm。

• 超长寿命：关键器件耐温 125℃，电解电容采用 5 000 h 长寿命规格，整机 MTBF＞50 000 h。

• 通用接口：预留 UART、I²C、FG 反馈，可无缝接入 IoT 模组，实现云端调速、故障预警及能耗统计。

• 一站式交付：提供原理图、BOM、Gerber、量产测试治具及算法源码。

• 控制方式：方波/180°正弦波 FOC 无霍尔矢量控制

• 额定功率：15 W – 150 W 连续可调

• 额定电压：220 VAC ±15 % 或 24 VDC ±10 %

• 调速接口：PWM（1–20 kHz）/ UART / I²C

• 反馈信号：FG 脉冲、转速、故障码

• 保护功能：过压、欠压、过流、堵转、过温、失速六重保护，可定制阈值

• 工作温度：-20 ℃ – +85 ℃（可选 -40 ℃ – +105 ℃ 工业级）

• 待机功耗：< 0.3 W；满载效率：> 85 %

• 噪声指标：< 35 dB(A) @1 m（示例风机 50 W）

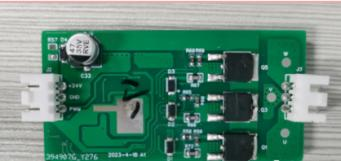

• 外形尺寸：驱动板 50 mm × 35 mm × 12 mm



医疗环境



制冷除湿设备



工业通风换气
