CCS储能温度监控方案

一、方案简介

随着新能源汽车动力电池热管理需求持续攀升，NTC温度传感器市场迎来高速增长。据《2024-2029年中国新能源汽车热管理传感器行业深度调研与投资前景报告》显示，2023年国内动力电池NTC温度传感器市场规模已突破78亿元，年均复合增长率达23.7%；预计2024年市场规模将达96.4亿元，增速保持在约25%。在800V高压平台与CTP/CTC技术快速普及的背景下，电池包对高精度、高可靠性温度监测的需求将进一步释放；感算商城联合知名方案公司推出了一款集成式1P13S线束采集+NTC测温一体化CCS方案，专为下一代高能量密度电池模组设计。

二、主要应用市场

新能源汽车动力电池系统：电池包温度监测，保障电芯在-40 ℃~125 ℃全工况下的热安全。

储能系统：大型电网侧、电源侧、工商业侧及户用储能柜，实时监测1P13S~1P52S串并联模组的单体电芯与母排温升，防止热失控。

特种车辆：电动矿卡、电动重卡、机场摆渡车、港口AGV、冷链物流车，应对高倍率充放电及严苛振动环境。

电动船舶与航空：电动渡轮、内河货船、观光船以及eVTOL、无人机动力电池模组的热管理。

工业UPS与通信备电：5G基站、数据中心、轨道交通信号系统的不间断电源电池簇温度监控。

电动工具与园林设备：高功率锂电钻、割草机、链锯等无绳工具电池包的热安全保护。

电动工程机械：电动挖掘机、电动装载机、高空作业平台的动力电池热管理。

三、方案优势

车规级NTC精度：B(25/85)=3435 K±1%，R25=10 kΩ±1%，-30 ℃~125 ℃宽温域线性输出，满足动力电池0.5 ℃级温差监测需求。

一次成型CCS集成：电压采样线束+温度传感+铝排激光焊接一体化设计，单模组仅需2颗连接器，零件数量减少30%，装配节拍缩短20%。

高可靠连接：激光焊镍片与铝排结合，90°剥离≥60 N，180°水平剥离≥300 N，抗振、抗热冲击，满足GB/T31467.3-2015 5次-40 ℃↔85 ℃循环验证。

全阻燃材料：除胶水外所有部件UL94-V0等级，线束外皮UL10588 22 AWG耐油耐高温，双壁热缩套管耐压AC 2000 V，杜绝短路隐患。

超长寿命：额定2 A持续、3 A峰值载流能力，设计寿命≥10年。

环保合规：符合RoHS、REACH、ELV法规，通过IATF 16949体系认证，主机厂直接准入，降低认证成本。

四、方案参数及资源

• 温度传感：NTC 10 kΩ@25 ℃，B(25/85)=3435 K±1%，-30 ℃~125 ℃全量程1 ℃分辨率

• 采样通道：13串电压+4点母排温度，可扩展至26/39/52串，线束长度±5 mm公差

• 载流能力：额定2 A持续，3 A峰值（10 min），线束压接拉力>40 N

• 绝缘耐压：DC 1000 V@60 s，漏电流≤1 mA；绝缘阻抗>500 MΩ

• 尺寸与重量：CCS吸塑托盘943×172×10 mm，0.5 mm PC材质，单套<300 g

• 认证：UL E508008、CE EED32P812478、IATF 16949、RoHS、REACH、ELV

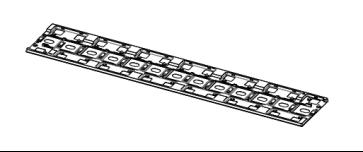

五、方案图片

六、结尾

CCS储能温度监控方案现已上线感算商城，客户可根据需求直接下单购买标准方案。如需了解更多方案详情、定制化服务或技术支持，欢迎随时联系感算商城技术专家团队。我们将以专业的技术团队和高效的服务体系，为您的项目提供全方位支持，助力您的产品快速落地。
