一、方案简介

随着智慧养老的快速发展，呼吸心跳检测的需求不断增加。感算商城联合知名开发商推出的呼吸模组方案，以 PCR 雷达传感器 A121 为核心，搭配高性能 STM32 M4 内核主控 MCU，专注于人体呼吸检测与静态呼吸测量，广泛应用于医疗监护、智能家居、智能安防等领域。该模组能够在 0.3~2 米范围内实现高精度的人体感应和静态呼吸测量，具备低功耗、易集成、高可靠性等特点，为客户提供优质的呼吸监测解决方案。

二、主要应用市场

1. 医疗监护：用于医院病房、养老院、家庭护理等场景，实时监测患者或老年人的呼吸状态，辅助医护人员及时发现异常情况。

2. 智能家居：集成到智能床、智能床垫等家居设备中，实现睡眠监测功能，为用户提供睡眠质量分析和健康建议。

3. 智能安防：在安防监控系统中，用于检测人员的呼吸状态，判断是否有人处于异常状态，增强安防监控的智能化水平。

三、方案优势

1. 高精度测量：采用先进的 PCR 雷达传感器，能够在 0.3~2 米范围内精确测量呼吸频率，精度可达 ±0.5 bpm（breaths per minute）。

2. 低功耗设计：在 3.3V 供电下，平均工作电流约为 43mA，峰值工作电流约为 81mA，适合长时间连续使用。

3. 灵活的接口：提供 TTL 串口接口，支持 115200 波特率通信，易于与主控板或其他设备集成。

4. 智能工作逻辑：具备存在感应功能，可自动切换到呼吸检测模式，当检测到被测人出现较大动作时，会重新进入存在感应模式，确保测量的准确性。

5. 数据输出丰富：支持字符串模式和数据流模式输出，用户可根据需求选择适合的输出方式，方便数据处理和分析。

6. 定制化服务：可根据客户需求，提供定制化开发服务，满足不同应用场景的个性化需求。

四、方案图片

                                                                        反面                                                          正面

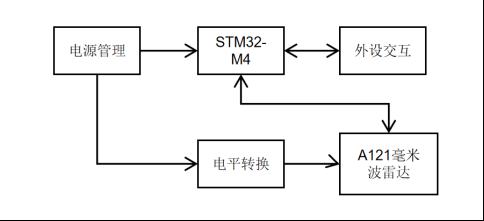

五、方案框图

六、方案参数及资源

（一）硬件资源

1.工作电压：DC 3.3~5.0V

2.工作温度：-35~80℃

3.检测范围：0.3~2m

4.输出方式：串口 UART 输出

5. 尺寸：32mm x 32mm x 1.6mm

（二）软件资源

1. 参数设置：提供丰富的参数设置命令，用户可根据实际需求调整测量范围、呼吸算法参数等，命令如下（部分）：

   - Breath start：开始测量

   - Breath stop：结束测量

   - Set start=0.3,end=1.5：设置测量范围，起始值为 0.3m，结束值为 1.5m

   - Set step_length=24：设置雷达扫描步长，此值必须为 24 的约数或倍数

   - Set num_dists_to_analyze=3：设置呼吸测量时算法分析的距离点数

   - Set distance_determination_duration=5.0S：设置存在感应阶段确定被测人距离的时间

   - Set use_presence_processor=1：设置是否使用存在感应（0：不使用，1：使用）

   - Set lowest_breathing_rate=6.0bpm：设置最低预期呼吸率

   - Set highest_breathing_rate=60.0bpm：设置最高预期呼吸率

2.SDK开发包，如果客户需要定制呼吸检测逻辑，可以提供SDK开发包，并提供一定的软件支持服务。

七、方案清单

1. 硬件：PCR 雷达传感器 A121 呼吸模组、USB 转 TTL 线；

2. 软件：提供完整的参数设置命令、数据流模式使用说明、字符串输出格式说明等。

3. 服务：提供技术支持、定制化开发服务、应用方案咨询等。

八、结尾

呼吸模组方案现已上线感算商城，客户可根据需求直接下单购买标准方案。如需了解更多方案详情、定制化服务或技术支持，欢迎随时联系感算商城技术专家团队。我们将以专业的技术团队和高效的服务体系，为您的项目提供全方位支持，助力您的产品快速落地。
