方案简介

随着新能源与工业自动化进程加速，电流传感器市场需求持续扩大。据《2024-2029年中国电流传感器行业市场供需及重点企业投资评估研究分析报告》显示，2023年中国电流传感器市场规模达126亿元，年均增长率约8.2%。预计2024年市场规模将突破138亿元，保持高速增长。面对光伏、储能、轨道交通等新兴场景对高精度、高响应电流检测的需求，感算商城联合方案商推出系列的高频响闭环霍尔电流传感器方案，支持±50A多量程切换、200kHz带宽与0.4μs响应时间，助力客户快速构建高可靠隔离电流检测系统。

主要应用市场

光伏发电：用于逆变器、汇流箱、组串电流监测，保障发电效率与系统安全。

电机驱动：在伺服、变频、电动汽车电驱系统中实时检测母线及相电流，实现闭环控制。

焊接电源：监测焊接回路大电流，确保工艺稳定与设备保护。

电力电源设备：应用于开关电源、UPS、直流屏等，实现高精度隔离计量与故障诊断。

功率加热设备：感应加热、电阻炉等大功率场合，实时反馈电流保障温控精度。

大型储能系统：电池簇、PCS 侧电流检测，支撑 SOC/SOH 估算与热管理。

轨道交通：牵引变流器、辅助逆变器电流监测，满足高可靠与宽频带需求。

测试仪器仪表：校准源、功率分析仪内置标准电流模块，提供溯源级精度。

医疗设备：MRI 电源、质子治疗加速器电源，对漏电流及负载电流进行安全监控。

智能电网：配电自动化终端、充电桩、换电站，实现高精度双向计量与故障定位。

方案优势

零磁通闭环：霍尔+闭环补偿技术，全带宽内精度高达0.5%，线性度0.1%，测量结果精准可信。

低温漂设计：典型温漂≤40 ppm/℃，在-40 ℃~+105 ℃环境下零点漂移极小，长期稳定性优异。

超宽频响：200 kHz 有效带宽、0.4 µs 响应时间，可捕捉高频脉冲与瞬态电流，满足电机驱动、逆变器等高速场合需求。

无插入损耗：原边仅需穿芯一匝，不增加线路阻抗，不发热，不影响被测系统效率。

三量程可切换：同一颗传感器通过改变焊脚即可实现 ±IPN、±IPN/2、±IPN/3 三档量程，选型灵活，备件统一。

隔离耐压高：一次/二次侧工频耐压≥4.5 kVAC，爬电距离>7.5 mm，确保光伏、UPS 等高压系统安全隔离。

单电源5 V供电：兼容光储、充电桩等标准 5 V 母线，简化系统电源设计；反接、过压保护齐全，现场更可靠。

小巧易集成：PCB 焊接封装，尺寸仅硬币大小，可直接贴片或插针安装，节省空间，降低布线复杂度。

方案参数及资源

• 量程范围：±6 A / ±15 A / ±25 A / ±50 A，三档可切换

• 输出方式：线性电压 2.5 V ± 0.625 V

• 精度等级：0.45 %（典型），0.65 %（全温）

• 频响带宽：DC ~ 200 kHz（-3 dB）

• 响应时间：0.4 µs（90 % 上升沿）

• 隔离耐压：≥4.5 kVAC（50 Hz / 1 min）

• 工作温度：-40  ~ 105 ℃

• 供电电压：单电源 5 V ± 5 %

• 安装形式：PCB 焊针 / 铜柱穿孔

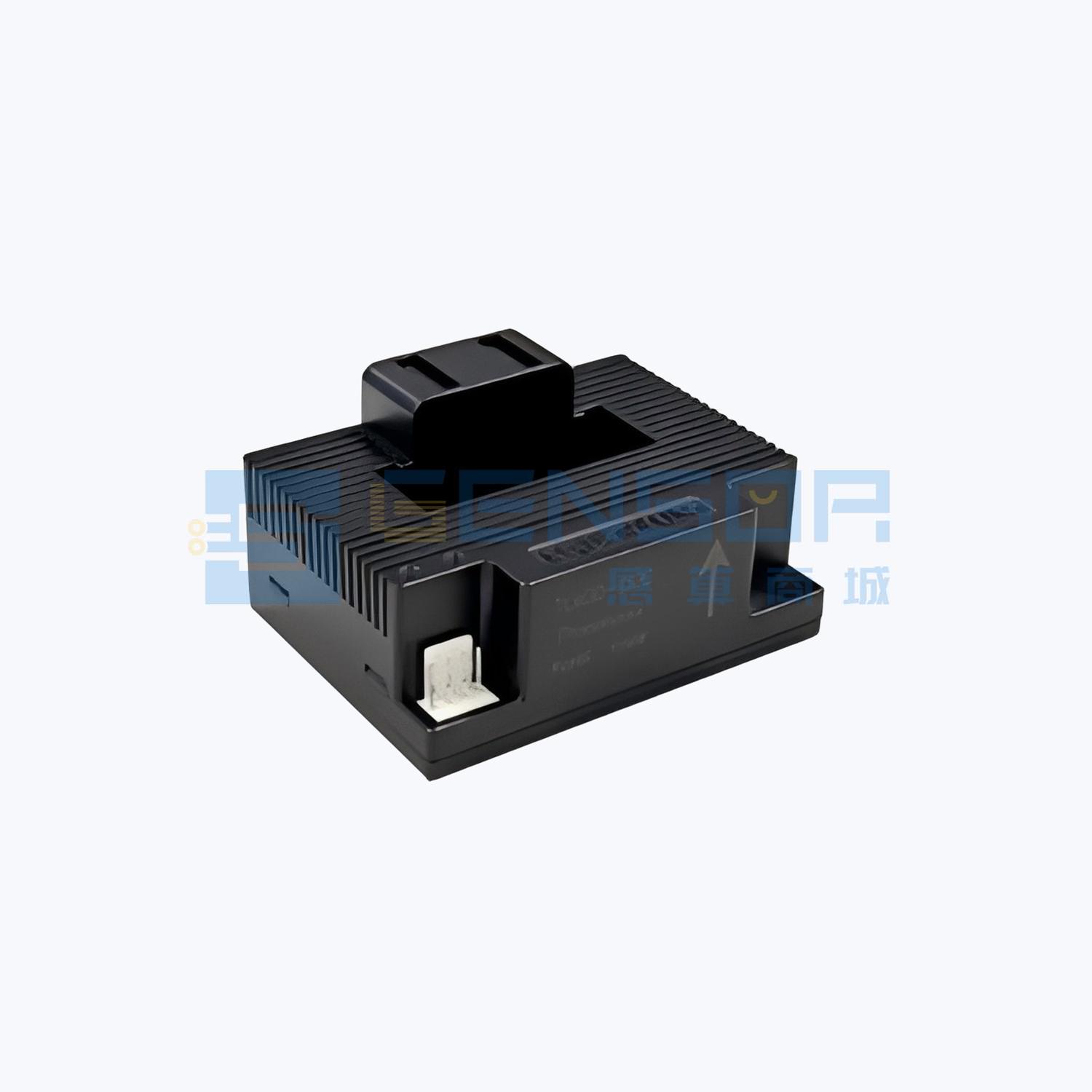

方案图片

结语

电流传感器方案已上线感算商城，客户可根据需求直接下单购买标准方案。如需了解更多方案详情、定制化服务或技术支持，欢迎随时联系感算商城技术专家团队。我们将以专业的技术团队和高效的服务体系，为您的项目提供全方位支持，助力您的产品快速落地。
