一、方案简介

随着高速吸尘器市场持续扩容，产品迭代加速，据《2023-2028年全球及中国吸尘器电机控制芯片行业研究及投资前景报告》，2023年国内高速吸尘器控制芯片市场规模已突破18亿元，年复合增长率超过12%。预计2024年市场规模将达21.5亿元，增速维持在11%以上。受益于家庭深度清洁需求升级与锂电无刷电机普及，高速吸尘器方案正朝向高集成、高效率、低功耗方向演进；感算商城联合知名方案公司推出第二代CMS32M6534E主控方案，集成5 V+12 V双路LDO、200 V三相预驱及差分PGA采样，较上一代产品BOM减少15%，功耗降低40%，助力客户快速落地150 000 RPM级高性能吸尘器产品。

二、主要应用市场

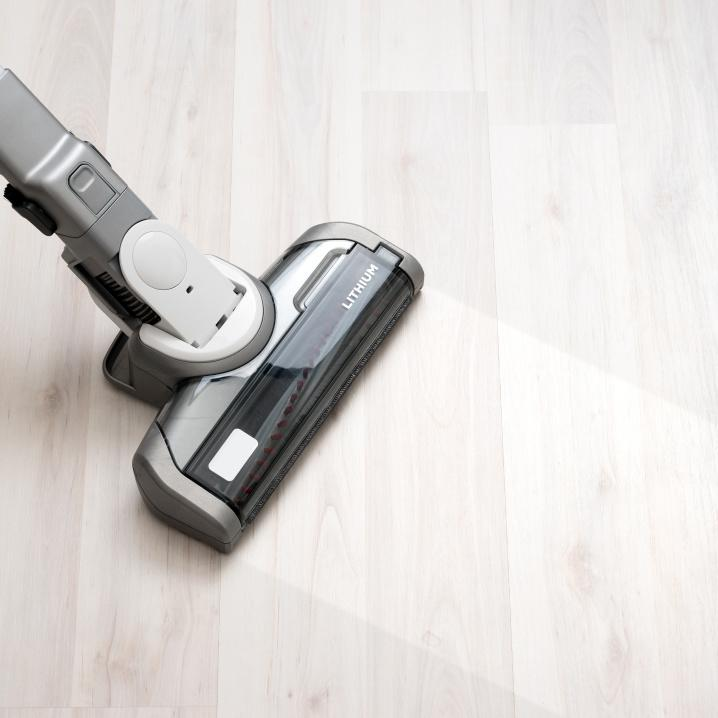

家用无线吸尘器：适配18–25.2 V锂电池包，驱动150 000 RPM高速无刷电机，实现轻量化、长续航深度清洁。

商用干/湿两用吸尘器：用于酒店、商超、写字楼等高频次场景，支持450 W大功率持续输出，保证大吸力与低噪声。

车载便携吸尘器：利用板载5 V/12 V双路LDO，可直接由汽车点烟器供电，满足车厢缝隙、脚垫等狭窄空间除尘需求。

工业级粉尘回收设备：在木工、金属加工车间替代传统交流电机，降低能耗并减少维护停机时间。

中央吸尘系统：通过FOC矢量控制实现多通道柔性启停，适配别墅及大型公共场所隐藏式管网布局。

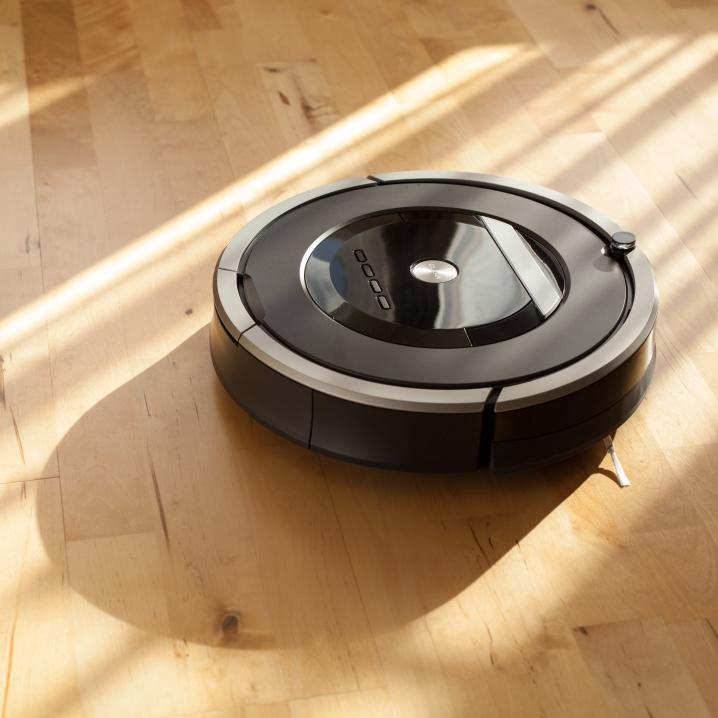

泳池与清洁机器人：利用高集成主控+预驱一体方案，缩小驱动板体积，提升水下密封等级与可靠性。

除螨仪与床褥清洁器：借助低启动抖动算法，保护织物表面同时高效拍打吸附螨虫及过敏原。

实验室精密仪器除尘：在无尘车间、光学器件生产线上，提供稳定闭环速度控制，避免微粒二次飞散。

宠物毛发专用吸尘器：针对高缠绕场景优化启动转矩，兼容多种刷头电机，降低卡滞风险。

户外露营/房车储能清洁：凭借超宽输入电压范围与高转换效率，支持太阳能板直充电池包，实现离网环境持续作业。

三、方案优势

高度集成：CMS32M6534E单芯片集成5 V+12 V双路LDO、200 V三相栅极驱动与差分PGA，外围器件减少约15 %，PCB面积缩小20 %，BOM成本显著下降。

超低功耗：M0+内核+智能休眠策略，运行电流仅10 mA，较上一代降低40 %，同容量电池续航延长30 %，满足无线吸尘器长时作业需求。

极速启动：单电阻FOC算法+直接闭环控制，0.2 s完成软启动，100 %启动成功率，手感柔和平顺，彻底消除传统方波抖动。

强劲兼容：18–25.2 V宽压输入、50–450 W功率段自适应，支持150 000 RPM超高速无刷电机，一板覆盖家用、商用、车载多型号电机。

多重保护：硬件级过压、欠压、过流、短路、缺相、堵转六重保护，配合CRC校验与UID加密，系统可靠性达工业级标准。

静音高效：弦波驱动+速度/功率双环闭环，整机效率提升3–5 %，噪声降低2–3 dB，带来更安静的深度清洁体验。

易产易维：支持Flash分区保护及在线升级，生产线一键烧录；故障诊断通过UART/I²C导出，现场维护“即插即判”。

灵活扩展：23路GPIO、多路定时器与高速ADC预留接口，可无缝接入LED电量显示、智能电池管理、无线IoT模块，为下一代智能吸尘器预留升级空间。

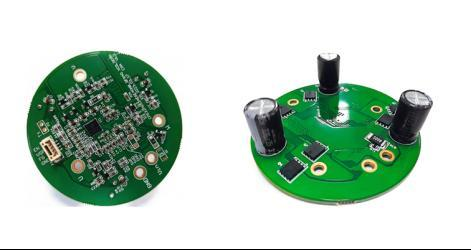

四、方案图

五、方案参数及资源

输入规格：18–25.2 Vdc 宽压锂电池包，瞬时耐受 30 V，适配 2–6 串锂电；

功率范围：50 W–450 W 连续可调，峰值 600 W/3 s，兼容市面 90 % 无刷吸尘器电机；

转速区间：5 000–150 000 RPM，闭环精度 ±1 %；

控制方式：单电阻 FOC 正弦波，带速度环 + 功率环双重闭环；

启动特性：0.2 s 软启动，100 % 启动成功率，零抖动起步；

保护等级：过压、欠压、过流、短路、缺相、堵转六重硬件保护，响应时间 < 5 µs；

待机功耗：休眠电流 ≤ 50 µA，运行电流 ≤ 10 mA；

通信接口：1×UART / 1×I²C / 1×SPI，支持在线固件升级与日志导出；

栅极驱动：200 V 三相预驱，峰值 1 A 源/灌电流，兼容 6 N MOSFET；

模拟链：12-bit 1.2 Msps ADC ×2，3×可编程 PGA（轨到轨，1–15×），2×模拟比较器；

主控 MCU：CMS32M6534E（ARM Cortex-M0+，64 MHz，64 KB Flash，8 KB SRAM）；

六、方案清单

可提供Demo硬件/软件相关资料;

Design-in 及设计评估支持;

可供认证方面的技术解答;

可提供实验室做模拟测试;

可提供完整的解决方案;
