一、方案简介

随着变频冰箱市场渗透率持续提升，行业技术升级加速。据产业调研机构《2024-2029年中国变频冰箱核心部件市场前瞻与投资分析报告》显示，2023年中国变频冰箱控制器市场规模已突破120亿元，年复合增长率达12.8%；预计到2024年，该细分市场规模将攀升至140亿元以上。在“双碳”政策驱动和消费者对节能静音需求升级的双重推动下，变频压缩机驱动方案正成为冰箱厂商差异化竞争的关键；感算商城联合知名方案公司推出基于CMS32M5710的高集成度变频冰箱压缩机驱动方案，以单电阻采样、宽电压输入和丰富保护机制，助力整机厂商快速量产高性能、高可靠性的新一代节能冰箱。

二、主要应用市场

白色家电整机厂：用于变频冰箱、冷柜、酒柜等制冷设备的压缩机驱动与控制，实现节能静音运行。

空调热泵行业：适配家用/商用变频空调、热泵热水器的压缩机控制需求，提升系统能效比。

车载制冷系统：在新能源物流车、冷藏运输车的直流变频压缩机中，提供宽电压、抗振动的驱动支持。

商用冷链：超市冷柜、冷库机组、冰激凌机等对温度波动敏感的制冷终端，保障恒温保鲜。

便携户外制冷：露营冰箱、车载保温箱等电池供电场景，依靠低功耗待机与高启动成功率适配。

工业制冷设备：激光冷水机、医疗设备制冷模组、精密仪器恒温系统等对可靠性要求严苛的场合。

智能家居生态：接入IoT平台的智能冰箱、智能厨房系统，通过UART/SPI实现云端诊断与OTA升级。

三、方案优势

单电阻采样：内置运放+单分流电阻即可重构三相电流，省去霍尔或三电阻网络，BOM 直接降本 15%。

宽电压：165 VAC~275 VAC 全电压适应，同一套 PCB 可覆盖欧美、亚非拉电网。

静音高效：1200 rpm 低转静音保鲜，4500 rpm 高转速冻，±0.2 Hz 稳速精度，让高端机型也能“图书馆级”安静。

低压启动：弱磁算法加持，180 V 市电仍可直接启动压缩机，农村、老旧社区不再“跳闸”。

抗干扰：EFT 4800 V、空气 ESD 15 kV，实验室外也能在电磁“修罗场”稳如老狗。

深度睡眠：待机功耗低到极致，配合 0.5 W 辅助电源，整机待机轻松满足 ErP 最新标准。

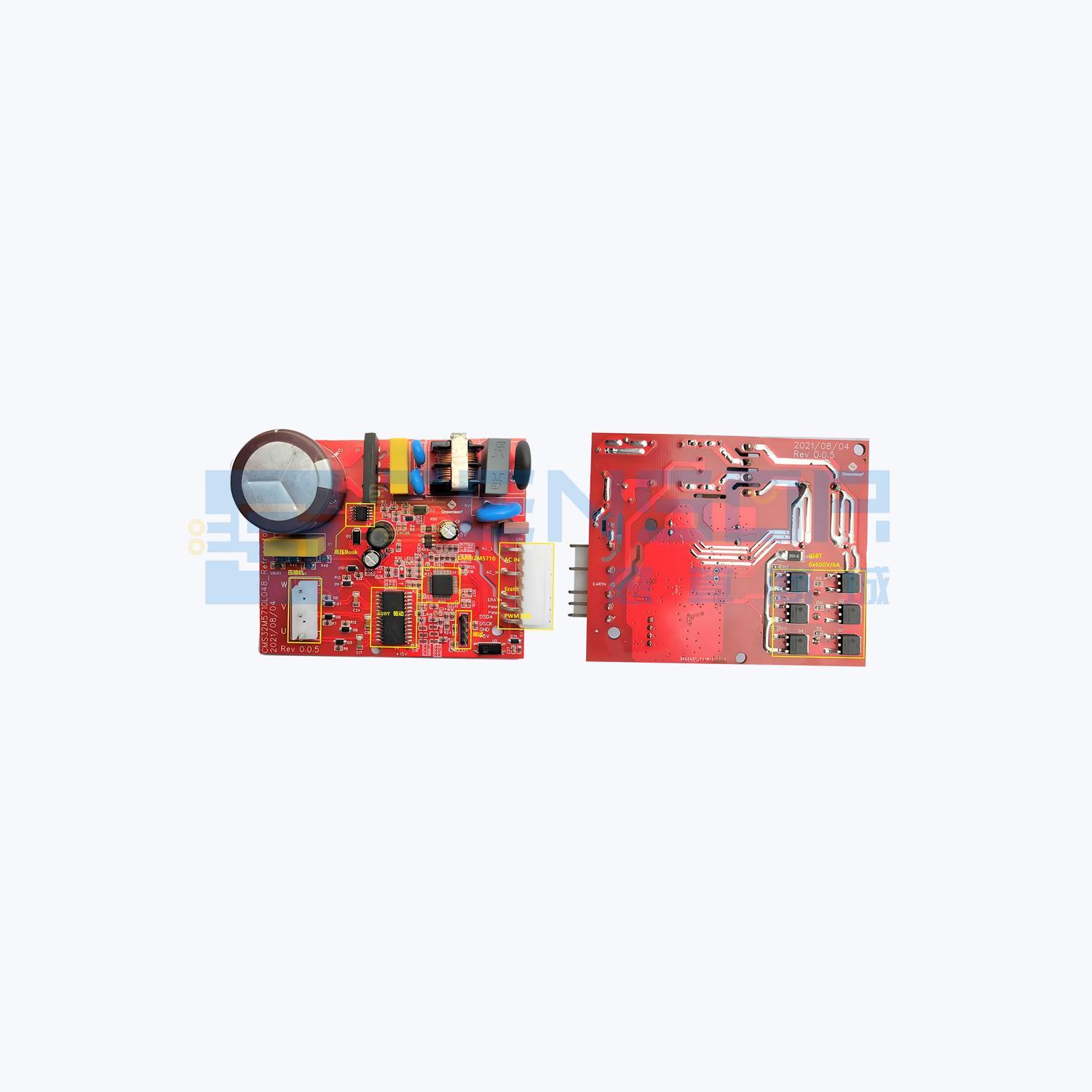

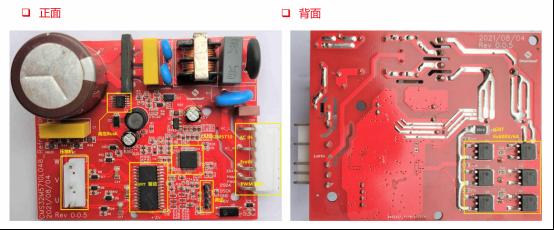

四、方案图

五、方案参数及资源

主控内核：ARM Cortex-M0，最高 64 MHz，可定制降频运行

供电范围：165 ~275 VAC 宽电压，兼容全球市电

压缩机转速：1200 rpm~4500 rpm 连续可调，稳速精度 ±0.2 Hz

PWM 载波：5 kHz~10 kHz 软件可配置，逐波限流

采样方式：单电阻电流采样（内置 OPA），省去外置运放

保护阈值：过/欠压、过流、缺相、堵转，全部软件可调

待机功耗：深度睡眠 <5 µA，整机待机 <0.5 W

抗扰等级：EFT 4800 V，ESD 接触 8 kV / 空气 15 kV

六、方案清单

可提供Demo硬件/软件相关资料;

Design-in 及设计评估支持;

可供认证方面的技术解答;

可提供实验室做模拟测试;

可提供完整的解决方案;
