一、方案简介

随着低压水泵在工业循环、家用供水及景观灌溉等场景的快速渗透，市场持续扩容。据《2024-2029年中国低压水泵行业市场前瞻与投资战略规划分析报告》，2023年国内低压水泵市场规模已突破286亿元，年均复合增长率约7.8%；预计2024年市场规模将达315亿元，增速保持在8%左右。感算商城联合知名方案公司推出低压水泵整体解决方案，以“无感单电阻FOC+高集成SOC”为核心，全面覆盖12 V–24 V输入、12 W–96 W功率段，具备过欠压、过流、短路、缺相、堵转等多重保护，凭借更高性价比、更低功耗与更强EFT抗干扰能力，助力终端客户快速抢占市场高地。

二、主要应用市场

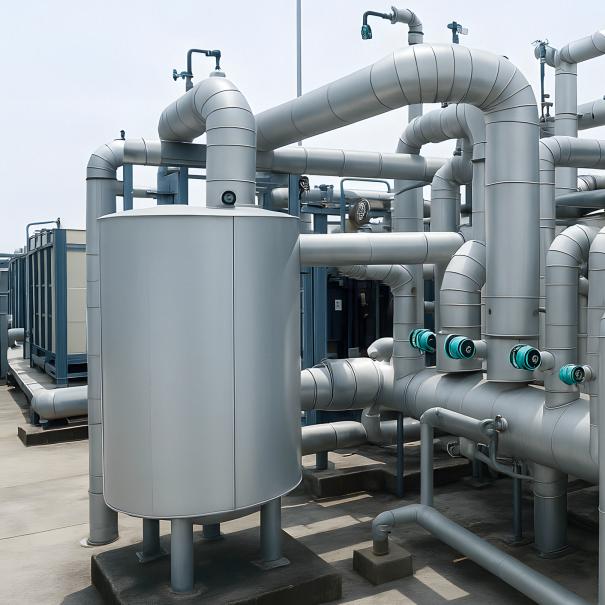

循环泵：用于楼宇暖通空调系统、太阳能热水循环、工业冷却水循环，实现低噪音、高效率的恒压供水。

潜水泵：适配花园喷泉、景观水景、地下室排水、农田灌溉等场景，支持12 V–24 V蓄电池或太阳能供电，全天候稳定运行。

离心泵：覆盖家用增压、净水设备、洗碗机、咖啡机等家电产品，提供精准速度闭环控制，延长泵体寿命并降低能耗。

三、方案优势

高集成度SOC：将MCU、三相栅极驱动、运放、比较器、LDO等关键模块全部封装在单芯片内，省去外置运放与驱动器件，BOM精简30%以上。

低功耗运行：Cortex-M0+内核结合多级时钟门控，待机电流<50 µA，整机效率提升15%，满足电池或太阳能供电场景。

强抗干扰：EFT/ESD防护等级达±4 kV，电机换相瞬间无复位、无死机，电机线束最长可达2 m仍稳定工作。

无感单电阻FOC：仅用一个0.01 Ω分流电阻即可实现矢量控制，启动转矩大、噪音低，适配12 V–24 V宽压输入。

多重保护：硬件级过欠压、过流、短路、缺相、堵转保护，响应时间<5 µs，泵体干转或卡死即刻停机，杜绝烧泵。

一键调试：配套GUI界面，可在线观测转速、电流、故障码，3分钟完成PID整定，大幅缩短开发周期。

单面PCB：DEMO板采用单面铝基工艺，散热好、成本低，可直接复制到量产，无需额外散热片。

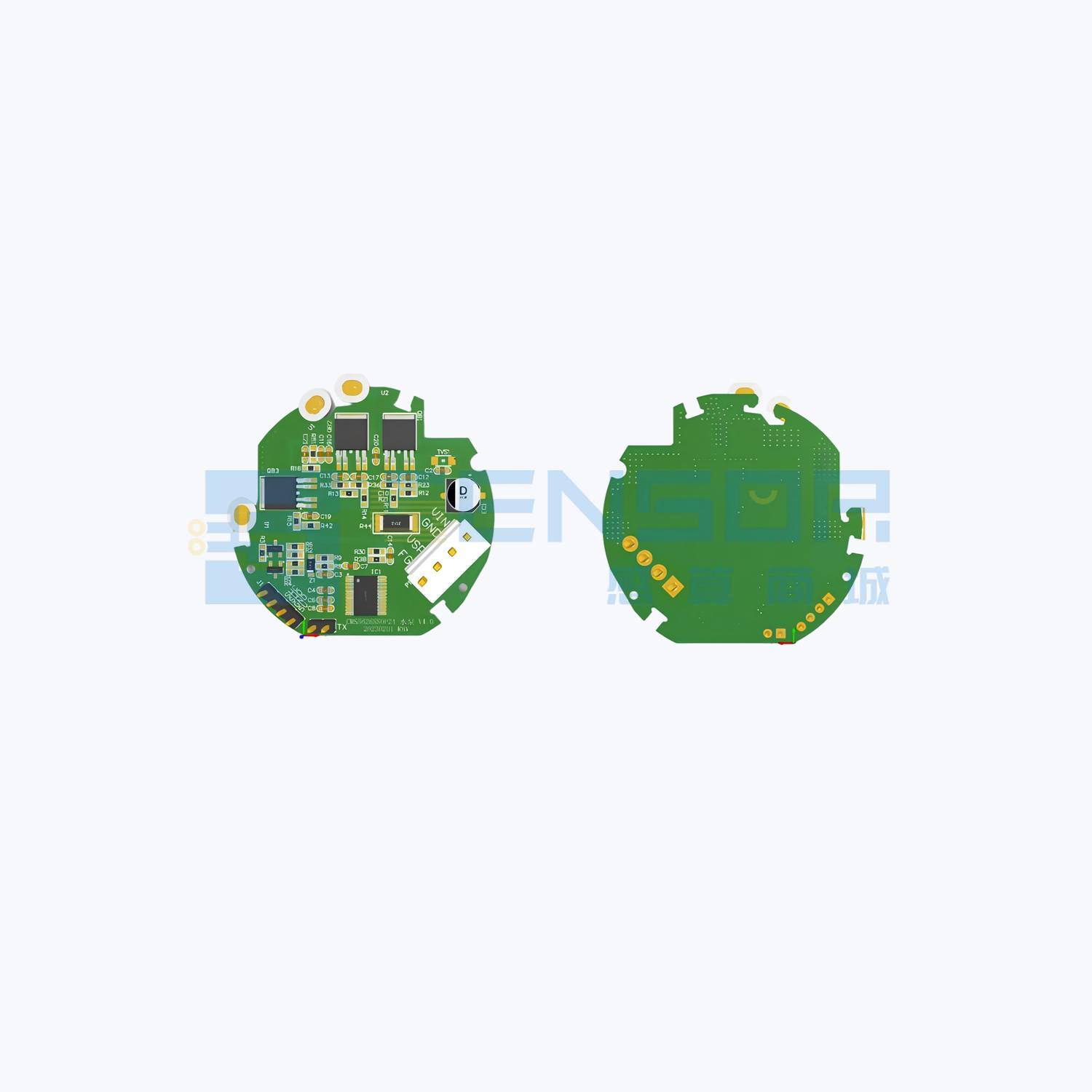

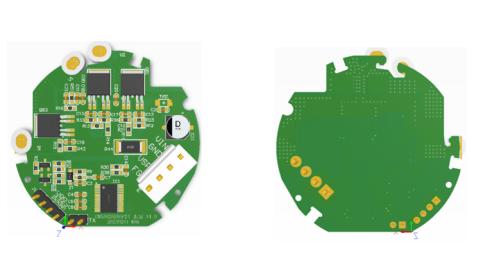

四、方案图

五、方案参数及资源

输入电压：12 VDC / 24 VDC 两档可选，兼容蓄电池、车载、太阳能等多种供电方式

输出功率：12 W – 96 W 连续可调，适配扬程 0 – 15 m、流量 0 – 1200 L/h 的泵型

控制算法：无感单电阻 FOC，支持速度闭环、转矩闭环两种模式，一键切换

保护等级：IPX5 防水、过欠压 ±15 %、过流 1.5×额定、堵转 3 s 内停机

通信接口：UART / LIN / PWM / CAN，波特率 9.6 k – 1 M bps，可定制

工作温度：-40 ~ +105 ℃，满足室内外、车载、工业等复杂场景

体积重量：DEMO 板 45 mm × 35 mm × 1.2 mm，单面铝基，可定制更小尺寸

主控：CMS32M6526GE24SS，Cortex-M0+，64 MHz，64 KB Flash / 8 KB SRAM

六、方案清单

可提供Demo硬件/软件相关资料;

Design-in 及设计评估支持;

可供认证方面的技术解答;

可提供实验室做模拟测试;

可提供完整的解决方案;
