一、方案简介

随着数据中心与工业自动化对散热效率要求持续提升，三相散热风扇市场进入高速增长通道。根据《2024-2029年全球散热风扇行业深度调研与趋势预测报告》，2023年全球三相散热风扇市场规模已突破28亿美元，年复合增长率达9.3%；预计到2024年，该细分市场规模将攀升至30.6亿美元。在“双碳”战略与高密度算力需求的双重驱动下，高效、低噪、长寿命的三相散热风机正成为设备散热升级的核心选择。感算商城联合知名方案公司推出基于的12 V三相无感FOC散热风机整体解决方案，以更高集成度、更低功耗与更强抗干扰能力，助力厂商快速切入高价值市场。

二、主要应用市场

数据中心：为服务器机架、GPU加速卡及存储阵列提供精准温控。

通信基站：在5G宏站、小基站及边缘机房中，替代传统轴流风扇，降低噪声、延长维护周期。

工业自动化：PLC控制柜、变频器、伺服驱动器等高发热设备的强制对流散热。

光伏逆变与储能：逆变器功率模块、电池PACK及充电桩的高效热管理。

医疗设备：MRI、CT、DR等大型医疗影像设备的电源模块与线圈散热。

车载电子：新能源车载OBC、DCDC、BMS及自动驾驶域控制器的冷却系统。

LED照明：高功率舞台灯、球场灯、植物工厂灯具的主动散热解决方案。

家用电器：空调室外机、空气净化器、新风系统的静音直流风机升级。

无人机与机器人：高功率密度电机、电调及激光雷达的轻量化散热。

三、方案优势

单芯片全集成：CMS32M6526GE24NA将ARM Cortex-M0+内核、三相栅极驱动与高精度ADC/DAC全部封装在4 mm×4 mm QFN24内，一颗芯片即可驱动12 V–36 V风机，省去外部运放与比较器，BOM 再减 30 %。

无感FOC，静音高效：内置单电阻无感FOC算法，启动无抖动、低速无反转，整机噪声≤28 dB(A)，效率较传统六步换相提升8–12 %。

超低功耗：运行电流＜15 mA，待机低于1 mA，同负载下可比上一代方案节电25 %，支持电池或PoE远端供电场景。

强抗干扰：EFT ±4 kV、ESD HBM 8 kV，工业现场继电器群、IGBT开关浪涌下不误动作，保证7×24小时连续散热。

多重硬件保护：片内集成过压、欠压、过流、堵转、缺相、短路实时检测，200 ns内关断驱动，风机卡死即停转，杜绝烧板风险。

小尺寸易布局：4 mm×4 mm封装+双层板即可布线，DEMO板面积仅20 mm×25 mm，可直接塞进风筒或LED灯壳，缩短客户结构开模周期。

宽温长寿命：-40 ℃~105 ℃全温区校准，内置Data Flash 10万次擦写，配合固件OTA升级，整机寿命≥50 000小时。

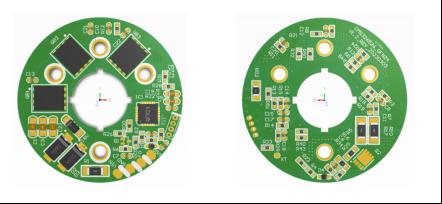

四、方案图

五、方案参数及资源

输入规格：12 Vdc 单电源供电，功率范围 1 W–40 W

驱动拓扑：三相无感单电阻 FOC，速度闭环控制，可定制转速曲线

保护等级：过压、欠压、过流、短路、缺相、堵转六重硬件保护，可定制阈值

噪声指标：满载 ≤28 dB(A)

运行环境：-40 ℃~+105 ℃，0~95 % RH，可定制军规级宽温版本

主控 MCU：CMS32M6526GE24NA (QFN24 4 mm×4 mm)，固定配置

栅极驱动：CMSM4606LD 三相半桥驱动，固定配置

功率器件：外置 P/N MOSFET，30 V/50 A 规格，可定制

接口资源：UART×1、I²C×1、PWM 输入×1、FG/RD 信号输出×1，可定制

六、方案清单

可提供Demo硬件/软件相关资料;

Design-in 及设计评估支持;

可供认证方面的技术解答;

可提供实验室做模拟测试;

可提供完整的解决方案;
