一、方案简介

随着智能家居与节能家电市场持续升温，落地扇无刷直流（BLDC）方案需求快速放量。据《2025-2030 年全球及中国智能风扇产业深度调研报告》测算，2024 年中国 BLDC 落地扇整机出货量预计突破 3 200 万台，年复合增长率约 8.7%，对应控制板市场规模达 34 亿元。静音、高效、低成本成为终端品牌的三大核心诉求。感算商城联合知名方案公司推出基于 CMS32M6526 的 24 V 有感/无感双电阻 FOC 落地扇完整方案，启动成功率 100 %，整机噪音低于 35 dB(A)，BOM 较传统单电阻方案再省 8 %，帮助客户在激烈的价格竞争中快速落地高性能、低噪音的新一代落地扇产品。

二、主要应用市场

家用电器：落地扇、台扇、塔扇、循环扇等各类智能风扇整机，实现静音高效的无刷直流驱动。

环境电器：空气净化器、新风机、除湿机等需要恒速或变速风道的设备，提升能效与用户体验。

白色家电：空调室内外机风扇、冰箱冷凝风扇、热泵干衣机等，替代传统交流电机，降低功耗与噪音。

商用通风：商场、写字楼、地铁站等大型 HVAC 系统中的风机控制，满足长寿命与低维护需求。

工业散热：通信电源、服务器机柜、储能变流器等强制风冷场景，提供高可靠 FOC 驱动。

汽车电子：车载空气净化器、座椅通风风扇、电池包散热风扇，适应 24 V 供电与车规级温度范围。

三、方案优势

单芯片集成：把 64 MHz Cortex-M0+、12-bit 1.2 Msps ADC、3 路 PGA、3P3N Gate Driver 与 5 V LDO 全部封进 SSOP24，电机板器件数直降 20 %，BOM 更薄、更小、更省。

有感+无感双模：支持 0～3 个霍尔启动、随后切无感 FOC，启动成功率 100 %，彻底告别二次抖振；亦可纯无感风车启动，兼容市面 95 % 以上 24 V BLDC 电机。

双电阻 FOC：差分 PGA 采样，电流重构精度高，移相噪音低于 35 dB(A)；相比单电阻方案，省去移相算法与滤波元件，电机通配性更强。

低 CPU 占用：硬件化坐标变换+单周期 32×32 乘法器，把 FOC 环路算力压到 <15 %，为主控释放充足资源给 UI、蓝牙或 IoT 扩展。

多重保护：片内比较器+运放实时监测过流、过压、欠压、堵转、缺相，硬件快速关断 <2 µs，可靠性对标工业级标准。

宽压宽温：2.1～5.5 V 内核供电、Gate Driver 耐压 40 V，-40 ℃～105 ℃全温区保证，板子可直接贴在铝壳散热片，无需额外隔离。

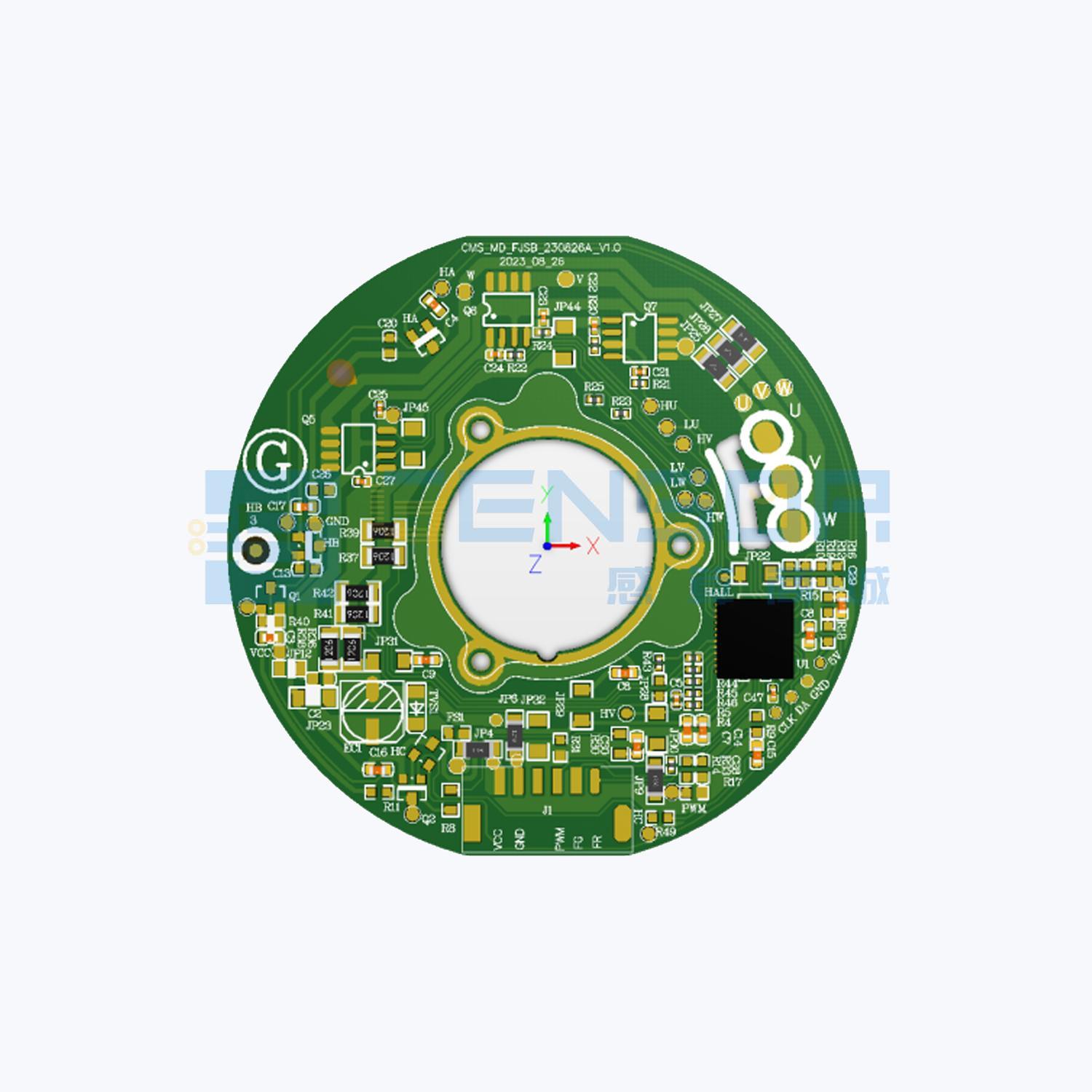

四、方案图

五、方案参数及资源

输入规格：24 Vdc（18-28 V 宽压兼容），额定功率 1 W-40 W，适配 200 mm-450 mm 扇叶 BLDC 电机。

控制方式：有感启动 + 无感双电阻 FOC / 纯无感双电阻 FOC，闭环速度环，PWM 或 VSP 调速。

调速范围：200-2 000 RPM（按极对数可扩展），稳速精度 ±1 %。

噪声指标：整机 35 dB(A) @1 m（双电阻 FOC，空载）

工作温度：-40 ℃ ~ 105 ℃，储存温度 -55 ℃ ~ 150 ℃

待机功耗：≤ 0.3 W（含 LDO 与 MCU），休眠模式 50 µA。

MCU：ARM Cortex-M0+，64 MHz，64 KB Flash，8 KB SRAM，SSOP24

六、方案清单

可提供Demo硬件/软件相关资料;

Design-in 及设计评估支持;

可供认证方面的技术解答;

可提供实验室做模拟测试;

可提供完整的解决方案;
