一、方案简介

随着空气净化设备市场持续扩容，空净风机作为核心动力部件需求激增。据产业在线数据，2023年中国空净风机出货量突破1.2亿台，同比增长18.7%，预计2024年将保持15%以上增速。在能效升级与静音体验双重驱动下，无感FOC矢量控制技术成为主流趋势；感算商城联合知名方案公司推出空净风机专用方案，以"混合信号SOC+双电阻无感FOC"架构实现24V系统1-40W功率段全覆盖，集成三相驱动与5V LDO的极简设计，较传统方案功耗降低30%、抗干扰能力提升2倍，现已批量应用于循环扇、空气净化器等场景。

二、主要应用市场

空净风机系统：集成于空气净化器、新风系统主机，实现PM2.5/甲醛高效循环过滤。

循环扇与落地扇：用于家用、办公场景的静音送风，支持24V直流无刷电机驱动。

暖通空调（HVAC）：嵌入风机盘管、空调末端，提供变频风量调节与节能控制。

工业通风设备：适配工厂除尘排风、洁净室换气系统，满足9-36V宽压输入需求。

车载空气净化：集成于汽车空调鼓风机模块，实现低功耗、抗干扰运行。

三、方案优势

全集成驱动：三相栅极驱动、5V LDO 与 MCU 三合一，外围仅需 6 颗器件，PCB 单面即可布完，BOM 成本直降 30%。

双电阻无感 FOC：有感启动+无感运行，静音低至 25 dB，1–40 W 线性调速，效率峰值 92%，对比传统方波方案节能 18%。

超低功耗：待机 12 mA，运行 35 mA@24 V，配合睡眠策略，整机 24 h 耗电 < 0.8 Wh，适配电池或 PoE 供电。

强抗干扰：±4 kV EFT & ±8 kV ESD 实测通过，电机长线 1 m 仍可稳定起转，无惧空气净化器金属风道与高频电源噪声。

一键调试：上位机图形界面，5 分钟完成参数自整定，波形实时观测，支持在线升级。

宽压宽温：9–36 V 输入，-40 ℃~105 ℃全温工作，兼容 24 V 工业母线与车载电池波动。

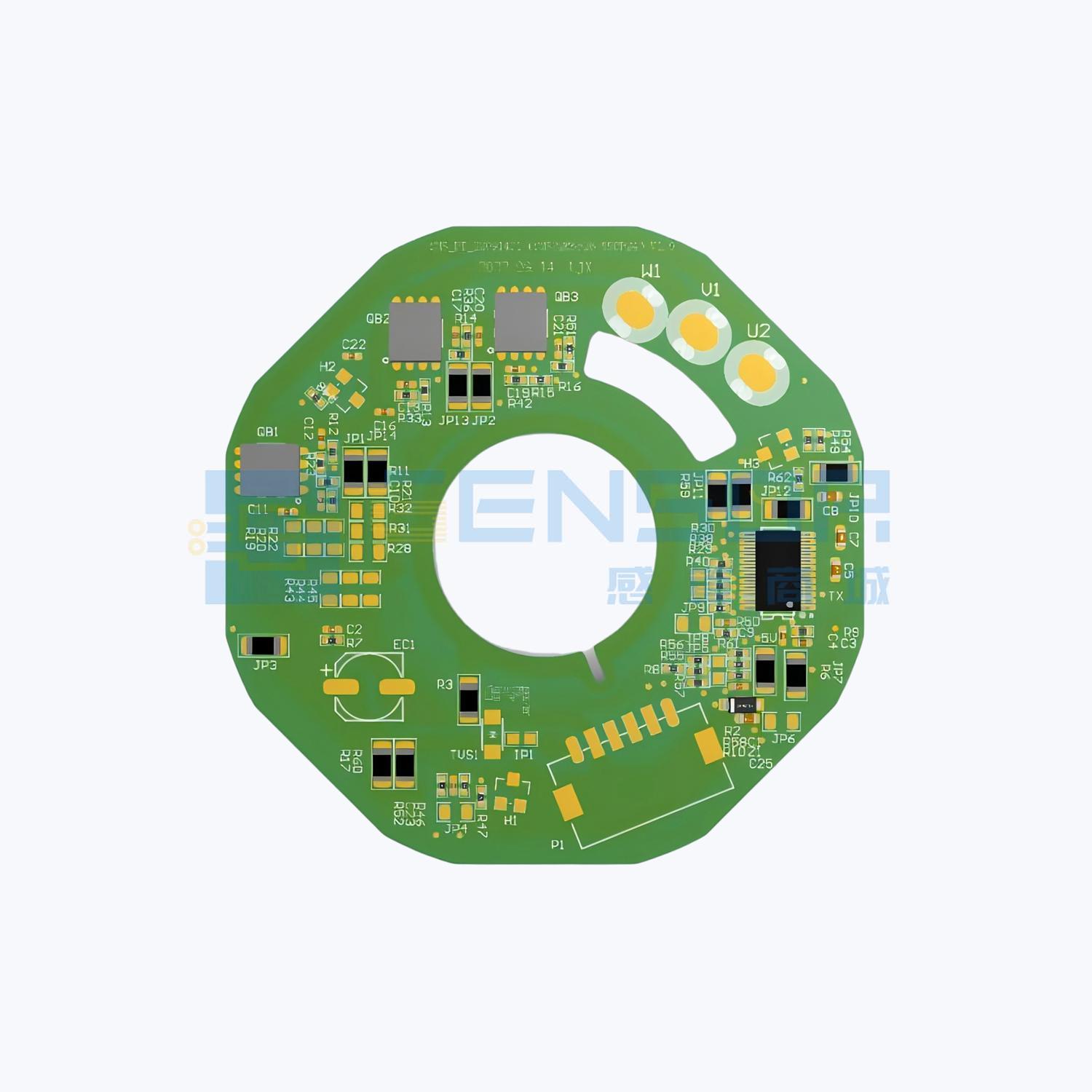

四、方案图

五、方案参数及资源

输入规格：24 Vdc（9–36 V 耐压浪涌），额定功率 1–40 W，持续电流 1.8 A（峰值 3.5 A，10 s），兼容外置 24 V/2 A 适配器或工业母线。

驱动方式：有感启动+无感双电阻 FOC，PWM 载波 16 kHz（8–20 kHz 可设），调速范围 300–20 000 RPM，稳速精度 ±1%。

保护等级：过压 40 V、欠压 8 V、过流 4 A、堵转 2 s 断电、缺相 200 ms 停机，全部自恢复。

控制接口：UART（3.3 V TTL，默认 115 200 bps）、1×PWM 调速、1×FG 反馈、2×GPIO 告警输出；支持 Modbus-RTU 协议。

运行环境：-40 ℃~105 ℃、10–90 % RH 无凝露，PCB 单面布局，尺寸 25 mm × 30 mm，可选散热片高度 6 mm/9 mm。

六、方案清单

可提供Demo硬件/软件相关资料;

Design-in 及设计评估支持;

可供认证方面的技术解答;

可提供实验室做模拟测试;

可提供完整的解决方案;
